2 Installation und Montage

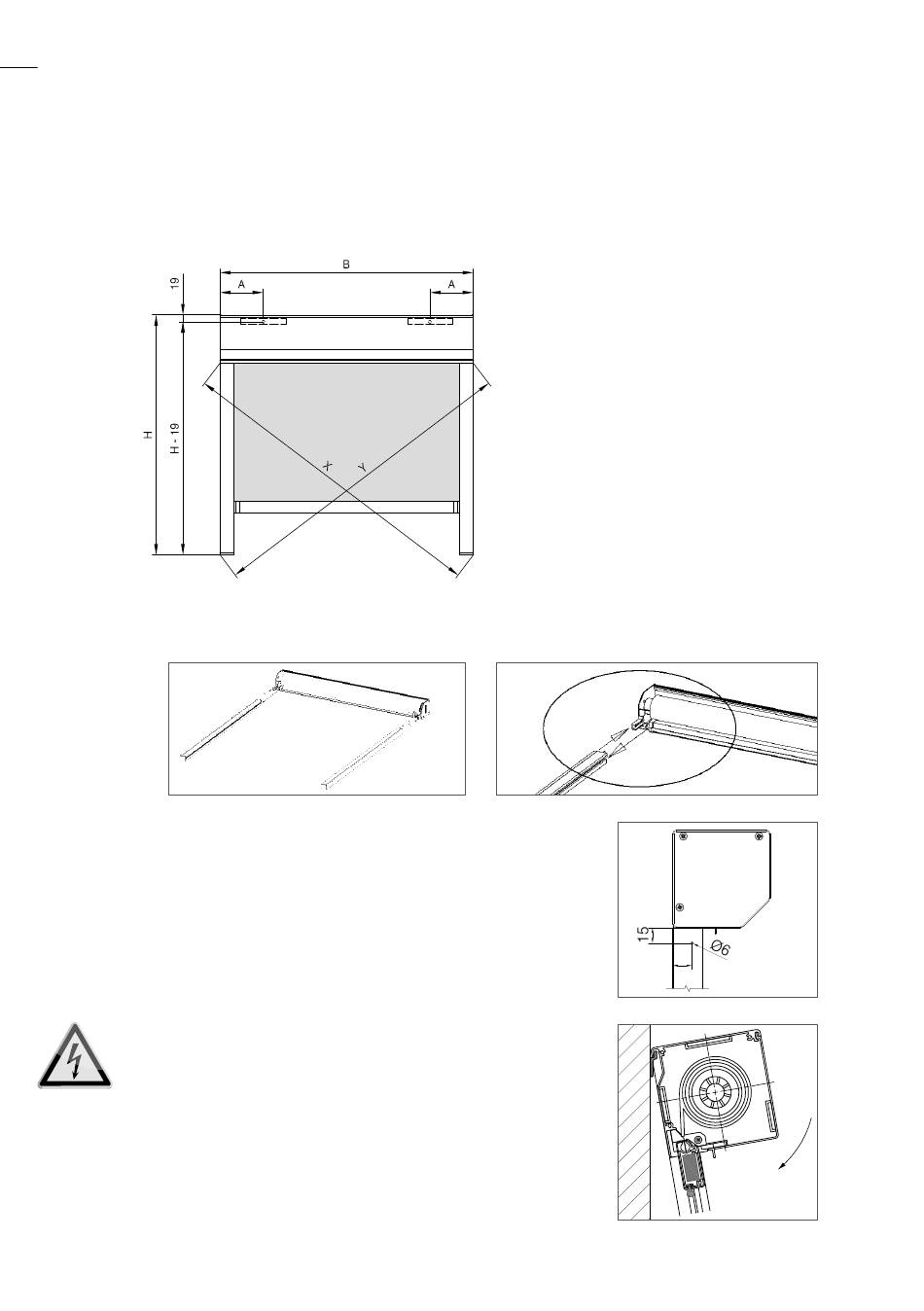

Montage Kassette und Führungsschienen
Für diesen Vorgang werden mindestens zwei Personen benötigt.
Wandmontage
1. Das Führungsschienengrundprofil auf die Zapfen der Lagerschalen links und
rechts von der Kassette aufschieben.
2. Führungsschiene seitlich vorbohren, mittels
Edelstahlschraube 5,5 x 13 mm mit dem Lager-
schalen-Zapfen verschrauben.
3. Den Kasten samt aufgesteckten Führungsschienen
an der vorgesehene Wand bzw. Nische positionie-
ren. Bei Anlagenbreiten über 2,5 m muss aufgrund
des Anlagengewichtes ausreichend Montage-
personal verfügbar sein, damit der Lagerschalen-
zapfen entlastet wird! Bruchgefahr!
Verwenden Sie für die Befestigung der Führungs-
schienen je nach Ausführung des Untergrunds das
dafür geeignete Befestigungsmittel.
Bei den Kassettengrößen 105 und 125 wird vorher
der Haltewinkel montiert, in den der Kasten
einhängt wird.
