Montage, Installation, Inbetriebnahme
Weitere Informationen bezüglich des Ladens der Batterie GEB 5000 / GEB 5010 finden Sie in
Abschnitt 4.10, „Aufladen der Batterie" auf Seite

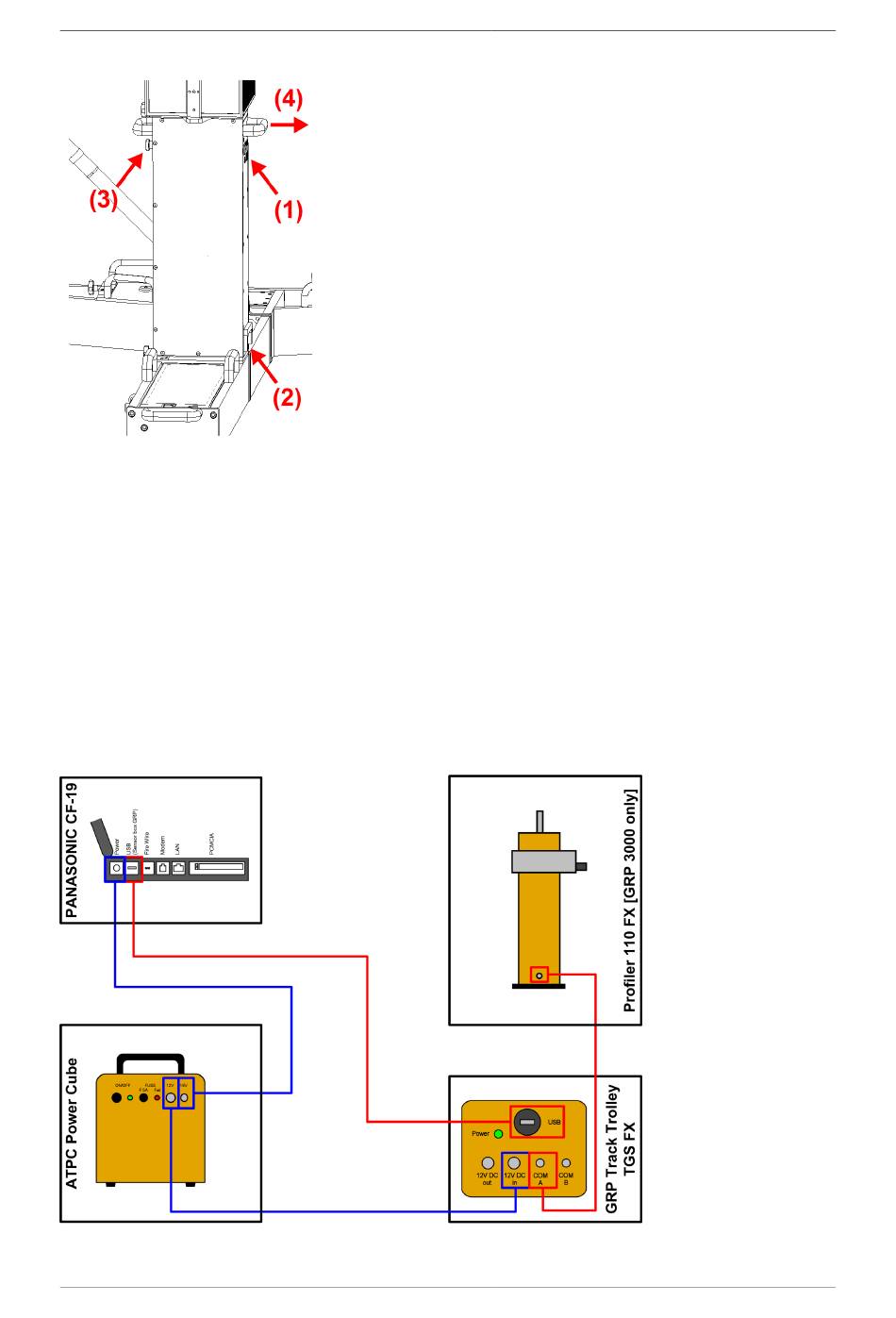

3.9. Verbindungsschemata

Die nachfolgenden Skizzen zeigen die Verkabelung bei verschiedenen Kunfigurationen.

3.9.1. GRP 1000 / GRP 3000 mit ATPC Power Cube

Seite 52 von 114
Die Batterie GEB 5000 / GEB 5010 kann aus-
getauscht werden, ohne dass das gesamte
System abgebaut werden muss.
Gehen Sie dazu wie folgt vor:
Schalten Sie den Strom am Hauptschalter
■
(1) der Batterie ab.
Ziehen Sie das Stromkabel zum Scanner
■
ab.
Ziehen Sie das Kabel (2) zum TGS FX ab.
■
Lösen Sie die Verriegelung (3).
■
Entfernen Sie die Einschubbatterie GEB
■
5000 / GEB 5010, indem Sie sie nach vor-
ne abkippen (4).
Verfahren Sie in umgekehrter Reihenfolge
■
für den Zusammenbau.
75.
