Montage, Installation, Inbetriebnahme
3.3. Installation der Prismasäule GPC 100
Konfiguration GRP 1000: Für die Installation der Prismasäule GPC 100 auf dem Gleismesswa-
gen TGS FX gehen Sie wie folgt vor:

3.4. Installation Profiler FX

Konfiguration GRP 3000: Für die Installation des Profiler FX auf dem Gleismesswagen TGS
FX gehen Sie wie folgt vor:
Seite 46 von 114
Stellen Sie sicher, dass der Gleis-
■
messwagen ordnungsgemäss zusammen
geschraubt ist.

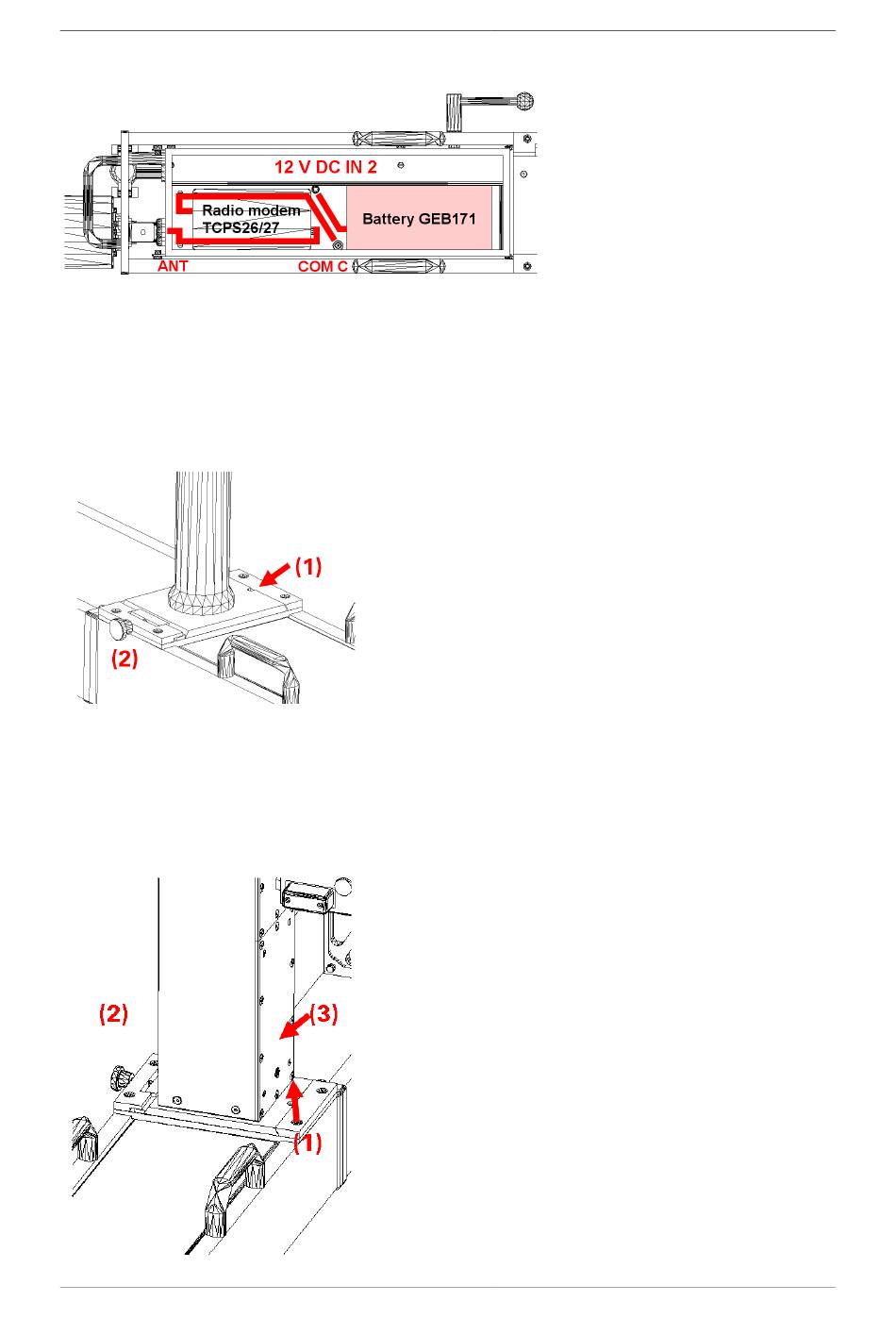

Beachten Sie die Einbuchtung (1) an der
■
Grundplatte der Prismasäule und fahren
Sie die Prismasäule leicht schräg in die
entsprechende Aufnahme ein.
Ziehen Sie die Schraube (2) genügend an.
■
Achten Sie dabei darauf, dass die Grund-
platte entsprechend nach hinten gescho-
ben wird.
Stellen Sie sicher, dass der Gleis-
■
messwagen ordnungsgemäss zusammen
geschraubt ist.
Beachten Sie die Einbuchtung (1) an der
■
Grundplatte des Profiler FX und fahren Sie
seine Säule leicht schräg in die entspre-
chende Aufnahme ein.
Ziehen Sie die Schraube (2) genügend an.
■
Achten Sie dabei darauf, dass die Grund-
platte entsprechend nach hinten gescho-
ben wird.
Verbinden Sie das Kabel zwischen dem
■
Profiler FX und dem seriellen Anschluß
A des Gleismesswagens TGS FX. Das
gleiche Kabel dient zur Datenübertragung
