Benutzerhandbuch
3.7. Installation des GPS Systems
3.7.1. Installation der GPS Antenne
Installieren Sie den Antennenstab der GPS Antenne auf dem TGS FX (analog Installation Pris-
mensäule GPC 100). Montieren Sie die GPS Antenne auf dem oberen Ende des Antennen-
stabes.
3.7.2. Kabelverbindungen.
Leica GPS1200/GS10
■
PWC GPS 1200/GS10 - Stromkabel TGS FX zu GPS1200/GS10 Empfänger: Verbindung
■
zwischen Netzteil des TGS FX und dem Netzstecker (PWR) des Leica GPS-Empfängers
TAC GPS1200/GS10 - Datenadapterkabel TGS FX an GPS1200/GS10 Empfänger: Adap-
■
terkabel zum Anschluss des GPS1200/GS10 Empfängers an den Trolley TGS FX (dient
zur Datenkommunikation)
Leica GS14/15/16
■
PWC GS 14/15/16 - Adapter / Netzkabel GS 14/15/16 zu TGS FX: Strom- und Datenver-
■
bindung zwischen TGS FX und Leica GPS-Empfänger.
Für die anderen Kabelverbindungen, die eingerichtet werden müssen, beziehen Sie sich bitte
auf das Leica GPS-Handbuch. Weitere Anweisungen zum Einrichten eines GRP System FX
mit GPS finden Sie in den entsprechenden Bedienungsanleitungen.
3.8. Installation des Hochgeschwindigkeits-Laserscanners
© Amberg Technologies AG, 2020
Montage, Installation, Inbetriebnahme
Bauen Sie die Leica Totalstation an der
■
gewünschten Stelle auf und verbinden Sie
externe Batterie und Funkmodem mit Hilfe
des mitgelieferten Y-Kabels.
Bestimmen Sie die Position und Orientie-
■
rung mit Hilfe der installierten Program-
me (Orientierung, Bogenschnitt oder Freie
Station). Achten Sie darauf, dass Sie die
Koordinaten, die Stativhöhe und die Orien-
tierung korrekt gesetzt haben.
Leica TCA2000 / Leica TPS1100: GEO-
■
COM Modus aktivieren
Leica TPS1200, Leica TS15/16, Lei-
■
ca TS30, Leica TS50/60: Eine Robo-
tik-Lizenz muss auf der Totalstation
installiert sein, um mit dem GRP System
FX arbeiten zu können.

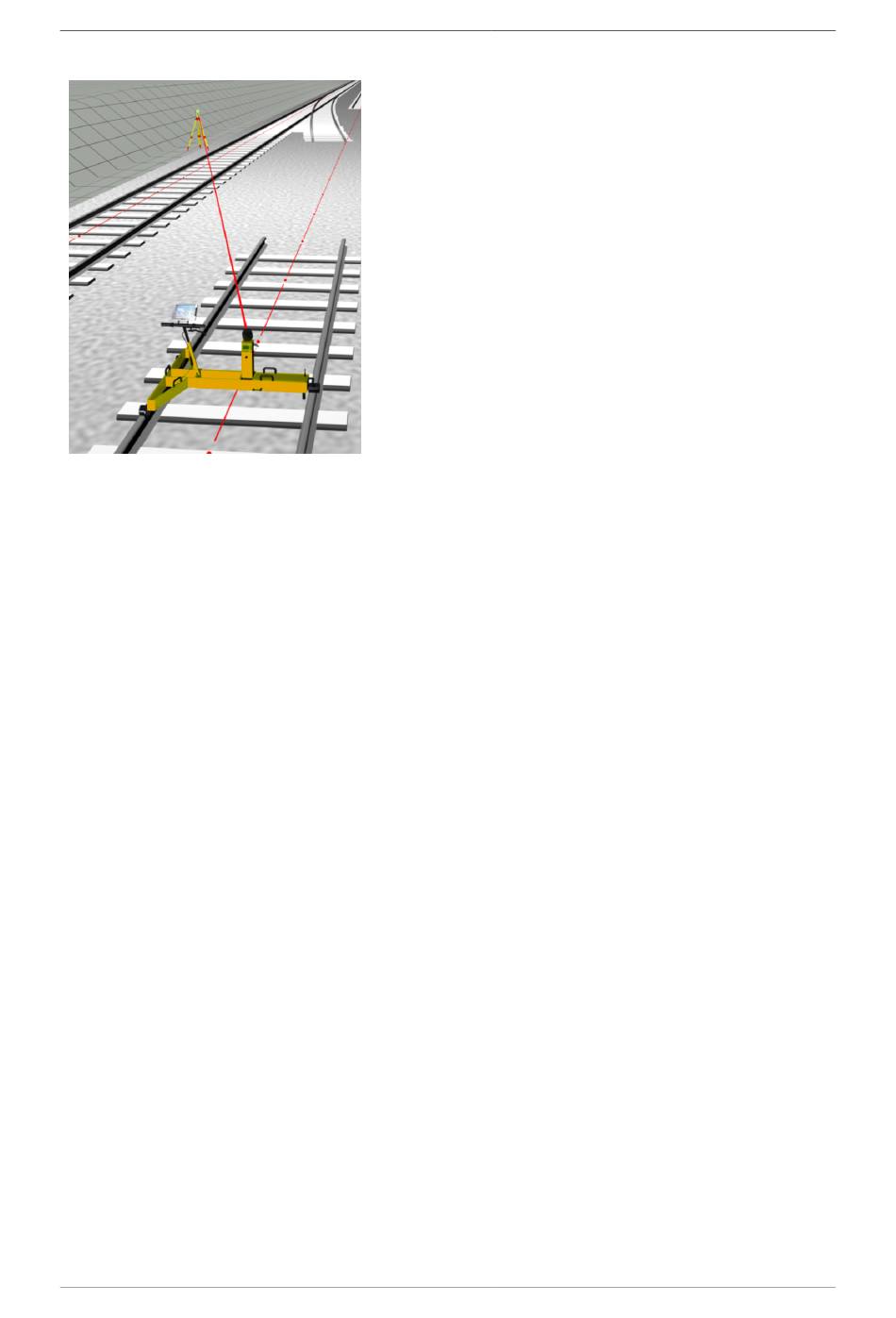

Zielen Sie mit dem Tachymeter in die Rich-
■
tung des Prismas auf dem Profiler FX oder
der Prismasäule.
Seite 49 von 114
