Montage, Installation, Inbetriebnahme
Die Installation des Hochgeschwindigkeits-Laserscanners erfolgt leicht unterschiedlich in
Abhängigkeit des Modells (siehe Liste der unterstützten Modelle). Die Anleitung zeigt die Unter-
schiede auf.

3.8.1. Montage der Adapterplatte am Laserscanner.

3.8.2. Installation der Batteriesäule und des Scanners
Seite 50 von 114
Um die Profiler 500x/6012 Scanner am Lauf-
katzenwagen zu befestigen, muss die ent-
sprechende Adapterplatte montiert werden.
Falls installiert, entfernen Sie den Drei-
■
fuss-Adapter vom Laserscanner.

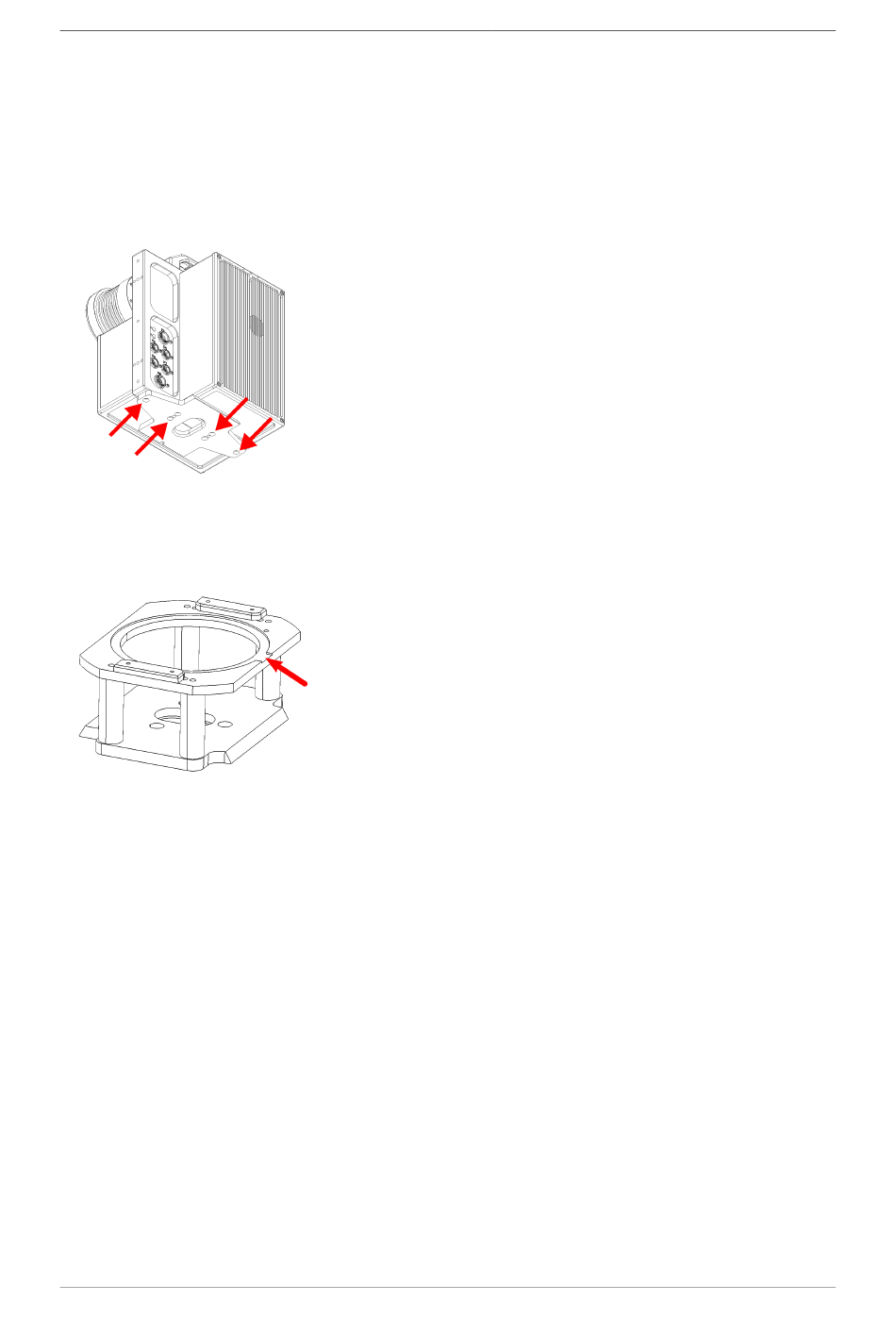

Befestigen Sie die Adapterplatte mit den
■
mitgelieferten Schrauben am Scanner.
Beachten Sie, dass die Adapterplatte über
einen Fixierstift verfügt, der die korrekte
Ausrichtung des Scanners gewährleistet.
Für die Installation des HDS7000 / Profiler
5033 auf der Batteriesäule des GRP 5000
muss die Adapterplatte TAD 5033 montiert
werden.
Es ist nicht notwendig, den Dreifuss-Adap-
■
ter vom Laserscanner zu entfernen. Stel-
len Sie bei der Installation sicher, dass
die Stifte des Dreifussadapters in die ent-
sprechenden Löcher des TAD 5033 Adap-
ters passen. Beachten Sie die korrekte
Ausrichtung: der Ausschnitt (Pfeil) muss
auf der Seite liegen, wo sich das Druck-
ausgleichsventil unterhalb des Scanners
befindet.
Schrauben Sie den TAD 5033 mit 4
■
Schrauben an den Scanner.
