Federringen (DIN 127 A) rückseitig am Kabel- und Zuleitungsflansch gelöst werden (sie-
he Abb.5.12). Vorsicht vor Haut- und Kleidungskontakt mit den Gewinden. Dort befindet
sich LOCTITE® 243™ (chemische Basis: Dimethacrylatester) zum Schutze selbstständi-
ger Lockerung der Schraubverbindung durch Stöße, Vibrationen und zu Dichtungszwe-
cken. Das Öffnen des vorderseitigen Schauglasflansches ist nicht nötig und unzulässig!
Der Kabel- und Zuleitungsflansch ist vorsichtig und möglichst gerade nach hinten her-
auszuziehen. Durch entstehenden Unterdruck kann das Entfernen des Flansches ggf.
schwerfällig sein. Die kreiszylindrische Spielpassung (H8f7 - DIN ISO 286) von Rumpf-
und Flanschbauteil darf nicht verkantet werden! Gefahr durch Beschädigung des zünd-
durchschlagsicheren Spaltes (DIN EN 60079-1:2012)!
Achtung: Montageadapter mit PTC Gehäuseheizung, Kameramodul und Optik, sowie
die CB06 Temperatursteuerung oder ggf. Klemmleisten und Koppelrelais sind am Kabel-
und Zuleitungsflansch fixiert. Auch hier ist vorsichtig und sehr präzise zu arbeiten, um
eine Verkantung am Spalt oder Beschädigung der Einbauten zu vermeiden!
Vorsicht vor Haut- und Kleidungskontakt an der zylindrischen Passung. Dort befindet sich
Schmierpaste (öl-haltig) zum Schutz der Oberfläche vor Passungsrost und mechanischer
Beanspruchung.
Beim Öffnen des Gehäuses die GYLON® Flachdichtung (blau, ähnlich RAL5012) nicht
beschädigen oder verschmutzen! Die Flachdichtung ist lose am Kabel- und Zuleitungs-
flansch angebracht und ausschließlich durch die Schraubverbindungen fixiert.
Achtung!
Achten Sie darauf die Oberfläche von Bohrung und Welle (Passung)
am zünddurchschlagsicheren Spalt nicht zu beschädigen.
Achtung!
Achten Sie darauf die Gehäusedichtungen nicht zu beschädigen und
diese sauber zu halten.

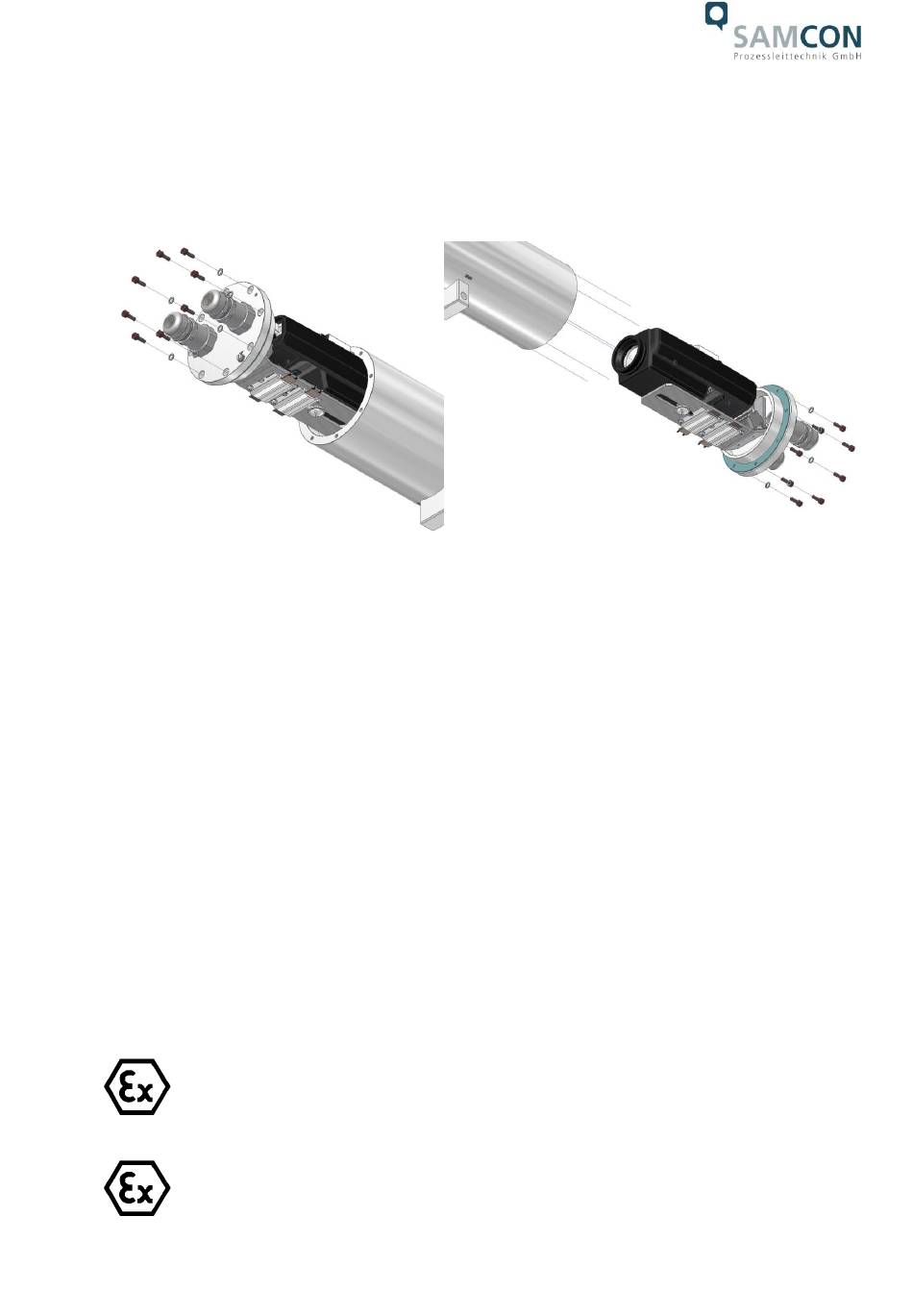

Abb.5.12 – Öffnen der ExCam IPxxx...
Doc.-ID: 150903-PT08BA-TG-ExCam IPM1145-(L)_de_rev.03.docx, Seite 31 von 44
