Tiefsttemperaturbereiche) und optional mit einem Leistungskabel, Standard ist Typ
„Ölflex® 440P" ausgeliefert. Die maximale Übertragungsreichweite von Kamera (PD) zu
Netzwerkschnittstelle (PSE) beträgt typischerweise 100 Meter (ggf. EMV abhängig) und
kann individuell durch den Kunden bestimmt werden. Die minimale Kabellänge darf 1
Meter nicht unterschreiten.
®
Die ExCam
IPM1145-(L) wird als Kabelschwanzgerät mit der gewünschten Kabellänge
produziert und ausgeliefert, so dass elektrotechnische Anschlussarbeiten im Inneren der
druckfesten Kapselung von Seiten des Anwenders nicht zulässig sind. Das Ende der
Kamera Anschlussleitung(en) ist, je nach bestellter Kabelkonfektionierung, bis auf blanke
Cu-Leiter abisoliert oder mit Stecker versehen.
5.2.1
Potentialausgleich
Potentialausgleich/ Erdung des Kameragehäuses ist zwingend erforderlich, um statische
Aufladung und somit die Begünstigung einer Funkenbildung zu vermeiden. Hierfür befin-
det sich eine Schraubklemme rückseitig rechts unten (siehe Abb.5.1). Der Querschnitt
des Potentialausgleiches hat den nationalen Erdungsvorschriften zu entsprechen (min-
2
destens 4mm
).
Anschlusstabelle:
Potential
Farbe (IEC 60757)
PA
GN/YE

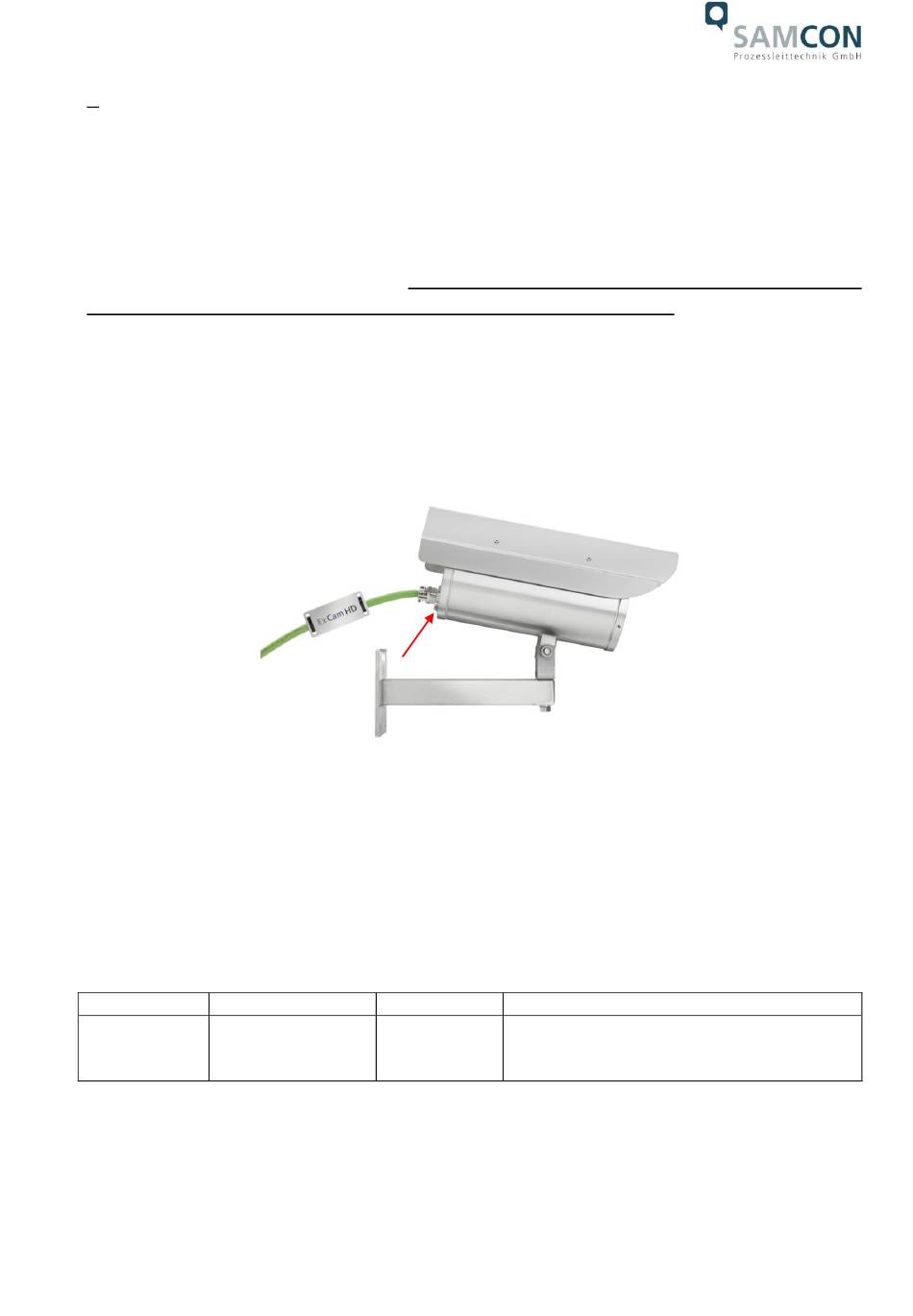

Abb.5.1 – Potentialausgleich der ExCam IPM1145-(L)
Querschnitt
Bemerkung
2
4 mm
(starr)
Klemme: Schlitzschraube M4x0,7 (DIN 84) mit
Unterlegscheibe Ø9mm (DIN 125A), 3Nm
Anzugsdrehmoment einhalten!
Doc.-ID: 150903-PT08BA-TG-ExCam IPM1145-(L)_de_rev.03.docx, Seite 20 von 44
Tab.5.1 – Potentialausgleich
