6 Arbeiten im Gehäuse
6.1

Arbeitsvorbereitung

Achtung!
Bereiten Sie Ihre Arbeit sorgfältig und in Übereinstimmung mit den
jeweiligen Vorschriften vor.
Das Öffnen des Sensorgehäuses ist ausschließlich zum manuellen Einstellen des Fokus
gestattet. Nach Beendigung der Tätigkeit muss das Gehäuse wieder verschlossen wer-
den! Hierbei ist äußerst vorsichtig und Schritt für Schritt gemäß den nachfolgenden Ar-
beitsschritten vorzugehen.
Lösen Sie die 6 M3 Zylinderkopfschrauben (DIN 912/ ISO 4762) mit zugehörigen Feder-
ringen (DIN 127 A) rückseitig am Kabel- und Zuleitungsflansch. Vorsicht vor Haut- und
Kleidungskontakt mit den Gewinden. Dort befindet sich LOCTITE® 243™ (chemische
Basis: Dimethacrylatester) zum Schutze selbstständiger Lockerung der Schraubverbin-
dung durch Stöße, Vibrationen und zu Dichtungszwecken. Das Öffnen des vorderseitigen
Schauglasflansches ist nicht nötig und unzulässig!
Der Kabel- und Zuleitungsflansch ist vorsichtig und möglichst gerade nach hinten her-
auszuziehen. Durch Vakuumbildung kann das Entfernen des Flansches ggf. schwerfällig
sein. Die zylindrische Spielpassung H8f7 (DIN ISO 286) von Rumpf- und Flanschbauteil
darf nicht verkantet werden!
Achtung: Montageadapter mit Kameramodul und Optik sind am Kabel- und Zuleitungs-
flansch fixiert. Auch hier ist vorsichtig und präzise zu arbeiten, um Verkantung und Be-
schädigung der Einbauten zu vermeiden! Vorsicht vor Haut- und Kleidungskontakt an der
zylindrischen Passung. Dort befindet sich Schmierpaste (ölhaltig) zum Schutz der Ober-
fläche vor Passungsrost und mechanischer Beanspruchung.
Beim Öffnen des Gehäuses die Gylon Flachdichtung (blau) nicht beschädigen oder ver-
schmutzen! Die Flachdichtung ist lose am Kabel- und Zuleitungsflansch angebracht und
nur durch die Schraubverbindungen fixiert.
Ziehen Sie die Kamera vorsichtig aus dem Gehäuse und achten Sie darauf, dass die Lei-
tungen nicht verklemmen.

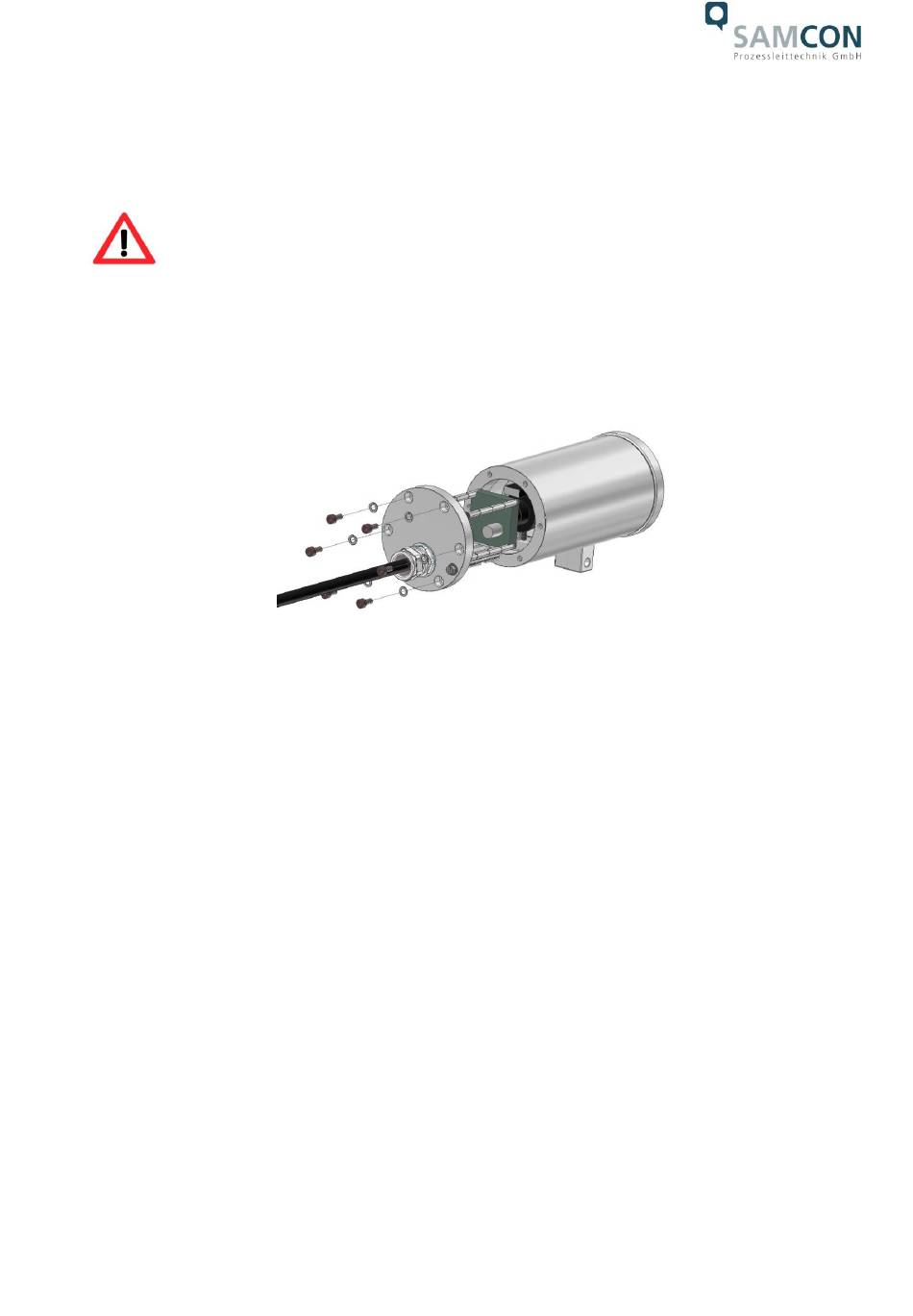

Bild 6.1 – Öffnen der RoughCam IPP1275 (Abb. ähnlich)
