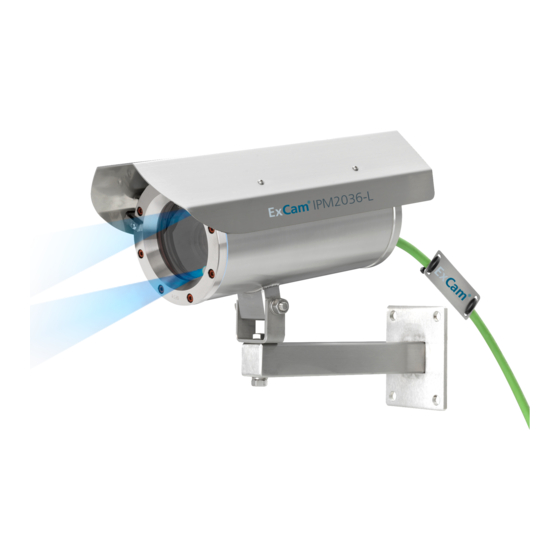

- Seite 1 ® ExCam IPM2036 Betriebsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung ........................4 Technische Daten ..................... 4 Explosionsschutz ....................4 Modellvarianten ....................5 Elektrische Kennwerte der Kamera ..............6 Verbindungsleitung Ex-d – Ex-e ................7 2.4.1 Verbindungsleitung bei Modellen ohne Kühlung (SKD02-T/ASKD02-T) ........7 2.4.2 Verbindungsleitung bei Modellen mit aktiver Kühlung (SKD05-HT) .......... 8 Videotechnische Kennwerte ................ - Seite 3 Bild 6-1 Entfernen des Wetterschutzdaches (1/2) (Abb. exemplarisch) ......26 Bild 6-2 Entfernen des Wetterschutzdaches (2/2) (Abb. ähnlich) ........26 Bild 6-3 Öffnen der ExCam IPM2036 (Abb. ähnlich) ............27 Bild 6-4 Aufbau der Kamera .................... 28 Bild 7-1 Axis IP Utility ...................... 32 Revisionshistorie ®...
-
Seite 4: Einleitung
Gruppe II für die Zonen 1, 2 sowie 21 und 22 einschließlich Explosionsgruppen IIC / IIIC zugelassen. Für weitere Zulassungen prüfen Sie unsere Produktseite www.samcon.eu Bei der Entwicklung der ExCam IPM2036 wurde sehr hoher Wert auf Sicherheit sowie mechanische Präzision und hochwertigen Edelstahl gelegt. Technische Daten Explosionsschutz Gerätekennzeichnung... -
Seite 5: Modellvarianten
005.N- 085/056/041 T08- VA2.1.K1.BOR- L.HH- 005.N- 085/056/041 Tab.2-1 Modellschlüssel Erklärung: ExCam IPM2036 = Funktionelle Kamerabeschreibung der ExCam Serie (technische Daten/ Spezifikation des Kameramoduls) T08 = SAMCON Produktions- Typ 08 VA2.1.K1.BOR = Gehäusekombination (Edelstahl 1.4404) mit großem Durchmesser Ø =113mm) VA2.1.K1.BOR = T07 VA2.1 Gehäuse mit mittlerer Rumpflänge (L... -
Seite 6: Elektrische Kennwerte Der Kamera
Plug- Abschluss (Standard) CAT6, RJ-45 Netzwerkstecker (heavy duty), AWG 26-22, Kontaktbelegung gemäß Spezifikation EIA/TIA-568B Terminal Box (Klemmkasten)- Abschluss (Optional) 4 x PoE Mode A Anbindung (Camera PoE) (siehe elektrischer Anschluß) Objektiv Optionen Modell Objektiv Iris Horizontal AoV@16/9 T08-VA2.1.K1.BOR-X.X-XXX.X-X-085 (weit (Standard)) Megapixel Objektiv 3,6mm F1.8 IR 85°... -
Seite 7: Verbindungsleitung Ex-D - Ex-E
Installation, 4 x D nach Verlegung Datenleitung: 4 x 2 x AWG23/1 CAT.6 Eigenschaften: PUR halogenfrei, flammwidrig, UV-resistent, chemische Beständigkeit, geschirmt (siehe www.samcon.eu Quicklink: https://www.samcon.eu/fileadmin/documents/de/60-Montage&Installation/SKD02-T_Datenblatt.pdf Bild 2-1 Schnittdarstellung SKD02-T Systemkabel ASKD02-T: Außendurchmesser: 12,0 ± 0,4 mm Biegeradius: 20 x D... -
Seite 8: Verbindungsleitung Bei Modellen Mit Aktiver Kühlung (Skd05-Ht)
4 x 2 x AWG26/7 CAT.6 Eigenschaften: FEP, flammwidrig, UV-resistent, chemische Beständigkeit, extrem temperaturbeständig Quicklink: https://www.samcon.eu/fileadmin/documents/de/60-Montage&Installation/SKD05-HT_Datenblatt.pdf Bild 2-3 Schnittdarstellung SKD05-HAT Videotechnische Kennwerte Wir verwenden die AXIS M 2036-LE Netzwerk-Kamera innerhalb der druckfesten Kapse- lung. Bitte entnehmen Sie Details zu den videotechnischen Daten der Produktdokumen- ®... -
Seite 9: Ir-Led Ausleuchtung
IR-LED Ausleuchtung Beim Wechsel vom Tag- in den Nachmodus, verwendet die Kamera sowohl sichtbares als auch Nah-Infrarotlicht. So kann sie statt der Farbbilder helle, detaillierte Schwarz- weißbilder liefern. 2x hocheffiziente LEDs IR-LEDs mit optimiertem Infrarot Spektralanteil (λ = 850 [nm]), ermöglichen kon- centroid trastreiche schwarzweiß... -
Seite 10: Ausleuchtungstests
2.7.3 Ausleuchtungstests Tests mit eingeschalteter IR-Beleuchtung 85° 56° 41° Mit Restlicht Objektab- stand 0,5m Absolute Dunkelheit Objektab- stand 0,5m Absolute Dunkelheit Objektab- stand 1m Absolute Dunkelheit Objektab- stand 2m Absolute Dunkelheit Objektab- stand 5m Bei absoluter Dunkelheit ist die interne Infrarot Ausleuchtung nur bis zum einem max. Objektabstand von 2,0m verwendbar. -
Seite 11: Sicherheitshinweise
Sicherheitshinweise Bitte beachten Sie unbedingt die Sicherheitshinweise in der EX Installationsanleitung der T08 ExCam Serie! Quicklink: https://www.samcon.eu/fileadmin/documents/de/22-Ex-Netzwerk-Kameras/ExCam-Serie-T08-EX-Installationsanleitung-2020.pdf Bitte beachten Sie unbedingt die nationalen Sicherheits- und Unfallverhütungsvor- schriften und die nachfolgenden Sicherheitshinweise in dieser Betriebsanleitung! Achtung! ® Die Kameras des Typs T08 ExCam Serie sind nicht für Zone 0 und... -
Seite 12: Montage
Montage Für das Errichten und Betreiben sind die relevanten nationalen Vorschriften sowie die allgemein anerkannten Regeln der Technik maßgebend. Vor der Montage ist die Kamera auf eventuelle Transportschäden am Gehäuse und am Kabel zu überprüfen. Montage, elektrischer Anschluss und Inbetriebnahme dürfen nur von ausgebildetem Fachpersonal vorgenommen werden. - Seite 13 Beachten Sie die nationalen und lokalen Vorschriften für die Montage schwerer Lasten. Ergreifen Sie im Zweifelsfall geeignete Sicherheits- maßnahmen. Zeichnungen für Bohrbilder und weiterführende Informationen finden Sie auf unserer Produktseite: Quicklink: https://www.samcon.eu/de/produkte/netzwerk/excam-ipm2036/ Optionales Montagezubehör WALL MOUNT WMB-VA2.1/2.2 Wandausleger Wandausleger für Geräte der T08-VA2.1-Serie WMB-...
-
Seite 14: Elektrischer Anschluss
Elektrotechnische Anschlussarbeiten im Inneren der druckfesten Kapselung von Seiten des Anwenders sind nicht zulässig. Potentialausgleich Bild 5-1 ExCam IPM2036 Potentialausgleich (Abb. ähnlich) Potentialausgleich/Erdung des Kameragehäuses ist zwingend erforderlich, um statische Aufladung und somit Begünstigung einer Funkenbildung zu vermeiden. Hierfür befindet sich eine Schraubklemme rückseitig rechts unten (siehe Bild 5-1). -
Seite 15: Anschlussarbeiten Am Gerät (Klemmkasten) Und Absicherung
Maximale Leistungsaufnahme: 25,5 W (30 W von dem PSD) Die Abbildungen 5.2 und 5.3 illustrieren die potentiellen Kabelkonfektionierungen der ExCam IPM2036. Mögliche Kabelabschlüsse sind: Klemmkasten oder Stecker. Bild 5-2 ExCam IPM2036 T08-VA2.1.K1.BOR-L.H-xxx.N-T Bild 5-3 ExCam IPM2036 T08-VA2.1.K1.BOR-L.H-xxx.N-P Doc.-ID: 220607-PT08BA-ES-ExCam IPM2036_de_rev.00.docx, Seite 15 von 36... -
Seite 16: Bild 5-4 Excam Ipm2036 T08-Va2.1.K1.Bor-L.hh-010.N-T
Die Abbildung 5.4 zeigt die ExCam IPM2036 mit aktiver Gehäusekühlung cool.Jacket. Bild 5-4 ExCam IPM2036 T08-VA2.1.K1.BOR-L.HH-010.N-T Achtung! Ex-e Klemmkasten niemals unter Spannung öffnen! Achtung! Beachten Sie die internationalen Installationsvorschriften für Anschlussräume in erhöhter Sicherheit (Ex-e). Achtung! Beachten Sie die beiliegende Betriebsanleitung des Ex-e Anschlussraumes. - Seite 17 Die Aderbelegung des SKD02-T nach Standard EIA/TIA-568B für 100BaseTX ist wie folgt: Kamera (Ex-d) Farbe Klemme- Querschnitt- Bemerkung (T568B) SKD02-T ExTB-3 fläche (IEC60757) WH / OG 0,26 mm Massivleiter 0,26 mm Massivleiter WH / GN 0,26 mm Massivleiter 0,26 mm Massivleiter (PoE +48 VDC) WH / BU...
-
Seite 18: Bild 5-6 Musterbeschaltung Des Klemmkastens Extb-2
SKD02-T SKD02-T ExCam IPM2036 Bild 5-6 Musterbeschaltung des Klemmkastens ExTB-2 PoE(+) 802.3af/at 100 BASE TX Ethernet Bild 5-7– Anschluss an den Klemmkasten Doc.-ID: 220607-PT08BA-ES-ExCam IPM2036_de_rev.00.docx, Seite 18 von 36... -
Seite 19: Externer Anschluss Und Absicherung
Kurzschluss der Datenpärchen verursachen kann! Achtung! Führen Sie den Twisted-Pair-Verbund ca. 10mm an die Klemmen heran um die Störfestigkeit zu gewährleisten. Achtung! Verwenden Sie ausschließlich von SAMCON freigegebene Klemmen. Achtung! Überprüfen Sie Ihre Netzwerkinstallation abschließend per Class-D Link Test. Externer Anschluss und Absicherung Für die Rangierung des Klemmkastens ExTB-2/3 in den sicheren Bereich bestehen meh-... -
Seite 20: Rangierung Über Ein Exconnection Rail (Optionales Zubehör)
Bei der direkten Rangierung vom ExTB-2/3 in den sicheren Bereich wird das Netz- werksignal aus dem sicheren Bereich heraus an den Klemmkasten geführt. Beachten Sie hierbei die Belegung des Klemmkastens wie oben beschrieben. Achtung! Kabel und Leitungen müssen den Vorgaben der IEC 60079-0/1/7 & 14 entsprechen. -
Seite 21: Geeignete Kabel & Leitungseinführungen
Homepage: Vielleicht hilft Ihnen unser Video weiter: „Kabel für druckfeste Geräte in explosionsgefährdeten Bereichen“ http://go.samcon.eu/video-kabel-ex Bild 5-10 Ex-d Auswahl von Kabel Achten Sie, insbesondere bei Installationen, welche eine geeignete Barriereverschrau- bung benötigen, auf die richtige Handhabung und folgen Sie den Hinweisen der jeweili- gen Montageanweisung. -
Seite 22: Absicherungen
Das wesentliche Vorgehen zeigen wir unverbindlich in folgendem Video-Tutorial: Video Tutorial: Beachten Sie unser Video-Tutorial: “SAMCON 02 Mounting and installing Ex-d barrier glands to ExConnection Rails” https://go.samcon.eu/v02 Bild 5-11 Ex-d Barriereverschraubung 5.3.4 Absicherungen Eine Absicherung der PoE Speisung ist nicht notwendig. -
Seite 23: Stecker Belegungen (Rj45)
5.3.5 Stecker Belegungen (RJ45) Die Datenübertragung der ExCam IPM2036 Serie nutzt eine 100 Mbit/s Ethernet Verbin- dung (100BASE-TX). Im Falle eines Kabelabschlusses mit Stecker ist dieser in die RJ45 PoE Buchse des Netzwerkgerätes (PSE) zu stecken. Das Netzwerkgerät (PSE) darf während der Verbin- dung mit dem Stecker bereits aktiv sein, eine Reihenfolge der Spannungszuschaltung ist nicht zu befolgen. -
Seite 24: Prüfungen Vor Spannungszuschaltung
5.3.6 Prüfungen vor Spannungszuschaltung Achtung! Vor Inbetriebnahme des Betriebsmittels sind die in den einzelnen na- tionalen Bestimmungen genannten Prüfungen durchzuführen. Außer- dem ist vor der Inbetriebnahme die korrekte Funktion und Installation des Betriebsmittels in Übereinstimmung mit dieser Betriebsanleitung und anderen anwendbaren Bestimmungen zu überprüfen. Achtung! Unsachgemäße Installation und Betrieb der Kamera kann zum Verlust der Garantie führen! -
Seite 25: Arbeiten Im Kameragehäuse (Ex-D)
Achten Sie darauf die Gehäusedichtungen nicht zu beschädigen und diese sauber zu halten. Ist die ExCam IPM2036 mit einem Wetterschutzdach ausgestattet, so muss dieses zu Beginn der Arbeiten entfernt werden. Hierzu sind 4x 12mm Linsenschrauben M4*0,7 vorder- und rückseitig an den Bügelhalterungen zu lösen (Bild 6-1). -
Seite 26: Bild 6-1 Entfernen Des Wetterschutzdaches (1/2) (Abb. Exemplarisch)
Bild 6-1 Entfernen des Wetterschutzdaches (1/2) (Abb. exemplarisch) Bild 6-2 Entfernen des Wetterschutzdaches (2/2) (Abb. ähnlich) Zum Öffnen des Edelstahlgehäuses (T07 VA2.1.x.x) der ExCam IPM2036 müssen die acht Innensechskant Zylinderkopfschrauben (DIN 912/ ISO 4762) mit zugehörigen Fe- derringen (DIN 127 A) rückseitig am Kabel- und Zuleitungsflansch gelöst werden (siehe Bild 6-3). -
Seite 27: Bild 6-3 Öffnen Der Excam Ipm2036 (Abb. Ähnlich)
Bild 6-3 Öffnen der ExCam IPM2036 (Abb. ähnlich) Der Kabel- und Zuleitungsflansch ist vorsichtig und möglichst gerade nach hinten her- auszuziehen. Durch entstehenden Unterdruck kann das Entfernen des Flansches ggf. schwerfällig sein. Die zylindrische Spielpassung (H8f7 - DIN ISO 286) von Rumpf- und Flanschbauteil darf nicht verkantet werden! Gefahr durch Beschädigung des zünddurch-... -
Seite 28: Entfernen/ Einstecken Einer Sd Speicherkarte
Entfernen/ Einstecken einer SD Speicherkarte Hinweis: Die ExCam IPM2036 verfügt über einen Slot für eine microSDHC Speicherkarte (Karte nicht im Lieferumfang enthalten). Gespeicherte Video-Files können über das Webinter- face abgespielt und gelöscht werden und sind ebenso in einer Downloadliste verfügbar. -
Seite 29: Hardware Reset
Hardware Reset Um sämtliche Parameter der ExCam IPM2036 einschließlich IP Adresse auf Stan- dardeinstellungen zurückzusetzen, muss ein Hardware Reset durchgeführt werden. Die Parameter können über die Weboberfläche oder manuell zurückgesetzt werden. Ist die Kamera im Netzwerk nicht mehr erreichbar oder in einem unkontrollierbaren Zustand, muss der Reset manuell durchgeführt werden. - Seite 30 Die blaue GYLON® Flachdichtung muss, entsprechend dem Lochbild des Flansches, unbeschädigt eingesetzt zwischen Flansch und Rumpf sitzen. Die Seitenposition der fla- chen Oberfläche/ Anpressfläche ist hierbei beliebig. Wird beim Verschließen festgestellt, dass die Oberfläche des Passungsspaltes ver- schmutzt oder ungenügend geschmiert ist, ist diese mit einem sauberem Reinigungstuch und geeignetem Reinigungsmittel zu entfetten und zu säubern.
-
Seite 31: Netzwerkzugriff Und Visualisierung
Zuweisen der IP Adresse Die ExCam IPM2036 ist auf die Nutzung in einem Ethernet-Netzwerk ausgelegt und be- nötigt eine IP-Adresse für Zugriff und Steuerung. In den meisten Netzwerken ist heutzu- tage ein DHCP-Server eingebunden, der angeschlossenen Geräten automatisch IP- Adressen zuweist. -
Seite 32: Kennwort/ Identifikation
Adresse manuell festlegen. Hierzu muss die ExCam IPM2036 Netzwerkkamera im glei- chen Netzwerksegment (physisches Subnetz) installiert werden, wie der Computer, auf dem das AXIS IP Utility ausgeführt wird. Die ExCam IPM2036 hat die Netzwerksignatur „Axis M2036-LE“ (siehe Bild 7-1). MAC Adresse und Seriennummer zur eindeutigen Ge- räteidentifikation werden ebenfalls ermittelt und dargestellt. -
Seite 33: Entsorgung / Wiederverwertung
Austausch zulässig. Im Zweifelsfall ist das betroffene Betriebsmittel der Firma SAMCON Prozessleittechnik GmbH zur Reparatur zurückzugeben. Reparaturen, die den Explosionsschutz betreffen, dürfen nur von der Firma SAMCON Prozessleittechnik GmbH oder einer von der Firma SAMCON Prozessleittechnik GmbH autorisierten Elektrofachkraft in Übereinstimmung mit national geltenden Regeln durch-... -
Seite 34: Zertifikate Und Weiterführende Dokumentation
Sollten Sie technische Informationen vermissen, setzen Sie sich mit uns in Verbindung: support@samcon.eu Zertifikate und weiterführende Dokumentation Zertifikate und weiterführende Dokumentation finden Sie im Download Bereich der Produktseite unter: https://www.samcon.eu/de/produkte/netzwerk/excam-ipm2036/ Doc.-ID: 220607-PT08BA-ES-ExCam IPM2036_de_rev.00.docx, Seite 34 von 36... -
Seite 35: Notizen
Notizen Doc.-ID: 220607-PT08BA-ES-ExCam IPM2036_de_rev.00.docx, Seite 35 von 36... - Seite 36 Schillerstraße 17, 35102 Lohra-Altenvers www.samcon.eu, info@samcon.eu fon: +49 6426 9231-0, fax: - 31...
