Inhaltszusammenfassung für Samcon ExCam niteZoom

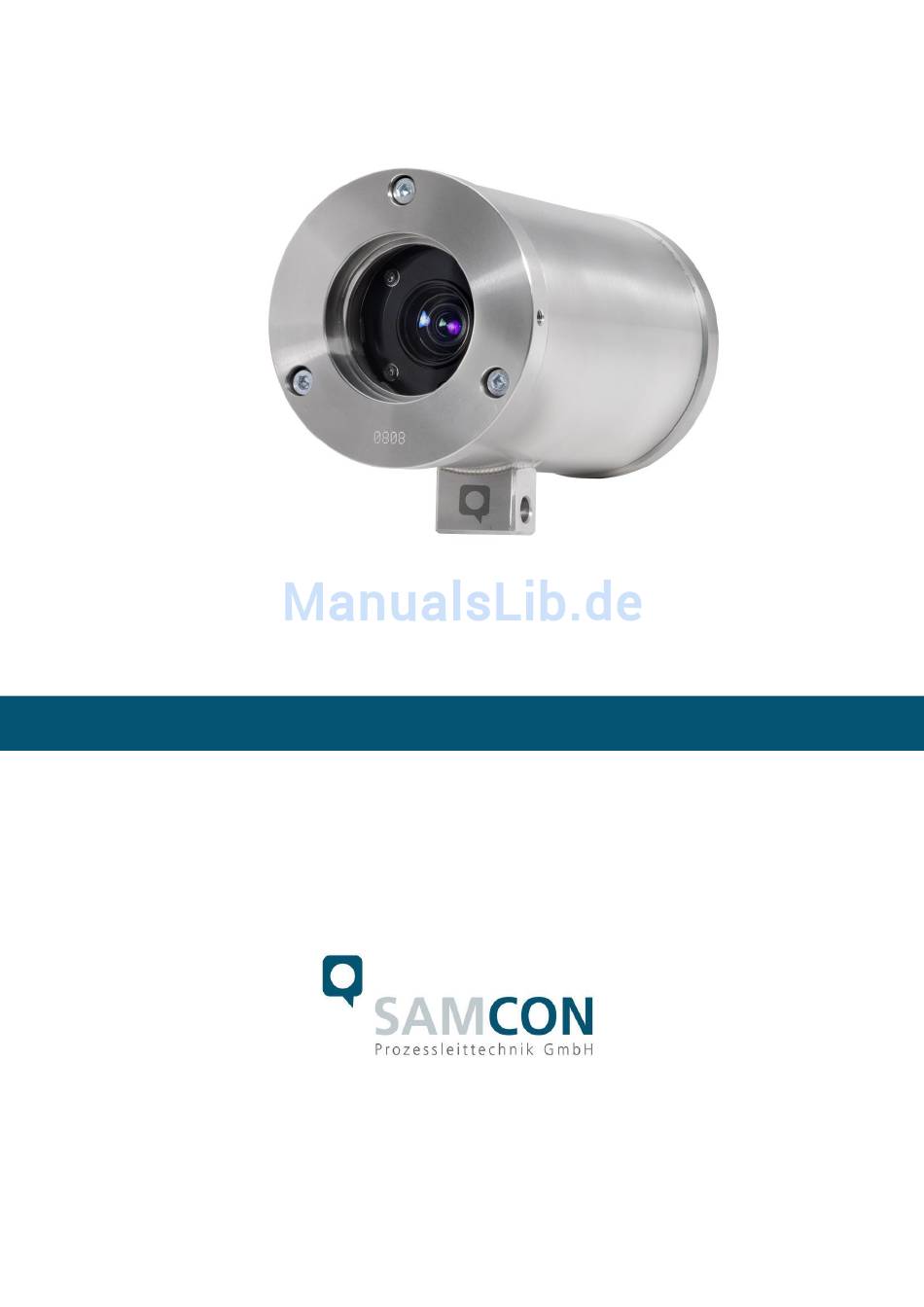

- Seite 1 ® niteZoom ExCam Betriebsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Dokumentationsübersicht ..................4 Technische Daten ..................... 5 Explosionsschutz....................5 Elektrische Kennwerte ..................5 Anschlussleitung SKAxx ..................5 Mechanische Kennwerte ..................6 Temperaturbereich ....................6 Sensor ......................... 6 Objektiv ....................... 7 Elektronische Funktionen ..................7 Sicherheitshinweise ....................8 Erläuterungen zum Modellschlüssel ..............8 Inbetriebnahme ...................... - Seite 3 Bild 5.4 ExCam niteZoom – T03-VA-B-XXX-P-N ............. 12 Bild 5.5 ExCam niteZoom – T03-VA-B-XXX-P-L ............. 12 Bild 5.6 Einstellung der Baud-Übertragungsrate .............. 15 Bild 5.7 FCB Control Panel der ExCam niteZoom ............16 Bild 5.8 Steuerung und Visualisierung über einen Videoserver ........16 ®...
-
Seite 4: Dokumentationsübersicht
- Betriebsanleitung - Betriebsanleitung - Datenblatt - Datenblatt ExCam miniZoom: ExCam miniZoom: - Betriebsanleitung - Betriebsanleitung - Datenblatt - Datenblatt ExCam niteZoom: ExCam niteZoom: - Betriebsanleitung - Betriebsanleitung - Datenblatt - Datenblatt ExCam IP: ExCam IP: - Betriebsanleitung - Betriebsanleitung... -
Seite 5: Technische Daten
Technische Daten Explosionsschutz Gerätekennzeichnung nach Richtlinie 94/9/EG: II 2G (Zone 1 und 2) II 2D (Zone 21 und 22) Explosionsschutz (Gas): Ex d IIC T6 Gb oder Ex d IIB T6 Gb Explosionsschutz (Staub): Ex t IIIC T80°C Db IP67 EG-Baumusterprüfbescheinigung: TÜV 09 ATEX 7697 X Prüfprotokoll:... -
Seite 6: Mechanische Kennwerte
Mechanische Kennwerte Gehäusematerial: Edelstahl 1.4301 (AISI 304) und Edelstahl 1.4305 (AISI 303) Optional: Edelstahl 1.4401 (AISI 316) oder Edelstahl 1.4404 (AISI 316L) Glasmaterial: Borosilikatglas Schutzart: IP 67 (IEC / EN 60529) Gewicht T03-VA: Mit K1 Flansch: ca. 2.000 g Mit K2 Flansch: ca. -
Seite 7: Objektiv
Objektiv AF-Zoom Objektiv: 10 x optisch / 4 x digital Brennweite (f): 5,1 mm bis 51,0 mm Blickwinkel: 52° (wide) bis 5,4° (tele) Blende: F1,8 bis F2,1 Minimalbeleuchtung: 0.0004 lux (1/4 s, 1/3 s mode & ICR on) Empfohlene Beleuchtung: 100 bis 100.000 lux Minimaler Objektabstand: 150 mm (wide) -
Seite 8: Sicherheitshinweise
Modellvarianten stellt sich momentan wie folgt dar: Produktname Modellvarianten Meter ATEX Gehäuse- Explosions- Kabel- Gehäuse- SKA02 option gruppe abschluss heizung 005- ExCam niteZoom T03- T03- 005- T03- 005- T03- 005- T03- 005- T03- 005- T03- 005- T03- 005- VA = Ausführung in Edelstahl B = Explosionsgruppe IIB (Standard - alle Gase außer Wasserstoff, Acetylen, Schwefelkohlenstoff) -
Seite 9: Inbetriebnahme
Inbetriebnahme Achtung! Beachten Sie die nationalen Sicherheits- Errichter- und Unfallverhü- tungsvorschriften (z.B. DIN EN 60079-14) und die nachfolgenden Si- cherheitshinweise in dieser Betriebsanleitung sowie in der ATEX In- stallationsanleitung! Achtung! Beachten Sie die in der ATEX Installationsanweisung beschriebenen Hinweise zu Montage und Inbetriebnahme! Schritt 1: Montage ®... -
Seite 10: Schritt 2: Elektrischer Anschluss
Schritt 2: Elektrischer Anschluss Achtung! Der elektrische Anschluss des Betriebsmittels darf nur durch Fach- personal erfolgen! Achtung! ® Das Gehäuse der ExCam Serie ist unbedingt über den PA-Anschluss zu Erden. Achtung! Die minimale Länge der Anschlussleitung darf einen Meter nicht un- terschreiten! Die Anschlussleitung muss geschützt verlegt werden! Achtung! Beachten Sie die nationalen Sicherheits- Errichter- und Unfallverhü-... -
Seite 11: Potentialausgleich
Querschnitt Bemerkung GN/YE 4 mm (starr) 5.2.2 Konfektion des Anschlusskabels (Pigtail) ® Je nach gewähltem Modellschlüsseln wird die ExCam niteZoom mit folgender Konfekti- on des Anschlusskabels ausgeliefert: Bild 5.2 ExCam niteZoom – T03-VA-B-XXX-K-N Doc.-ID: 131106-PT03BA-SS-ExCam niteZoom_de_rev.01, Seite 11 von 24... -
Seite 12: Bild 5.3 Excam Nitezoom - T03-Va-B-Xxx-K-L
Bild 5.3 ExCam niteZoom – T03-VA-B-XXX-K-L Bild 5.4 ExCam niteZoom – T03-VA-B-XXX-P-N Bild 5.5 ExCam niteZoom – T03-VA-B-XXX-P-L Doc.-ID: 131106-PT03BA-SS-ExCam niteZoom_de_rev.01, Seite 12 von 24... -
Seite 13: Spannungsversorgung & Absicherung
5.2.3 Spannungsversorgung & Absicherung 5.2.3.1 Spannungsversorgung & Absicherung des Kamerastromkreises Die Spannungsversorgung ist über die rote (RD) sowie die schwarze (BK) Anschlusslitze vorzunehmen. Anschlusstabelle: Potential Farbe (IEC 60757) Potentialpegel Querschnitt Bemerkung +12 VDC…+30 VDC 0,75 mm 0 VDC 0,75 mm Die maximale Leistungsaufnahme der Kamera beträgt 6,5 Watt. -
Seite 14: Video Bild Anschluss (Fbas)
1.0 Vp-p (sync negative) AWG24 FBAS_GND Shield (Bajonettverschluss) 5.2.5 Steuerschnittstelle (RS-422) Potential Potential Farbe Querschnitt Bemerkung (Anschluss am Control Board, (ExCam niteZoom) (IEC 60757) Videoserver, Konverter etc.) 0,25 mm 0,25 mm 0,25 mm 0,25 mm Doc.-ID: 131106-PT03BA-SS-ExCam niteZoom_de_rev.01, Seite 14 von 24... -
Seite 15: Prüfungen Vor Spannungszuschaltung
5.2.6 Prüfungen vor Spannungszuschaltung Achtung! Vor Inbetriebnahme des Betriebsmittels sind die in den einzelnen na- tionalen Bestimmungen genannten Prüfungen durchzuführen. Außer- dem ist vor der Inbetriebnahme die korrekte Funktion und Installation des Betriebsmittels in Übereinstimmung mit dieser Betriebsanleitung und anderen anwendbaren Bestimmungen zu überprüfen. Achtung! Unsachgemäße Installation und Betrieb der Kamera kann zum Verlust der Garantie führen! -
Seite 16: Bild 5.7 Fcb Control Panel Der Excam Nitezoom
Bild 5.7 FCB Control Panel der ExCam niteZoom Bild 5.8 Steuerung und Visualisierung über einen Videoserver Doc.-ID: 131106-PT03BA-SS-ExCam niteZoom_de_rev.01, Seite 16 von 24... -
Seite 17: Bild 5.9 Excam
Kamera nach Spannungsfreischaltung und Neustart im Weitwinkel Modus und der Standard Fokussierung befin- det (Autofunktionen sind deaktiviert). Soll die ExCam niteZoom nach einem Reboot bestimmte Einstellungen annehmen bzw. wiederherstellen, können hierfür „PRESETS“ über das FCB Control Panel, den Videoserver oder das VISCA Control-Board konfiguriert werden. -
Seite 18: Arbeitsvorbereitung
5.3.1 Arbeitsvorbereitung Achtung! Bereiten Sie Ihre Arbeiten sorgfältig und in Übereinstimmung mit den jeweiligen Vorschriften vor. Achtung: Je nach Zoneneinteilung (DIN EN 60079-10) ist eine Arbeitsfreigabe einzuholen! Bei den Kamerajustagen ist unbedingt explosionsfähige Atmosphäre zu verhindern! 5.3.2 Öffnen/ Verschließen des druckfesten Gehäuses Das Öffnen der druckfesten Kapselung ist nicht zulässig und nur durch den Hersteller zu Wartungs- Reparaturzwecken gestattet. -
Seite 19: Instandhaltung / Wartung / Änderungen
Austausch zulässig. Im Zweifelsfall ist das betroffene Betriebsmittel der Firma SAMCON Prozessleittechnik GmbH zur Reparatur zurückzugeben. Reparaturen, die den Explosionsschutz betreffen, dürfen nur von der Firma SAMCON Prozessleittechnik GmbH oder einer von der Firma SAMCON Prozessleittechnik GmbH autorisierten Elektrofachkraft in Übereinstimmung mit national geltenden Regeln durch-... -
Seite 20: Zeichnungen
Zeichnungen Bild 9.1 T03-VA-K1 Bild 9.2 T03-VA-K2 Doc.-ID: 131106-PT03BA-SS-ExCam niteZoom_de_rev.01, Seite 20 von 24... -
Seite 21: Notizen
Notizen Doc.-ID: 131106-PT03BA-SS-ExCam niteZoom_de_rev.01, Seite 21 von 24... - Seite 22 Doc.-ID: 131106-PT03BA-SS-ExCam niteZoom_de_rev.01, Seite 22 von 24...
- Seite 23 Doc.-ID: 131106-PT03BA-SS-ExCam niteZoom_de_rev.01, Seite 23 von 24...
- Seite 24 Schillerstraße 17, 35102 Lohra-Altenvers www.samcon.eu, info@samcon.eu fon: +49 6426 9231-0, fax: - 31 Doc.-ID: 131106-PT03BA-SS-ExCam niteZoom_de_rev.01, Seite 24 von 24...
