IP135x
ExCam
Betriebsanleitung

Werbung

loading

Inhaltszusammenfassung für Samcon ExCam IP135 Serie

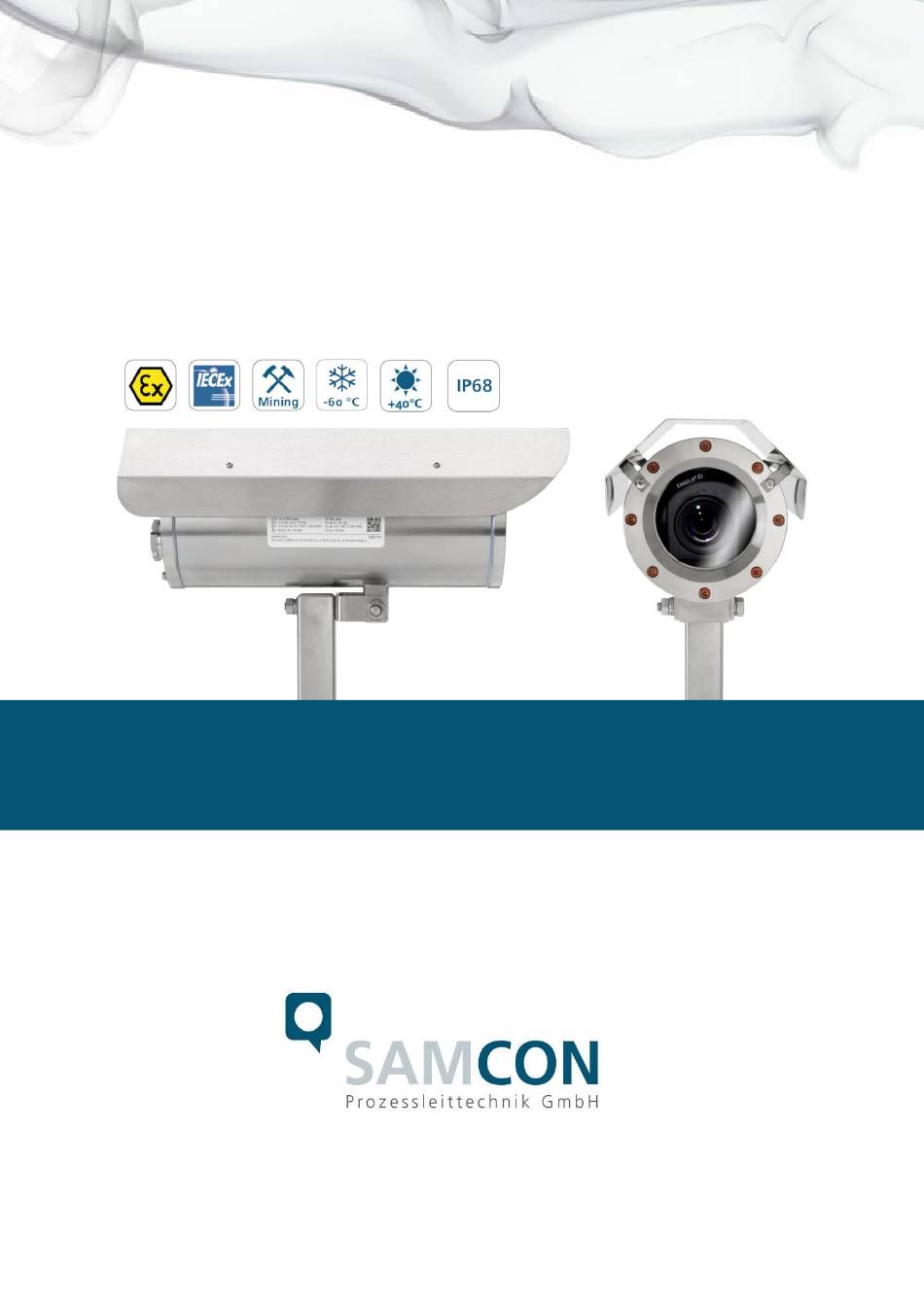

  • Seite 1 IP135x ExCam Betriebsanleitung...
  • Seite 2 Inhaltsverzeichnis Einleitung ........................5 Dokumentationsübersicht ..................6 Technische Daten ..................... 7 Explosionsschutz....................7 Elektrische Kennwerte der Kamera ..............8 Elektrische Kennwerte der Heizung (optional) ............ 8 Anschlussleitung SKDxx ..................9 Leistungskabel (optional) ..................9 Bildsensor ......................10 Prozessor ......................11 Objektiv ......................
  • Seite 3 Abbildungsverzeichnis Abb.1.1 – ExCam IP135x Serie mit Wandausleger und Wetterschutzdach ....... 5 Tab.5.1 – Modellschlüssel ....................16 Abb.6.1 – ExCam IP135x Potentialausgleich ..............19 Tab.6.1 – Potentialausgleich ................... 19 Abb.6.2 – Kabelverschraubungen (KLE) und Zuleitungen ..........20 Abb.6.3 – ExCam IP135x T08-VA2.2.K1.BOR-B-XXX-K-N ..........20 Abb.6.4 –...
  • Seite 4 Revisionshistorie ® Produkt: T08 ExCam IP135x Serie ® Titel: Betriebsanleitung der ExCam IP135x Serie Typ 08 Doc. -Id. 141021-PT08BA-TG-ExCam IP135x Serie_de_rev.01.docx Verfasser: Thiemo Gruber Erstelldatum: 21.10.2014 Rev.- Index Datum Name Bemerkung Freigabe EX Beauftragter Erstellung des Dokuments aus „140808- 21.10.2014 T.
  • Seite 5 Einleitung Die ExCam IP135x Serie ist ein Kamerasystem (Typ 08) der Firma SAMCON Prozess- leittechnik GmbH und sehr flexibel für unterschiedlichste Applikationen einsetzbar, be- vorzugt im explosionsgefährdeten Bereich der chemischen und petrochemischen Indust- rie, Offshore-Anlagen, schlagwettergefährdeten Gruben und Biogasanlagen. Die Kameraserie darf in den Ex Zonen 1, 2, 21 und 22, einschließlich der Gasgruppe IIC (alle Gase, Dämpfe, Nebel inkl.
  • Seite 6 Dokumentationsübersicht T03 ExCam Serie: T08 ExCam Serie: ATEX ATEX/ IECEx (Gas- und Staubexplosionsgefährdete (Gas- und Staubexplosionsgefährdete Bereiche) Bereiche, Bergbau) - EX Installationsanleitung - EX Installationsanleitung - EG Konformitätserklärung - EG Konformitätserklärung - ATEX Baumusterprüfzertifikat - ATEX Baumusterprüfzertifikat - Hersteller Erklärung (EN 60079-14) - IECEx Baumusterprüfzertifikat - Hersteller Erklärung (EN 60079-14) ExCam vario:...
  • Seite 7 Technische Daten Explosionsschutz Gerätekennzeichnung nach Richtlinie 94/9/EG: II 2G (Zone 1 und 2) II 2D (Zone 21 und 22) I M2 Explosionsschutz (Gas): Ex d IIC T6 Gb oder Ex d IIC T5 Gb oder Ex d IIB T6 Gb oder Ex d IIB T5 Gb Explosionsschutz (Staub): Ex tb IIIC T80°C Db IP68 oder...
  • Seite 8 Elektrische Kennwerte der Kamera Axis P1354 Spannungsversorgung: PoE, IEEE 802.3af Klasse 3 Bezugsspannung: 48 V DC (44...54 V DC) Maximale Leistungsaufnahme: 7,2 W Axis P1355 Spannungsversorgung: PoE, IEEE 802.3af Klasse 3 Bezugsspannung: 48 V DC (44...54 V DC) Maximale Leistungsaufnahme: 7,1 W Axis P1357 Spannungsversorgung:...
  • Seite 9 100 mm Datenleitung: 4 x 2 x AWG22/1 CAT.6a Eigenschaften: PUR halogenfrei, flammwidrig, UV-resistent, chemische Beständigkeit, geschirmt (siehe www.samcon.eu z.B. Datenblatt SKD01) Schnittstelle: (P)lug Variante: RJ-45 Stecker (EIA/TIA-568B) bspw. Weidmüller IE-PS-RJ45-FH-BK, Phoenix Contact VS-08-RJ45-5-Q/IP20 etc. 10BASE-T/100BASE-TX PoE (K)lemmleisten Variante: 8x Einzelader twisted pair (Massivleiter 0,64mm , ca.5mm abisoliert)
  • Seite 10 Aderisolation aus modifiziertem PP Eigenschaften: Spezial TPE halogenfrei, flammwidrig, UV und Ozon resistent, hohe chemische Beständigkeit, kälte-/ hitzebeständig, reduzierter Außen- durchmesser (siehe www.samcon.eu z.B. Datenblatt SKL01 Isolation: > 20 GΩ x cm Nennspannung U 300/500 V AC/DC Prüfspannung: 4000 V Schnittstelle: (P)lug Variante : n.a.
  • Seite 11 Prozessor Typ: ARTPEC-4 Axis P1354/ P1355 Speicher: 256 MB RAM, 128 MB Flash Axis P1357 Speicher: 512 MB RAM, 128 MB Flash Objektiv Axis P1354 DC-Blende, Vario-Fokus 2,8 – 8 mm, F1.2 Typ: IR-korrigiert, CS mount Blickwinkel: 100° - 34° horizontal, 75° - 26° vertikal (4:3) Fokusbereich: 0,3 m - unendlich Verschlusszeit:...
  • Seite 12 Streaming Videokomprimierung: H.264 (MPEG-4 Part 10/AVC), H.264 Baseline und Hauptprofil, Motion JPEG Axis P1354/P1355 Bildrate HDTV (720p/1080p): 25 fps (Netzfreq. 50 Hz) /H.264, Motion JPEG 30 fps (Netzfreq. 60 Hz) /H.264, Motion JPEG Axis P1357 Bildrate 5MP: 12,5 fps (Netzfreq. 50 Hz) /H.264, Motion JPEG 12 fps (Netzfreq.
  • Seite 13 Randspeicher, PTZ Voreinstellung, Wachrundgang, Tag-/Nachtumschaltung, Status-LED Aktivierung Integrierte Installationshilfen: Fokusassistent, Ferneinstellung des Auflagemaßes, Pixelzähler Edge Storage: microSD/ microSDHC/ microSDXC- interner Kartensteckplatz für Speicherkarten bis 64 GB, Videoaufnahmen auf Netzwerkfreigaben (NAS, FTP, etc.) 3.11 Netzwerk Sicherheit: Kennwortschutz, IP-Adressfilter, HTTPS- Verschlüsselung, IEEE 802.1X network access control, Digest Authentifizierung, Benutzerzugriffsprotokollierung Unterstützte Protokolle:...
  • Seite 14 Gehäusematerial (EN 10027-2): Edelstahl WNr.: 1.4301 (X5CrNi18-10), AISI 304 (V2A) – Standard (druckfeste Kapselung) Edelstahl WNr.: 1.4305 (X8CrNiS18-9), AISI 303 – Standard Edelstahl WNr.: 1.4401 (X5CrNiMo17-12-2), AISI 316 (V4A) – optional Edelstahl WNr.: 1.4404 (X2CrNiMo17-12-2), AISI 316L (V4A) – optional Edelstahl WNr.: 1.4571 (X6CrNiMoTi17-12-2), AISI 316Ti, (V4A) –...
  • Seite 15 Zünddurschlagsicherer Spalt (EX) T07 VA2.2.: Nenndurchmesser: 91 mm (zylindrisch) Spielpassung: H8 f7 (DIN ISO 286) Toleranzlage: -71µm…+54µm Spaltlänge > 12,5 mm Spaltweite < 0,15 mm Mittenrauwert: R ≤ 6,3 μm Medienbeständigkeit (Auszug): Aceton, Alkohol, Acetylen, Ammoniak, Anilin, Benzol, Butan, Chlor, Druckwasser, Druckluft, Ethan, Erdöl, Fluor, Glycerin, Meerwasser, Methan, Öle, Phosphorsäure, Propan etc.
  • Seite 16 Sicherheitshinweise Bitte beachten Sie unbedingt die Sicherheitshinweise in der EX Installationsanlei- tung der T08 ExCam Serie! Erläuterungen zum Modellschlüssel Die Liste der verfügbaren ExCam IP135x Modellvarianten stellt sich aktuell wie folgt dar: Ex Produktname Modellvarianten Gehäuse- Kabellänge/m Kabel- Temp- Explosions-/ kombination SKDxx/ SKLxx konfektion...
  • Seite 17 Explosionsgruppe IIB/ IIIB (Standard - Alle Gase außer Wasserstoff, Acetylen, Schwefelkohlenstoff. Brennbare Flusen und nicht-leitfähige Stäube) Explosionsgruppe IIC/ IIIC (optional - Alle Gase, brennbare Flusen und leitfähige Stäube) 005 = Anschlusskabellänge(n) in Meter zum Auslieferungszeitpunkt, 5m ist Standard Kabellänge, maximale Kabellänge beträgt: 001…100 [m] Klemmleistenabschluss (Standard) SKDxx: 8x Einzelader twisted pair Massivleiter 0,64mm...
  • Seite 18 Inbetriebnahme Achtung! Beachten Sie die nationalen Sicherheits-, Errichter- und Unfallverhü- tungsvorschriften (z.B. DIN EN 60079-14) und die nachfolgenden Sicherheitshinweise in dieser Betriebsanleitung sowie in der EX Instal- lationsanleitung! Achtung! Beachten Sie unbedingt die ATEX/ IECEx Bestimmungen der EX In- stallationsanweisung zur Montage und Inbetriebnahme! Schritt 1: Montage ®...
  • Seite 19 ® Die ExCam IP135x wird mit einem elektrischen Anschlusskabel des Typs SKDxx (Sys- tem Kabel Digital) und optional mit einem Leistungskabel, bspw. Typ „Ölflex® Robust 210“ ausgeliefert. Die maximale Übertragungsreichweite von Kamera zu Netzwerk- schnittstelle beträgt 100 Meter (EMV abhängig) und kann individuell durch den Kunden bestimmt werden.
  • Seite 20 6.2.2 Anschluss und Absicherung KLE 2 (optional: Ölflex Robust 210 - Leistung der Heizelemente) KLE 1 (SKD01 - 8optional digitaler Video- stream/ Leistung Kamera) Leistung des Ka- mera Moduls) Abb.6.2 – Kabelverschraubungen (KLE) und Zuleitungen Abb.6.3 – ExCam IP135x T08-VA2.2.K1.BOR-B-XXX-K-N Doc.-ID: 141021-PT08BA-TG-ExCam IP135x Serie_de_rev.01.docx, Seite 20 von 44...
  • Seite 21 Abb.6.4 – ExCam IP135x T08-VA2.2.K1.BOR-B-XXX-P-N Abb.6.5 – ExCam IP135x T08-VA2.2.K1.BOR-B-XXX-P(K)-L(L) Über das 8(+1) -adrige grüne Patchkabel SKDxx erfolgt Kommunikation und Datentrans- fer zu anderen Netzwerkgeräten und parallel die Spannungsversorgung der Kamera. Um die Leistungsversorgung der ExCam IP135x (Power Device, PD) zu gewährleisten, muss der Power-over-Ethernet Versorger (Power Sourcing Equipment, PSE) auf der An- schlussseite (bspw.
  • Seite 22 gung ist aufgrund der Stecker-Bauform nicht möglich. Das Netzwerkgerät darf während der Verbindung des Steckers bereits aktiv sein, eine Reihenfolge der Spannungszus- chaltung ist nicht zu befolgen. Ist die ExCam IP135x mit einem Klemmleistenabschluss ausgestattet, ist unbedingt auf eine korrekte Rangierung der Einzeladern gemäß „EIA/TIA-568B“ zu achten (siehe Tab.6.2, in der Regel werden Adern mit gleicher Farbcodierung verbunden).
  • Seite 23 Abb.6.6 – RJ45 Kontaktbelegung Insbesondere in EMV kritischen Umgebungen ist darauf zu achten den Kabelschirm klemmleistenseitig zu Erden (siehe Abb. 6.3 - Ader mit schwarzem Schrumpfschlauch und blauer Aderendhülse). 10 (shield) 9 (shield/ GND) Abb.6.7 – SKD01 Aderbelegung Wird die ExCam IP135x über ein PoE-fähiges Gerät versorgt, ist eine zusätzliche Absi- cherung der Spannungsversorgung nicht notwendig.
  • Seite 24 Erfordert die Ex CCTV Applikation eine separate 48 VDC Spannungsversorgung, so muss die Ader-/Kontaktbelegung zwingend Mode B (siehe Tab.6.2) entsprechen! Wird die Kamera mit einer Gehäuseheizung produziert (Typ L oder Typ LL), muss eine zweite Spannungsversorgung mit getrennter Zuleitungsabsicherung am „L+“ bereitge- stellt werden.
  • Seite 25 Prüfung der Status LED Durch die Schutzglasscheibe des Gehäuses ist im oberen Bereich die Status LED er- kennbar. Eine ordnungsgemäße Funktion der Kamera sollte vor dem Webinterface Zu- griff im Vorfeld kontrolliert werden. Der Boot-Vorgang der ExCam IP135x Serie kann bis zu eine Minute beanspruchen.
  • Seite 26 Die Fokussierung ist für Objektentfernungen von ca. 10m op- timiert. Eine individuelle Anpassung der ExCam IP135x auf Objekte/ Umge- bungsbedingungen ist möglich. Hierfür sind der Fa. Samcon bei Auf- tragserteilung Wunschformat (16:10, 16:9, 4:3), Objektentfernung, Blickwinkel der Kamera etc. mitzuteilen.
  • Seite 27 Für eine ideale Bildoptimierung ist die Rückmeldung zur gegenwärtigen Bildqualität oder die Visualisierung des Videostreams vor Ort gefordert. Hierfür sind geeignete Werkzeuge zu wählen (Laptop, CCTV Tester, Funkgerät zur Leitwarte etc.).  Verwenden Sie geeignete Werkzeuge/ Hilfsmittel  Sorgen Sie für sicheren Stand bei Ihrer Arbeit ...
  • Seite 28 Abb.6.9 – Entfernen des Wetterschutzdaches_2 Zum Öffnen des Edelstahlgehäuses (T07 VA2.2) der ExCam IP135x Serie müssen die acht Innensechskant Zylinderkopfschrauben (DIN 912/ ISO 4762) mit zugehörigen Fe- derringen (DIN 127 A) rückseitig am Kabel- und Zuleitungsflansch gelöst werden (siehe Abb.6.10). Vorsicht vor Haut- und Kleidungskontakt mit den Gewinden. Dort befindet sich LOCTITE®...
  • Seite 29 Flanschbauteil darf nicht verkantet werden! Gefahr durch Beschädigung des zünddurch- schlagsicheren Spaltes (DIN EN 60079-1:2012)! Achtung: Montageadapter mit Gehäuseheizung, Temperaturregler, Kameramodul und Optik sind am Kabel- und Zuleitungsflansch fixiert. Auch hier ist vorsichtig und präzise zu arbeiten, um Verkantung und Beschädigung der Einbauten zu vermeiden! Vorsicht vor Haut- und Kleidungskontakt an der zylindrischen Passung.
  • Seite 30 Bildfenster unterhalb. Drehen Sie den Zoomregler und den Schärferegler wieder fest. Klicken Sie im Konfigurationsmenü anschließend auf den Button „Fine-tune focus automatically“ und warten Sie, bis die automatische Optimierung fertig ist. Um die Blende wieder zu aktivieren klicken Sie „Enable iris“. Ist die Schaltfläche deaktiviert, ist die Blende bereits aktiviert.
  • Seite 31 6.4.4 Entfernen/ Einstecken einer SD Speicherkarte Die Auslieferung der ExCam IP135x erfolgt mit eingesetzter 16GB microSDHC Speicher- karte. Gespeicherte Video files können über das Web Interface abgespielt und gelöscht werden und sind ebenso in einer Downloadliste verfügbar. Die auf der Speicherkarte be- findlichen Videos sind außerdem via FTP Server im Netzwerk erreichbar.
  • Seite 32 6.4.5 Verschließen des druckfesten Gehäuses Beim Verschließen ist in umgekehrter Reihenfolge wie beim Öffnen des Gehäuses vor- zugehen. Es dürfen ausschließlich original Schrauben aus dem Lieferumfang verwendet werden. Bei Kabel- und Zuleitungsflansch „K1“ werden 8x Zylinderkopfschrauben M4x0,7 (ISO metrisch rechtsdrehend) mit 12mm Gewindelänge verwendet (DIN 912/ ISO 4762, Güte 6g).
  • Seite 33 nale Montage des Wetterschutzdaches „VA2.2-WPR“ sind Hinweise in der Zubehör- und EX-Installationsanleitung zu befolgen! Das Prüfzertifikat der T08 ExCam erlaubt ebenso den mobilen Gebrauch des Gerätes (handgeführt, am Körper tragend etc.) Zylinderkopfschrauben zur sicheren Verbindung des Rumpfes mit dem Flanschbauteil müssen mit 3 Nm Drehmoment festgezogen werden! Netzwerkzugriff und Visualisierung Erläutert sind die wichtigsten Schritte zur Erstinbetriebnahme der Kamera.
  • Seite 34 Die Nutzung des AXIS IP Utility ist die empfohlene Methodik zur Festlegung einer IP- Adresse unter Windows. Diese Anwendung finden Sie auf dem beiliegenden USB Daten- träger, sowie im Download Bereich auf: http://www.samcon.eu/downloads-ex-videokameras-atex/download-treiber-software/ Falls Sie die IP-Adresse nicht zuweisen können müssen ggf. die Einstel- lungen der Firewall überprüft werden! AXIS IP Utility erkennt automatisch im Netzwerk vorhandene ExCam Geräte und visuali-...
  • Seite 35 ExCam IP1354 ExCam IPQ1755 ExCam IPM3014 Bild 7.1 – Axis IP Utility Kennwort/ Identifikation Der Benutzername ist werkseitig festgelegt auf: root Das Kennwort ist werkseitig festgelegt auf: root Wenn der Auslieferungszustand des Gerätes zurückgesetzt wurde (System Reset), ist wie folgt vorzugehen: Um Zugriff auf das Produkt zu erhalten, muss das Kennwort für den standardmäßigen Administrator-Benutzer „root“...
  • Seite 36 Geben Sie die gewünschte Information ein und klicken Sie auf OK. Das Zertifikat wird erstellt, und das Kennwort kann jetzt sicher festgelegt werden. Der gesamte Datenverkehr der ExCam IP135x wird ab diesem Zeitpunkt verschlüsselt Geben Sie ein Kennwort ein und wiederholen Sie die Eingabe, um die korrekte Schreibweise zu bestätigen.
  • Seite 37 Austausch zulässig. Im Zweifelsfall ist das betroffene Betriebsmittel der Firma SAMCON Prozessleittechnik GmbH zur Reparatur zurückzugeben. Reparaturen, die den Explosionsschutz betreffen, dürfen nur von der Firma SAMCON Prozessleittechnik GmbH oder einer von der Firma SAMCON Prozessleittechnik GmbH autorisierten Elektrofachkraft in Übereinstimmung mit national geltenden Regeln durch-...
  • Seite 38 Zeichnungen T08-VA2.2.K1.BOR-C-XXX-X-LL (Gehäuse) Abb.10.1 – Abmessungen T08 ExCam IP135x mit K1 Flansch Doc.-ID: 141021-PT08BA-TG-ExCam IP135x Serie_de_rev.01.docx, Seite 38 von 44...
  • Seite 39 T08-VA2.2.K2.BOR-B-XXX-X-N (Gehäuse) Abb.10.2 – Abmessungen T08 ExCam IP135x mit K2 Flansch Doc.-ID: 141021-PT08BA-TG-ExCam IP135x Serie_de_rev.01.docx, Seite 39 von 44...
  • Seite 40 T08-VA2.2.K1.BOR-C-XXX-X-LL (Zubehör) Abb.10.3 – Abmessungen T08 ExCam IP135x Zubehör Doc.-ID: 141021-PT08BA-TG-ExCam IP135x Serie_de_rev.01.docx, Seite 40 von 44...
  • Seite 41 Notizen Doc.-ID: 141021-PT08BA-TG-ExCam IP135x Serie_de_rev.01.docx, Seite 41 von 44...
  • Seite 42 Doc.-ID: 141021-PT08BA-TG-ExCam IP135x Serie_de_rev.01.docx, Seite 42 von 44...
  • Seite 43 Doc.-ID: 141021-PT08BA-TG-ExCam IP135x Serie_de_rev.01.docx, Seite 43 von 44...
  • Seite 44 Doc.-ID: 141021-PT08BA-TG-ExCam IP135x Serie_de_rev.01.docx, Seite 44 von 44...
