Hinweis: Je nach Zoneneinteilung ist eine Arbeitsfreigabe einzuholen!
Auch nach Spannungsfreischaltung ist beim Öffnen des Kamerage-
häuses unbedingt explosionsfähige Atmosphäre zu verhindern, bzw.
erfordert das Öffnen eine Demontage und Arbeitsdurchführung im si-
cheren Bereich (nicht-EX)!
Ist die T08 ExCam IPM1145-L mit einem Wetterschutzdach ausgestattet, muss dieses zu
Beginn der Arbeiten entfernt werden. Hierzu sind 4x 8mm Linsenschrauben M4*0,7 vor-
der- und rückseitig an den Bügelhalterungen zu lösen (Abb.5.10 und Abb.5.11).
Zum Öffnen des Edelstahlgehäuses (T07 VA2.1.x.x) der ExCam IPM1145-(L) müssen
die acht Innensechskant Zylinderkopfschrauben (DIN 912/ ISO 4762) mit zugehörigen

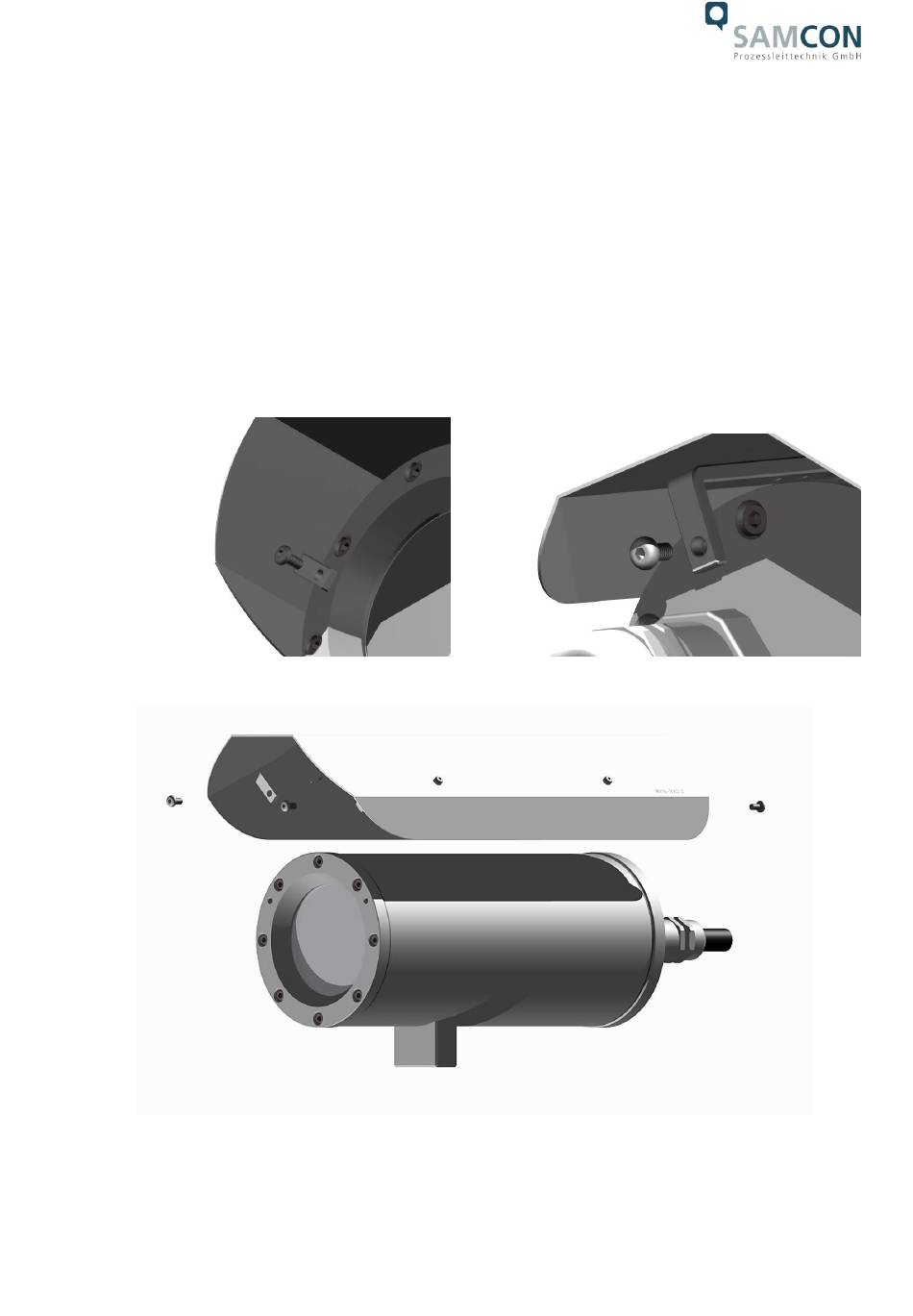

Abb.5.10 – Entfernen des Wetterschutzdaches (1/2)
Abb.5.11 – Entfernen des Wetterschutzdaches (2/2)
