ExCam IPM1145(-L)
ExCam IPM1145(-L) PoE+
Über das 8 (+1) -adrige grüne Patchkabel SKD02-T erfolgt die Kommunikation und der
Datentransfer mit angeschlossenen Netzwerkgeräten, sowie parallel die Spannungsver-
sorgung (PoE) der Kamera.
Um die Leistungsversorgung der ExCam IPM1145-(L) (Powered Device/ PD) zu gewähr-
leisten, muss der Power-over-Ethernet Versorger (Power Sourcing Equipment/ PSE) auf
der Anschlussseite (bspw. PoE Switch, PoE Injektor, Midspan etc.) die Spezifikation IE-
EE 802.3af oder 802.3at Typ 1 Klasse 3 („Klassifikationsstrom: 26-30 mA @48 VDC,
max. Speiseleistung PSE: 15.4 W, max. Entnahmeleistung PD: 6.49 – 12.95 W") erfüllen.

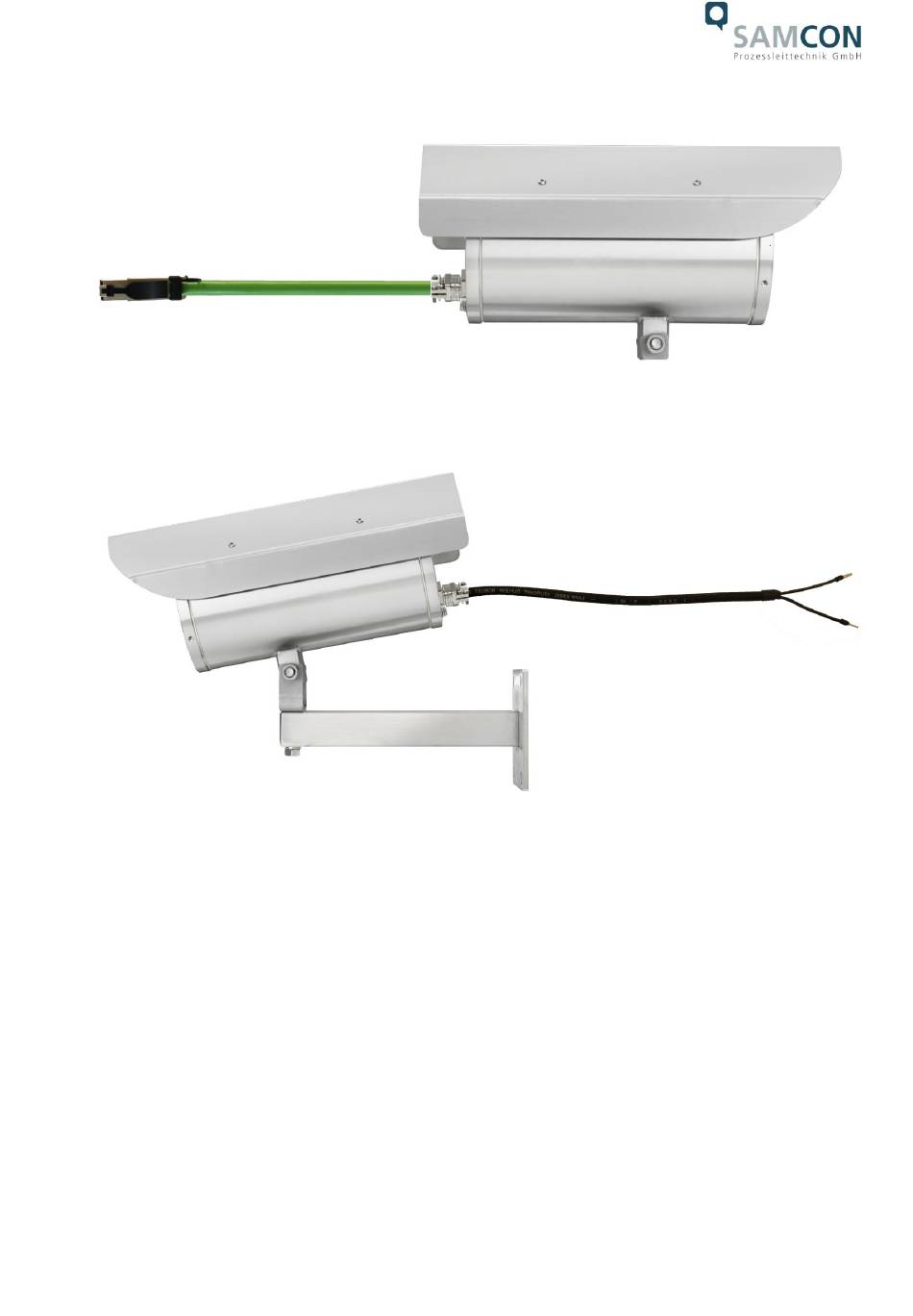

Abb.5.4 – ExCam IPM1145-(L) T08-VA2.1.K1.BOR-C-XXX-P-X
Abb.5.5 – ExCam IPM1145-(L) T08-VA2.1.K1.BOR-C-XXX-X-L(L)
PoE PSE für 802.3at Typ 1 Klasse 3 oder
PoE PSE für 802.3at Typ 2 Klasse 4 (30W)
PoE PSE für 802.3at Typ 2 Klasse 4 (30W)
Doc.-ID: 150903-PT08BA-TG-ExCam IPM1145-(L)_de_rev.03.docx, Seite 22 von 44
