Der Kabel- und Zuleitungsflansch ist vorsichtig und möglichst gerade nach hinten her-
auszuziehen. Durch entstehenden Unterdruck kann das Entfernen des Flansches ggf.
schwerfällig sein. Die zylindrische Spielpassung (H8f7 - DIN ISO 286) von Rumpf- und
Flanschbauteil darf nicht verkantet werden! Gefahr durch Beschädigung des zünddurch-
schlagsicheren Spaltes (DIN EN 60079-1:2012)!
Achtung: Montageadapter mit PTC Gehäuseheizung (wenn vorhanden), Kameramodul
und Optik, sowie die Temperatursteuerung, ggf. Hilfsrelais und Klemmleiste sind am Ka-
bel- und Zuleitungsflansch fixiert. Auch hier ist vorsichtig und sehr präzise zu arbeiten,
um ein Verkanten oder Beschädigung der Einbauten zu vermeiden! Vorsicht vor Haut-
und Kleidungskontakt an der zylindrischen Passung. Dort befindet sich Schmierpaste
(ölhaltig) zum Schutze der Oberfläche vor Passungsrost und mechanischer Beanspru-
chung.
Beim Öffnen des Gehäuses die GYLON® Flachdichtung (bläulich, RAL5012) nicht be-
schädigen oder verschmutzen! Die Flachdichtung ist lose am Kabel- und Zuleitungs-
flansch angebracht und nur durch die Schraubverbindungen fixiert!
Achtung!
Achten Sie darauf die Oberfläche von Bohrung und Welle (Passung)
am zünddurchschlagsicheren Spalt nicht zu beschädigen.
Achtung!
Achten Sie darauf die Gehäusedichtungen nicht zu beschädigen und
diese sauber zu halten.

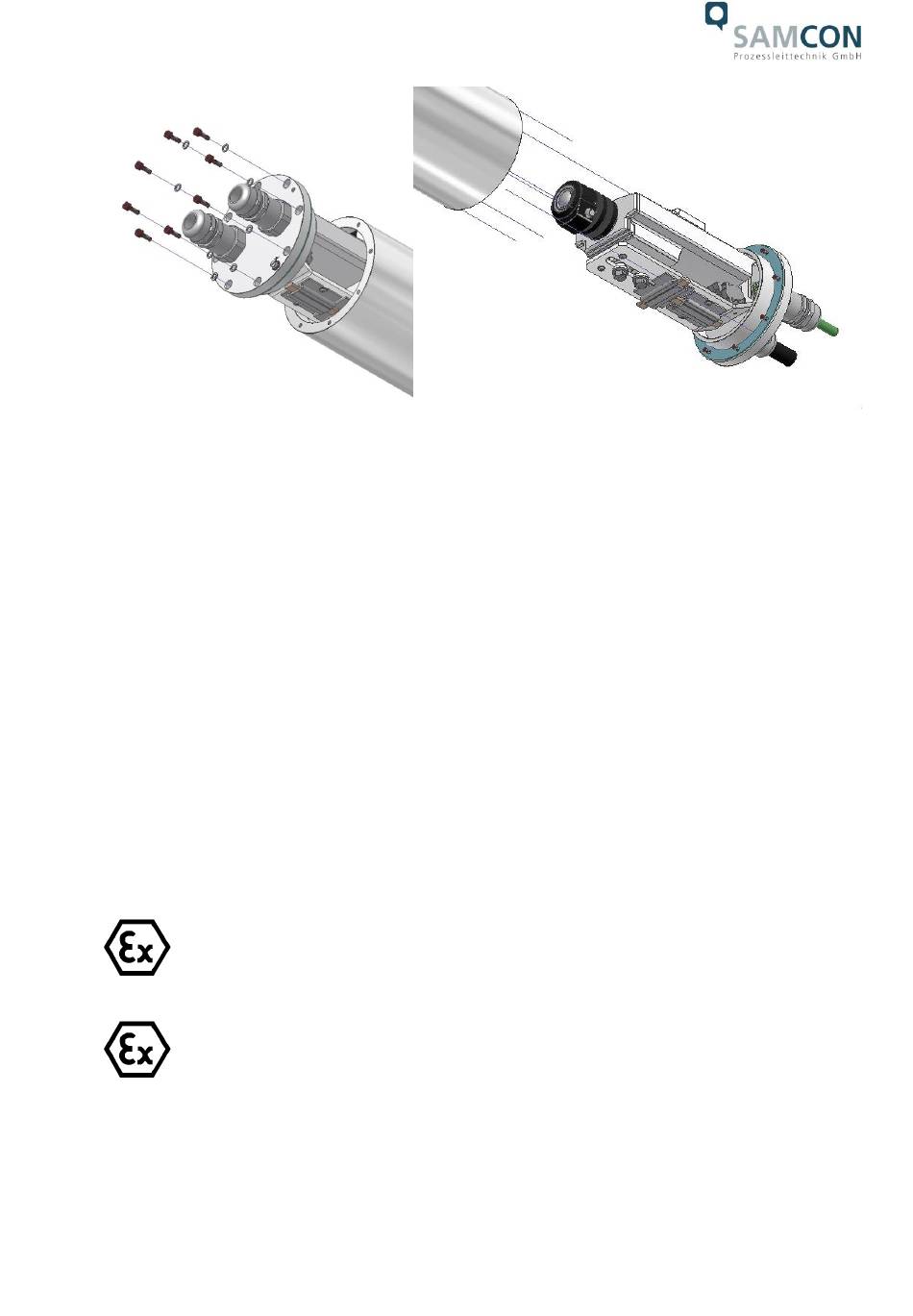

Bild 6-3 Öffnen der ExCam IPQ1645 (Abb. ähnlich)
Doc.-ID: 190719-PT08BA-ES-ExCam IPQ1645_de_rev.02.docx, Seite 29 von 36
