Wird die ExCam IPM1145-(L) über ein PoE-fähiges Gerät versorgt, ist eine zusätzliche
Absicherung der Spannungsversorgung nicht notwendig. Die Leistungseinspeisung über
das PoE Netzwerkgerät erfolgt über eine Elektronik mit intelligenter Schaltung. Leitung
und Kamera werden permanent überwacht und im Fehler- bzw. Kurzschlussfall Defekte
hierdurch verhindert. Im Falle einer Kameraapplikation mit Klemmleistenabschluss kann
diese mit einem PoE-fähigen Netzwerkgerät oder einer gesonderten 48 VDC Span-
nungsversorgung (build-to-order, Versorgungsspannung und Netzwerkströme sind hier-
bei autark) betrieben werden. In diesem Fall ist eine angemessene Zuleitungsabsiche-
rung zu dimensionieren.
Empfohlen wird eine Feinsicherung 300mA - mT- mittelträge.
Erfordert die Ex CCTV Applikation eine separate 48 VDC Spannungsversorgung, so
muss die Ader-/Kontaktbelegung zwingend Mode B (siehe Tab.5.2) entsprechen!
Wird die Kamera mit einer Gehäuseheizung oder Kühlung produziert (Typ L, LL, LH),
muss eine zweite Spannungsversorgung mit getrennter Zuleitungsabsicherung am L+ -
Potential bereitgestellt werden. Die Versorgung erfolgt standardmäßig über das Leis-
tungskabel Ölflex® 440P (KLE 2, siehe Abb.5.2 und 5.5). Anschlussbelegung und Zulei-
tungsabsicherung gemäß Tab.5.3.
Potential/
Farbe Ölflex®
Adernr.
440P
(IEC60757)
L+ / 1
BK
L- / 2
BK
Zuleitungsabsicherung für Typ H siehe Tab.5.4 bzw. auf Anfrage verfügbar!
5
4
8
7
9 (shield/
GND)
Leiter-
Spannung
aufbau
2
1,5mm
,
+24 VDC
Litze
2
1,5mm
,
0 VDC / GND
Litze
Tab.5.3 – Aderbelegung Leistungskabel für Heizung Typ L
1
2
6
3
10 (shield)

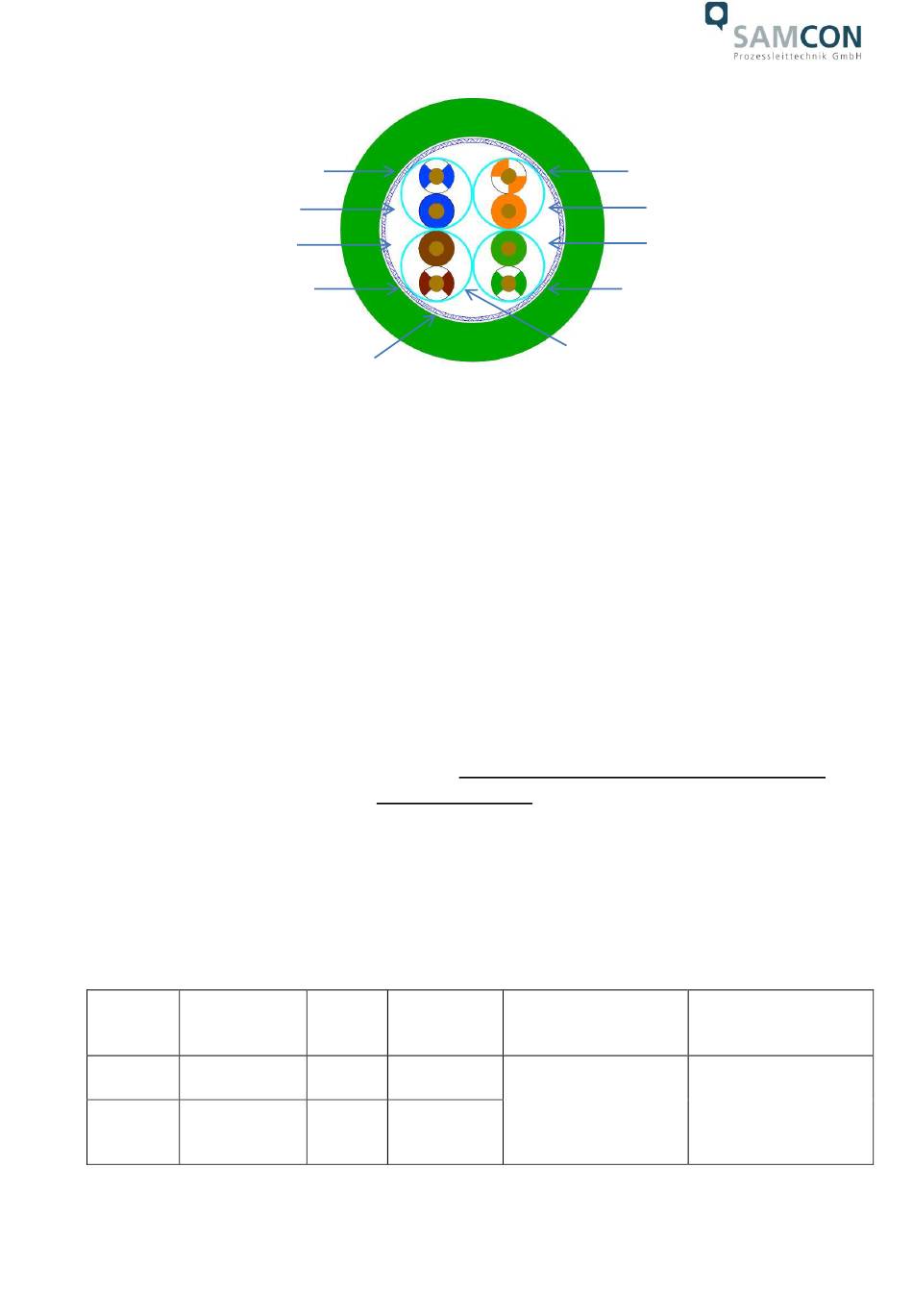

Abb.5.7 – SKD02-T Aderbelegung
Maximale Leistungs-
aufnahme/ Sicherung
(Typ L)
20W / Feinsicherung,
(L+) 2000mA -TT-
superträge
(PTC Inrush, hohe
Einschaltstromspitze)
Doc.-ID: 150903-PT08BA-TG-ExCam IPM1145-(L)_de_rev.03.docx, Seite 25 von 44
Maximale Leistungs-
aufnahme/ Sicherung
(Typ LL)
40W / Feinsicherung,
(L+) 4000mA -TT-
superträge
(PTC Inrush, hohe
Einschaltstromspitze)
