5.2
Öffnen des druckfesten Gehäuses
Das Öffnen des druckfesten Kameragehäuses ist ausschließlich zum Betätigen der M3016
Steuertaste (Hardware Reset) gestattet. Nach Beendigung der Tätigkeit muss das Gehäu-
seschutzsystem wieder explosionssicher verschlossen werden! Hierbei ist äußerst vorsich-
tig und Schritt für Schritt gemäß den nachfolgenden Arbeitsschritten vorzugehen.
„WARNUNG - NICHT INNERHALB EINES EXPLOSIONSGEFÄHRDETEN
BEREICHS ÖFFNEN"
Achtung:
Zum Öffnen des druckfesten Edelstahlgehäuses T07 VA1.2.K1.BOR der ExCam IPM3016
sind die Anweisungen in der T08 Ex Installationsanleitung zwingend und Schritt für Schritt
zu befolgen!
Achtung!
Achten Sie darauf die Oberfläche von Bohrung und Welle (Passung) am
zünddurchschlagsicheren Spalt nicht zu beschädigen.
Achtung!
Achten Sie darauf die Gehäusedichtungen nicht zu beschädigen und
diese sauber zu halten.
Die beiden Steuertasten befindet sich auf der Hauptplatine hinten links des Axis Moduls/
(vgl. Abb.5.2). Für das Rücksetzen auf Werkseinstellungen ist der rechte/äußere Druck-
taster neben der RJ-45 Buchs entscheidend, wie auf der nachfolgenden Abbildung zu er-
kennen ist.

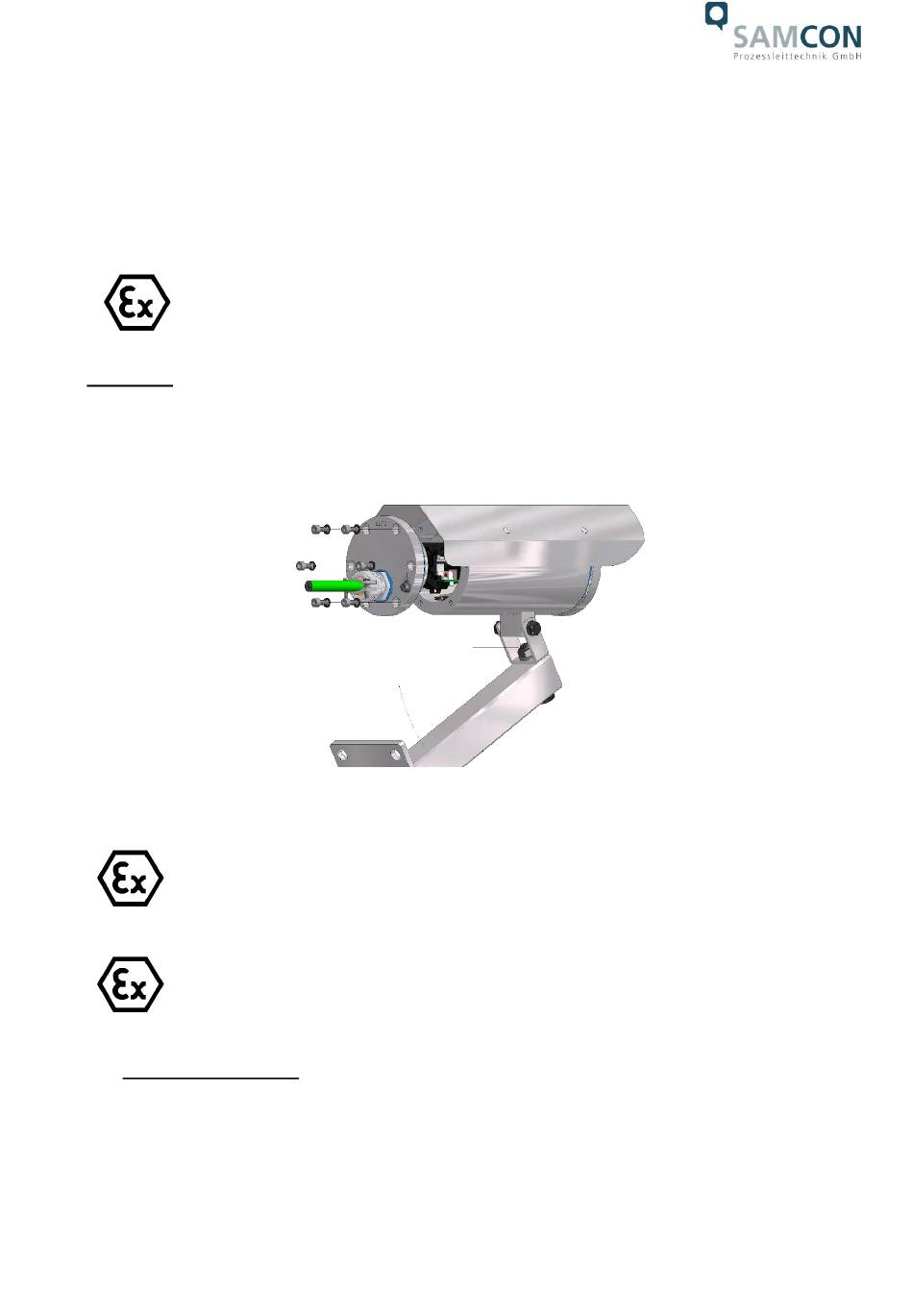

Abb.5.1 – Öffnen der ExCam IPM3016
Doc.-ID: 181106-PT08BA-ES-ExCam IPM3016_de_rev.03.docx, Seite 21 von 28
