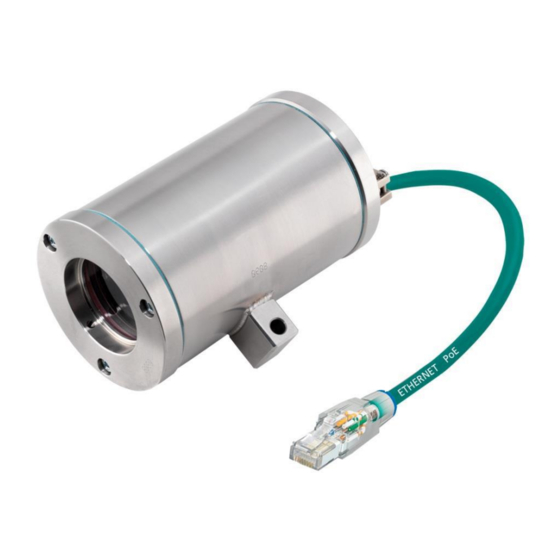

- Seite 1 ® ToughCam Betriebsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Dokumentationsübersicht ..................4 Technische Daten ..................... 5 Elektrische Kennwerte ..................5 Anschlussleitung SKDxx ..................5 Bildsensor ......................5 Prozessor: ......................5 Objektiv ....................... 5 Streaming ......................6 Parametrierung....................6 Netzwerk ......................6 Sonstige technische Daten .................. 7 Erläuterungen zum Modellschlüssel ..............8 Inbetriebnahme ...................... - Seite 3 Bild 4.7 Öffnen des VA-Gehäuses (2) ................15 Bild 4.8 Öffnen des AL-Gehäuses ................... 15 Bild 4.9 Objektiv und Platine der ToughCam IP ............... 16 Bild 4.10 Mechanische Einstellung der ToughCam IP ............. 17 Bild 5.1 Axis IP Utility ....................... 19 Revisionshistorie ®...
-
Seite 4: Dokumentationsübersicht
ToughCam Serie: ToughCam vario: - Betriebsanleitung - Datenblatt ToughCam miniZoom: - Betriebsanleitung - Datenblatt ToughCam niteZoom: - Betriebsanleitung - Datenblatt ToughCam IP: Betriebsanleitung - Datenblatt ToughCam IP1354: - Betriebsanleitung - Datenblatt ToughCam IP1355: - Betriebsanleitung - Datenblatt ToughCam IP1357: - Betriebsanleitung - Datenblatt Bild 1.1 Dokumentationsübersicht... -
Seite 5: Technische Daten
Biegeradius: 100 mm Datenleitung: 4 x 2 x AWG22/1 CAT.6a Eigenschaften: PVC halogenfrei, flammwidrig, UV-resistent, chemische Beständigkeit, geschirmt (siehe www.samcon.eu Datenblatt SKD01) Schnittstelle: (P)lug Variante: RJ-45 10BASE-T/ 100BASE-TX PoE, (K)lemmleisten Variante: Einzelader twisted-pair 10BASE-T/ 100BASE-TX PoE Bildsensor 1/4‘‘ RGB CMOS, progressive Abtastung Typ: Effektive Sensorauflösung:... -
Seite 6: Streaming
Streaming Videokomprimierung: H.264 (MPEG-4 Part 10/AVC), Motion JPEG Bildrate: 25 fps (Netzfreq. 50 Hz) /H.264, Motion JPEG 30 fps (Netzfreq. 60 Hz) /H.264, Motion JPEG 30 fps /MPEG-4 Part 2 Funktionen: Mehrere, individuell konfigurierbare Ströme in H.264 und Motion JPEG, Steuerbare Bildrate und Bandbreite, VBR/ CBR H.264, Digitales PTZ, Positionierungsvoreinstellungen, Rundgang- überwachung, Edge Storage (Network Attached... -
Seite 7: Sonstige Technische Daten
Sonstige technische Daten Zul. Umgebungstemperatur: -5° C - +50° C Schutzart EN 60529/IEC 529: IP 67 Gehäusematerial: Aluminium Druckguss oder V2A Edelstahl 1.4301 (Standard) oder V4A Edelstahl 1.4401 (Kundenwunsch) V4A Edelstahl 1.4404 (Kundenwunsch) Schauglasmaterial: Borosilikatglas Gewicht: 2100 g (Edelstahlgehäuse T03-VA) 1900 g (Aluminiumgehäuse T03-AL) Abmessungen (L x D 128 mm x 79 mm mit K1 Flansch... -
Seite 8: Erläuterungen Zum Modellschlüssel
Erläuterungen zum Modellschlüssel Die Liste der verfügbaren ToughCam IP Modellvarianten stellt sich momentan wie folgt dar: Produktname Modellvarianten ATEX Gehäuse- Meter Kabel- Temp.- Explosions- option SKD01 Abschluss bereich gruppe ToughCam IP T03- 005- T03- 005- T03- 005- T03- 005- T03-... -
Seite 9: Inbetriebnahme
Inbetriebnahme Schritt 1: Montage ® Montieren Sie die ToughCam IP am gewünschten Montageort. Schritt 2: Elektrischer Anschluss Achtung! Der elektrische Anschluss des Betriebsmittels darf nur durch Fach- personal erfolgen! Achtung! ® Das Gehäuse der ToughCam Serie ist unbedingt über den PA- Anschluss zu erden. -
Seite 10: Potentialausgleich
Erdungsvorschriften zu entsprechen (mindestens 4mm Anschlusstabelle: Potential Farbe (IEC 60757) Querschnitt Bemerkung GN/YE 4 mm² (starr) 4.2.2 Spannungsversorgung und Absicherung Bild 4.2 ToughCam IP – T03-VA-B-XXX-K-N Bild 4.3 ToughCam IP – T03-VA-B-XXX-P-N Doc.-ID: 140523-PT03BA-TG-ToughCam IP_de_rev01, Seite 10 von 24... - Seite 11 Bauform nicht möglich. Das Netzwerkgerät kann während der Verbindung des Steckers bereits aktiv sein, eine Reihenfolge der Spannungszuschaltung ist somit nicht zu befolgen. Ebenso ist es zulässig, die ToughCam IP während des Betriebes und erfolgender Interaktion mit einer Visualisierungssoftware vom Netzwerk zu trennen und wieder zuzuschalten (hot plugging).
-
Seite 12: Bild 4.4 Toughcam Ip - Rj45 Kontaktbelegung
Bild 4.4 ToughCam IP – RJ45 Kontaktbelegung Insbesondere in EMV kritischen Umgebungen ist darauf zu achten den Kabelschirm klemmleistenseitig zu erden (siehe Bild 4.2 - Ader mit schwarzem Schrumpfschlauch und Aderendhülse). Shield/ Shield/ Bild 4.5 ToughCam IP – SKDxx Aderbelegung Eine zusätzliche Absicherung der Spannungsversorgung ist nicht notwendig. -
Seite 13: Prüfungen Vor Spannungszuschaltung
16:10 Bildformat (1280x800) gestellt. Der Fokusbereich ist auf 0,5 m bis unendlich eingestellt. Gerne stellen wir die ToughCam IP auf Ihr Objekt ein. Bitte nennen Sie uns hierfür bei der Bestellung das Wunschformat (16:10, 16:9, 4:3) und die Objektentfernung. -
Seite 14: Arbeitsvorbereitung
4.3.1 Arbeitsvorbereitung Achtung! Bereiten Sie Ihre Arbeit sorgfältig und in Übereinstimmung mit den jeweiligen Vorschriften vor. Bedenken Sie, dass Sie für die Bildeinstellung eine Rückmeldung zur Bildqualität benötigen. Wählen Sie hierfür geeignete Werkzeuge (Laptop, CCTV Tester, Funkgerät zur Leitwarte) Verwenden Sie geeignete Werkzeuge ... -
Seite 15: Bild 4.7 Öffnen Des Va-Gehäuses (2)
Ziehen Sie den Zuleitungsflansch vorsichtig und präzise gerade nach hinten heraus, so- dass das Innenleben nicht am Edelstahlgehäuse verkantet. Vorsicht vor Haut- und Klei- dungskontakt an der zylindrischen Passung. Dort befindet sich Schmierpaste (öl-haltig) auf der Oberfläche. Bild 4.7 Öffnen des VA-Gehäuses (2) Aluminiumdruckgussgehäuse (AL) Lösen Sie die drei Schrauben am Verschlussring (Glasflansch) des Aluminiumdruck- gussgehäuses und ziehen Sie diesen vorsichtig vom Gehäuserumpf. -
Seite 16: Einstellung Der Bildschärfe (Fokus)
4.3.3 Einstellung der Bildschärfe (Fokus) Der Fokusbereich der ToughCam IP Netzwerk-Kamera ist werksmäßig auf 0,5 m bis unendlich eingestellt. Normalerweise ist keine Anpassung erforderlich. Zur Fokussierung auf Gegenstände mit geringerer Entfernung als 0,5 m oder für den Fall, dass das Objek- tiv nicht korrekt fokussiert ist, kann das Objektiv folgendermaßen eingestellt werden:... -
Seite 17: Verschließen Des Gehäuses
Feststellschraube für den Fokus Bild 4.10 Mechanische Einstellung der ToughCam IP 4.3.4 Verschließen des Gehäuses Verfahren Sie hierbei in der umgekehrten Reihenfolge wie beim Öffnen des Gehäuses. Verwenden Sie nur die zugehörigen Zylinderkopfschrauben M4x0,7 A2 (DIN912). Schließen Sie keine Fremdkörper im Gehäuse ein. -
Seite 18: Netzwerkzugriff Und Visualisierung
Axis Bedienungsanleitung auf dem USB Datenträger entnehmen oder im Internet auf folgender Adresse: http://www.axis.com/de/files/manuals/um_p1355_49956_en_1303.pdf Der Netzwerkzugriff auf die ToughCam IP wird von den meisten Betriebssystemen und Browsern unterstützt. Die empfohlenen Web Browser sind Internet Explorer mit MS Windows, Safari mit Macintosh und Firefox mit Windows und weiteren Betriebssystemen. -
Seite 19: Zuweisen Der Ip Adresse
Zuweisen der IP Adresse Die ToughCam IP ist auf die Nutzung in einem Ethernet-Netzwerk ausgelegt und benötigt eine IP-Adresse für den Zugriff. In den meisten Netzwerken ist heutzutage ein DHCP- Server eingebunden, der angeschlossenen Geräten automatisch IP-Adressen zuweist. Wenn Ihr Netzwerk über keinen DHCP-Server verfügt, wird für die ToughCam IP die Standard-IP-Adresse 192.168.0.90 (Subnetzmaskierung 255.255.255.0) verwendet. -
Seite 20: Kennwort Festlegen
Mozilla Firefox anzeigen. Hierzu müssen Sie über Administratorrechte für den Computer verfügen Die Seite „Live View“ (Live-Anzeige) der ToughCam IP wird angezeigt. Mit dem Setup- Link öffnen Sie Menüoptionen zur individuellen Einstellung der Kamera Doc.-ID: 140523-PT03BA-TG-ToughCam IP_de_rev01, Seite 20 von 24... -
Seite 21: Instandhaltung / Wartung / Änderungen
Instandsetzungsarbeiten und Reparaturen dürfen nur mit SAMCON Prozessleittechnik GmbH Originalersatzteilen vorgenommen werden. Reparaturen dürfen nur von der Firma SAMCON Prozessleittechnik GmbH oder einer von der Firma SAMCON Prozessleittech- nik GmbH autorisierten Elektrofachkraft in Übereinstimmung mit national geltenden Re- geln durchgeführt werden. Umbauten oder Änderungen an den Betriebsmitteln sind nicht gestattet. -
Seite 22: Zeichnungen
Zeichnungen T03-VA-XX (K1) Vorderansicht Seitenansicht von links T03-VA-XX (K2) Vorderansicht Seitenansicht von links Doc.-ID: 140523-PT03BA-TG-ToughCam IP_de_rev01, Seite 22 von 24... - Seite 23 T03-AL-XX (K1) Vorderansicht Seitenansicht von links T03-AL-XX (K2) Vorderansicht Seitenansicht von links Doc.-ID: 140523-PT03BA-TG-ToughCam IP_de_rev01, Seite 23 von 24...
- Seite 24 Schillerstraße 17, 35102 Lohra-Altenvers www.samcon.eu, info@samcon.eu fon: +49 6426 9231-0, fax: - 31 Doc.-ID: 140523-PT03BA-TG-ToughCam IP_de_rev01, Seite 24 von 24...
