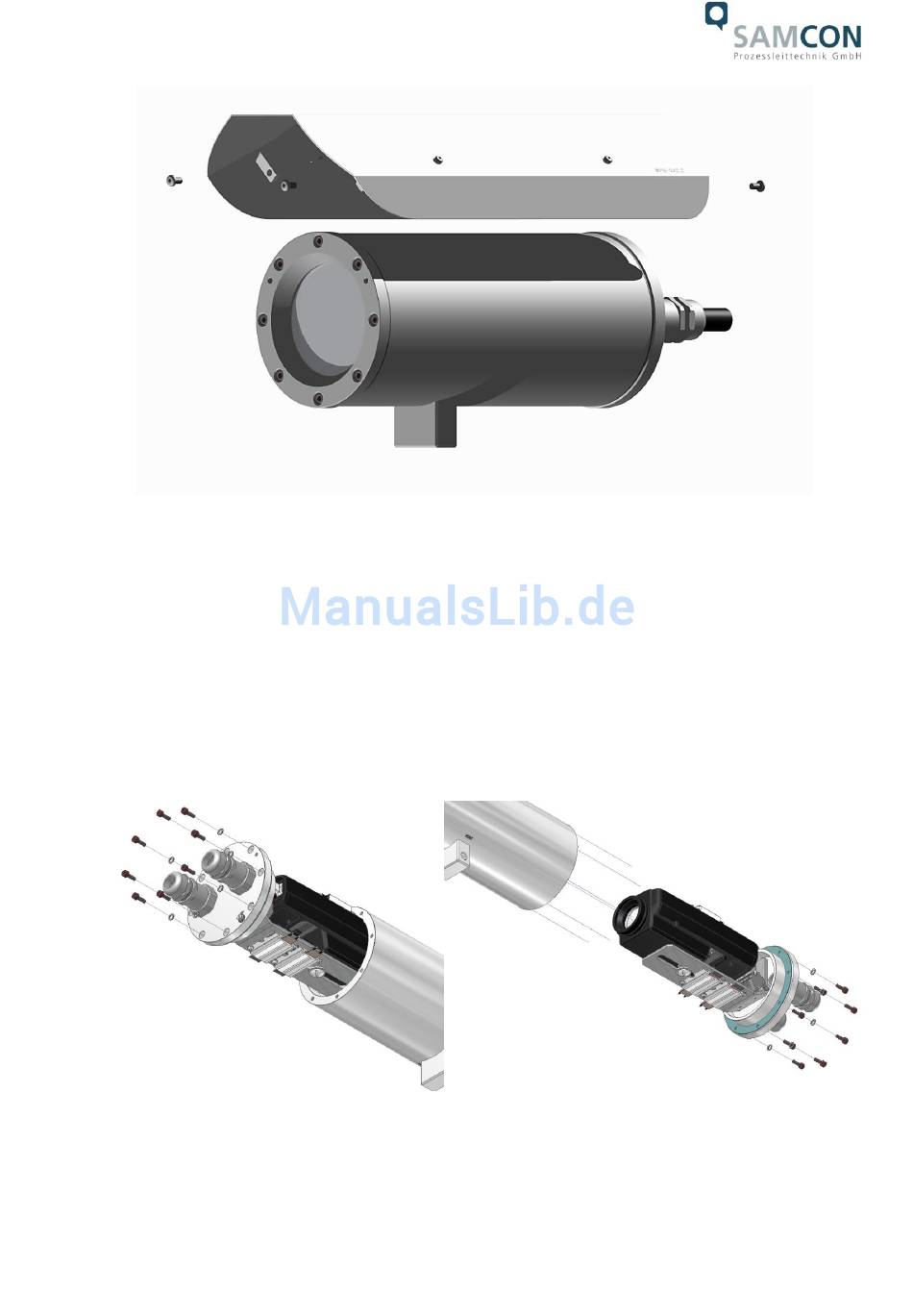

Abb.6.11 – Entfernen des Wetterschutzdaches (2/2)
Zum Öffnen des Edelstahlgehäuses (T07 VA2.1.x.x) der ExCam IPM1145-(L) müssen
die acht Innensechskant Zylinderkopfschrauben (DIN 912/ ISO 4762) mit zugehörigen
Federringen (DIN 127 A) rückseitig am Kabel- und Zuleitungsflansch gelöst werden (sie-
he Abb.6.12). Vorsicht vor Haut- und Kleidungskontakt mit den Gewinden. Dort befindet
sich LOCTITE® 243™ (chemische Basis: Dimethacrylatester) zum Schutze selbstständi-
ger Lockerung der Schraubverbindung durch Stöße, Vibrationen und zu Dichtungszwe-
cken. Das Öffnen des vorderseitigen Schauglasflansches ist nicht nötig und unzulässig!
Abb.6.12 – Öffnen der ExCam IPxxx...
Der Kabel- und Zuleitungsflansch ist vorsichtig und möglichst gerade nach hinten her-
auszuziehen. Durch entstehenden Unterdruck kann das Entfernen des Flansches ggf.
schwerfällig sein. Die kreiszylindrische Spielpassung (H8f7 - DIN ISO 286) von Rumpf-
Doc.-ID: 150903-PT08BA-TG-ExCam IPM1145-(L)_de_rev.01.docx, Seite 31 von 44
