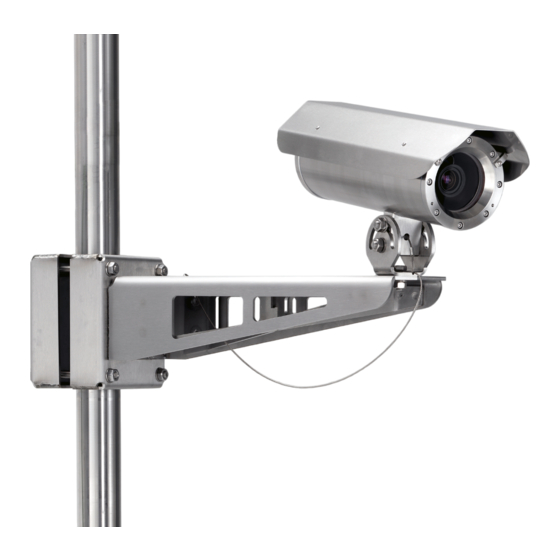

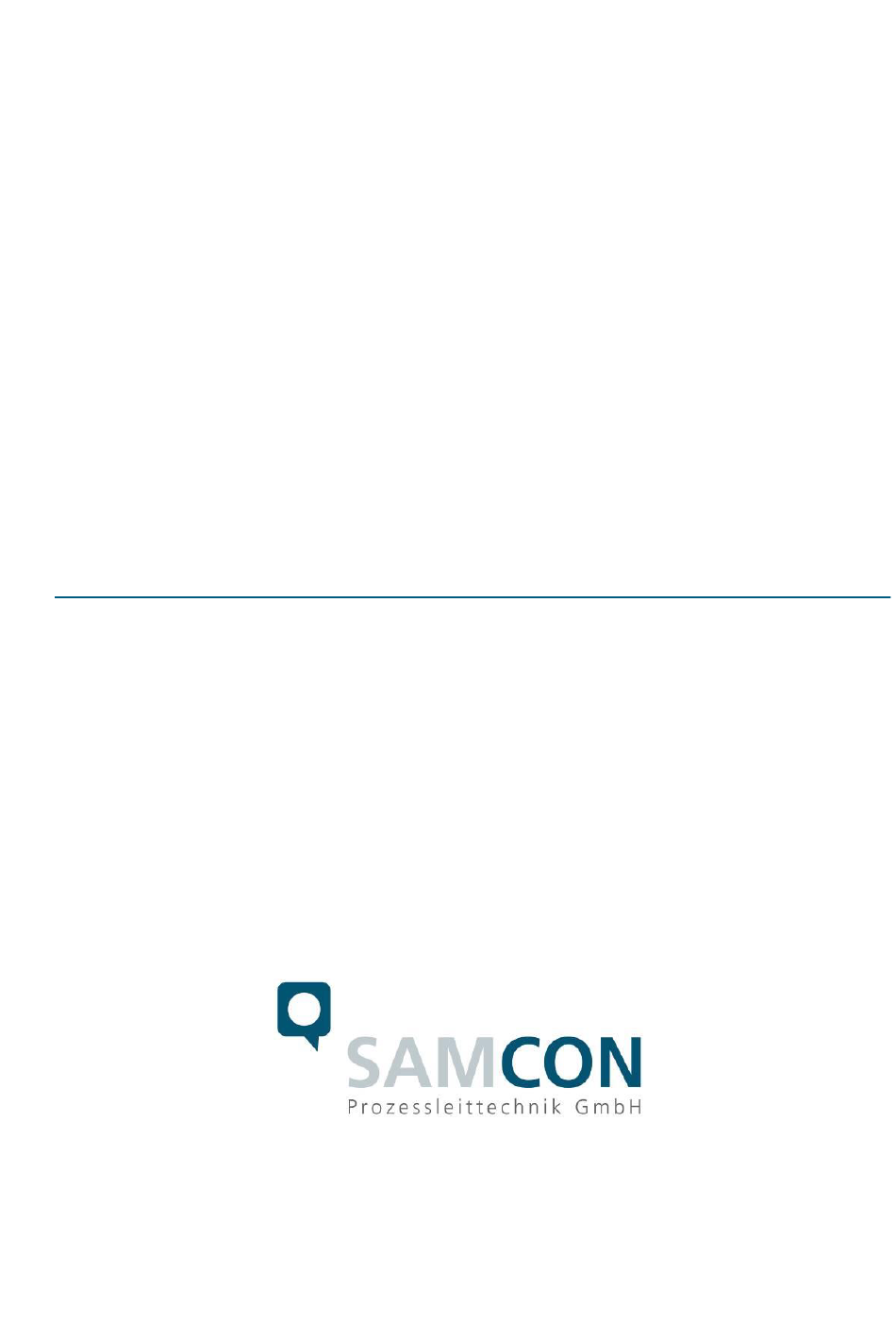

- Seite 1 ® ExCam IPQ1645 Betriebsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung ........................5 Technische Daten ..................... 5 Explosionsschutz....................5 Modellvarianten ....................6 Elektrische Kennwerte der Kamera ..............7 Verbindungsleitung Ex-d – Ex-e ................7 2.4.1 Verbindungsleitung bei Modellen ohne Heizung (SKD02-T/ASKD02-T) ........7 2.4.2 Verbindungsleitung bei Modellen mit Heizung (SKDP03-T/ASKDP03-T) ......... 8 2.4.3 Verbindungsleitung bei Modellen mit aktiver Kühlung (SKD05-HT) .......... - Seite 3 Bild 6-1 Entfernen des Wetterschutzdaches (1/2) (Abb. exemplarisch) ......28 Bild 6-2 Entfernen des Wetterschutzdaches (2/2) (Abb. ähnlich) ........28 Bild 6-3 Öffnen der ExCam IPQ1645 (Abb. ähnlich) ............29 Bild 6-4 Aufbau der Kamera (Abb. ähnlich) ..............30 Bild 7-1 Axis IP Utility ...................... 34...
- Seite 4 19.11.2019 E. Schneider Erweiterung für armierte Leitun- 01.04.2020 E. Schneider Erweiterung um die Variante Digital unterschrieben von Steffen N.HH Seibert DN: cn=Steffen Seibert, o=SAMCON Prozessleittechnik GmbH, ou, email=s.seibert@samcon.eu, c=DE Datum: 2020.06.10 12:13:28 +02'00' Doc.-ID: 190719-PT08BA-ES-ExCam IPQ1645_de_rev.02.docx, Seite 4 von 36...
-
Seite 5: Einleitung
Gruppe II für die Zonen 1, 2 sowie 21 und 22 einschließlich der Explosionsgruppen IIC / IIIC zugelassen. Für weitere Zulassungen prüfen Sie unsere Produktseite unter www.samcon.eu Bei der Entwicklung der ExCam IPQ1645 wurde sehr hoher Wert auf Sicherheit sowie mechanische Präzision und hochwertigen Edelstahl gelegt. Technische Daten Explosionsschutz Gerätekennzeichnung... -
Seite 6: Modellvarianten
VA2.3.K3.BOR2- LL.N- 005.A- T08- VA2.3.K3.BOR2- N.HH- 010.N- Tab.2-1 Modellschlüssel Erklärung: ExCam IPQ1645 = Funktionelle Kamerabeschreibung der ExCam Serie (technische Daten/ Spezifikation des Kameramoduls) T08 = SAMCON Produktions- Typ 08 VA2.3.K3.BORX = Gehäusekombination (Edelstahl 1.4404) mit großem Durchmesser Ø =113mm) VA2.3.K3.BORX = T07 VA2.3 Gehäuse mit maximaler Rumpflänge (L... -
Seite 7: Elektrische Kennwerte Der Kamera
8 x D bei Installation, 4 x D nach Verlegung Datenleitung: 4 x 2 x AWG23/1 CAT.6 Eigenschaften: PUR halogenfrei, flammwidrig, UV-resistent, chemische Beständigkeit, geschirmt (siehe www.samcon.eu Quicklink: https://www.samcon.eu/fileadmin/documents/de/60-Montage&Installation/SKD02-T_Datenblatt.pdf Bild 2-1 Schnittdarstellung SKD02-T Doc.-ID: 190719-PT08BA-ES-ExCam IPQ1645_de_rev.02.docx, Seite 7 von 36... -
Seite 8: Verbindungsleitung Bei Modellen Mit Heizung (Skdp03-T/Askdp03-T)
Installation, 4 x D nach Verlegung Datenleitung: 4 x 2 x AWG22/23/1 CAT.6 Eigenschaften: PUR halogenfrei, flammwidrig, UV-resistent, chemische Beständigkeit, geschirmt (siehe www.samcon.eu Quicklink: https://www.samcon.eu/fileadmin/documents/de/60-Montage&Installation/ASKD02-T_Datenblatt.pdf Bild 2-2 Schnittdarstellung ASKD02-T 2.4.2 Verbindungsleitung bei Modellen mit Heizung (SKDP03-T/ASKDP03-T) Systemkabel SKDP03-T: Außendurchmesser: 12,40 ±... -
Seite 9: Verbindungsleitung Bei Modellen Mit Aktiver Kühlung (Skd05-Ht)
4 x 2 x AWG23/1 CAT.6 Leistungselemente: 3G1.5 (BK-BU-GN/YE) Eigenschaften: PUR halogenfrei, flammwidrig, UV-resistent, chemische Beständigkeit, geschirmt Quicklink: https://www.samcon.eu/fileadmin/documents/de/60-Montage&Installation/ASKDP03-T_Datenblatt.pdf Bild 2-4 Schnittdarstellung ASKDP03-T 2.4.3 Verbindungsleitung bei Modellen mit aktiver Kühlung (SKD05-HT) Beschreibung: Datentransfer und Leistungsversorgung des Kameramoduls (DIN EN 60079-14 konform),... -
Seite 10: Videotechnische Kennwerte
Videotechnische Kennwerte Wir verwenden die AXIS Q 1645 Netzwerk-Kamera innerhalb der druckfesten Kapselung. Bitte entnehmen Sie Details zu den videotechnischen Daten der Produktdokumentation ® von AXIS https://www.axis.com/de-de/products/axis-q1645/ Sonstige technische Daten Kamera (Ex-d) Klemmkasten (Ex-e) -10°C … +130°C -60°C … +55°C Zul. -
Seite 11: Sicherheitshinweise
Sicherheitshinweise Bitte beachten Sie unbedingt die Sicherheitshinweise in der EX Installationsanleitung der T08 ExCam Serie! Quicklink: https://www.samcon.eu/fileadmin/documents/de/22-Ex-Netzwerk-Kameras/ExCam-Serie-T08-EX-Installationsanleitung-2018.pdf Bitte beachten Sie unbedingt die nationalen Sicherheits- und Unfallverhütungsvor- schriften und die nachfolgenden Sicherheitshinweise in dieser Betriebsanleitung! Achtung! ® Die Kameras des Typs T08 ExCam Serie sind nicht für Zone 0 und... -
Seite 12: Montage
Montage Für das Errichten und Betreiben sind die relevanten nationalen Vorschriften sowie die allgemein anerkannten Regeln der Technik maßgebend. Vor der Montage ist die Kamera auf eventuelle Transportschäden am Gehäuse und am Kabel zu überprüfen. Montage, elektrischer Anschluss und Inbetriebnahme dürfen nur von ausgebildetem Fachpersonal vorgenommen werden. - Seite 13 Beachten Sie die nationalen und lokalen Vorschriften für die Montage schwerer Lasten. Ergreifen Sie im Zweifelsfall geeignete Sicherheits- maßnahmen. Zeichnungen für Bohrbilder und weiterführende Informationen finden Sie auf unserer Produktseite: Quicklink: https://www.samcon.eu/de/produkte/netzwerk/excam-ipq1645/ Optionales Montagezubehör WALL MOUNT BRACKET WMB-VA2.3 Wandausleger Wandausleger für Geräte der T08-VA2.3-Serie WMB-...
-
Seite 14: Elektrischer Anschluss
Anschlussarbeiten im Inneren der druckfesten Kapselung von Seiten des Anwenders sind nicht zulässig. Potentialausgleich Bild 5-1 ExCam IPQ1645 Potentialausgleich Potentialausgleich/Erdung des Kameragehäuses ist zwingend erforderlich, um statische Aufladung und somit Begünstigung einer Funkenbildung zu vermeiden. Hierfür befindet sich eine Schraubklemme rückseitig rechts unten (siehe Bild 5-1). Der Querschnitt des... -
Seite 15: Anschlussarbeiten Am Gerät (Klemmkasten) Und Absicherung
9,1 W Typische Leistungsaufnahme: 4,5 W Die Abbildungen 5.2 und 5.3 illustrieren die potentiellen Kabelkonfektionierungen der ExCam IPQ1645. Mögliche Kabelabschlüsse sind: Klemmkasten oder Stecker. Bild 5-2 ExCam IPQ1645 T08-VA2.3.K3.BOR2-N.H-xxx.N-T Bild 5-3 ExCam IPQ1645 T08-VA2.3.K3.BOR2-N.H-xxx.N-P Doc.-ID: 190719-PT08BA-ES-ExCam IPQ1645_de_rev.02.docx, Seite 15 von 36... -
Seite 16: Bild 5-4 Excam Ipq1645 T08-Va2.3.K3.Bor2-N.hh-010.N-T
Die Abbildung 5.4 die ExCam IPQ1645 mit aktiver Gehäusekühlung cool.Jacket. Dieses Modell ist immer mit einem Klemmkasten ausgestattet. Bild 5-4 ExCam IPQ1645 T08-VA2.3.K3.BOR2-N.HH-010.N-T Achtung! Ex-e Klemmkasten niemals unter Spannung öffnen! Achtung! Beachten Sie die internationalen Installationsvorschriften für Anschlussräume in erhöhter Sicherheit (Ex-e). -
Seite 17: Bild 5-6 Video Tutorial Extb-3
Video Tutorial: Beachten Sie unser Video-Tutorial: “SAMCON 01 Wiring the cable SKDP03-T to the junction box ExTB-3” https://go.samcon.eu/v01 Bild 5-6 Video Tutorial ExTB-3 Die Aderbelegung des SKD02-T nach Standard EIA/TIA-568B für 100BaseTX und 24VDC ist wie folgt: Kamera (Ex-d) Farbe... - Seite 18 Die Aderbelegung des ASKD02-T nach Standard EIA/TIA-568B für 100BaseTX und 24VDC ist wie folgt: Kamera (Ex-d) Farbe Klemme- Querschnitt- Bemerkung ASKD02-T ExTB-3 fläche (T568B) (IEC60757) Armierung YE / GN 2,5 mm Flex WH / OG 0,26 mm Massivleiter 0,26 mm Massivleiter WH / GN 0,26 mm...
-
Seite 19: Bild 5-7 Musterbeschaltung Des Klemmkastens Extb-3 (Ohne Heizung)
Flex 1,5 mm L+ 24VDC 1,5 mm L- 24VDC YE / GN 1,5 mm Tab. 5-5 Aderbelegung des Klemmkastens ExTB-3 (ASKDP03-T) SKD02-T SKD02-T ExCam IPQ1645 Bild 5-7 Musterbeschaltung des Klemmkastens ExTB-3 (ohne Heizung) Doc.-ID: 190719-PT08BA-ES-ExCam IPQ1645_de_rev.02.docx, Seite 19 von 36... -
Seite 20: Bild 5-8 Musterbeschaltung Des Klemmkastens Extb-3 (Mit Heizung)
ExCam IPQ1645 Bild 5-8 Musterbeschaltung des Klemmkastens ExTB-3 (mit Heizung) Bild 5-9 Foto des belegten Klemmkastens ExTB-3 Doc.-ID: 190719-PT08BA-ES-ExCam IPQ1645_de_rev.02.docx, Seite 20 von 36... - Seite 21 Überprüfen Sie Ihre Netzwerkinstallation abschließend per Class-D Link Test. Hinweis: Wird die Kamera mit einem aktiven hydraulischen Kamerakühlsystem (SAMCON cool.Jacket für Modellschlüssel Typ N.HH) ergänzt, erfolgt die klassische Verdrahtung über das hochtemperaturbeständige Leistungskabel SKD05-HT. Die Aderbelegung des SKD05-HT nach Standard EIA/TIA-568B für 100BaseTX und 24VDC ist wie folgt:...
-
Seite 22: Externer Anschluss Und Absicherung
Externer Anschluss und Absicherung Für die Rangierung des Klemmkastens ExTB-3 in den sicheren Bereich bestehen mehre- re Möglichkeiten: 5.3.1 Direkte Rangierung vom ExTB-3 in den sicheren Bereich Switch/ 24 V DC für Heizung PoE (802.3at) für Kamera Bild 5-10 ExTB-3 -> Sicherer Bereich Bei der direkten Rangierung vom ExTB-3 in den sicheren Bereich werden die Span- nungsversorgung sowie das Netzwerksignal aus dem sicheren Bereich heraus an den Klemmkasten geführt. -
Seite 23: Rangierung Über Ein Exconnection Rail (Optionales Zubehör)
5.3.2 Rangierung über ein ExConnection Rail (optionales Zubehör) Bild 5-11 ExTB-3 -> ExConnection Rail Bei der Rangierung vom ExTB-3 in ein ExConnection Rail können größere Installations- entfernungen überwunden werden. Anmerkung: Das ExConnection Rail (optionales Zubehör) fungiert im Ex-Bereich als PoE+ Switch, Medienkonverter von Kupfer auf LWL, sowie als Spannungsversorgung für die Kameras. -
Seite 24: Bild 5-12 Ex-D Barriereverschraubung
Montageanweisung. Das wesentliche Vorgehen zeigen wir unverbindlich in folgendem Video-Tutorial: Video Tutorial: Beachten Sie unser Video-Tutorial: “SAMCON 02 Mounting and installing Ex-d barrier glands to ExConnection Rails” https://go.samcon.eu/v02 Bild 5-12 Ex-d Barriereverschraubung Doc.-ID: 190719-PT08BA-ES-ExCam IPQ1645_de_rev.02.docx, Seite 24 von 36... -
Seite 25: Absicherungen
Tab. 5-7 Sicherungsempfehlung 5.3.5 Stecker Belegungen (RJ45) Die Datenübertragung der ExCam IPQ1645 Serie nutzt eine 100 Mbit/s Ethernet Verbin- dung (100BASE-TX). Im Falle eines Kabelabschlusses mit Stecker ist dieser in die RJ45 PoE Buchse des Netzwerkgerätes (PSE) zu stecken. Das Netzwerkgerät (PSE) darf während der Verbin- dung mit dem Stecker bereits aktiv sein, eine Reihenfolge der Spannungszuschaltung ist nicht zu befolgen. -
Seite 26: Prüfungen Vor Spannungszuschaltung
Überprüfen Sie Ihre Netzwerkinstallation abschließend per Class-D Link Test. Eine genaue Anleitung zum Verbinden des RJ 45 Steckers finden sie in unserem Video Tutorial: “SAMCON 03 Mounting and installing the RJ45 jack to SAMCON cables” https://go.samcon.eu/v03 Bild 5-13 Stecker Belegung RJ45 5.3.6... -
Seite 27: Arbeiten Im Kameragehäuse (Ex-D)
Achten Sie darauf die Gehäusedichtungen nicht zu beschädigen und diese sauber zu halten. Ist die ExCam IPQ1645 mit einem Wetterschutzdach ausgestattet, so muss dieses zu Beginn der Arbeiten entfernt werden. Hierzu sind 4x 8mm Linsenschrauben M4*0,7 vor- der- und rückseitig an den Bügelhalterungen zu lösen (Bild 6-1). -
Seite 28: Bild 6-1 Entfernen Des Wetterschutzdaches (1/2) (Abb. Exemplarisch)
Bild 6-1 Entfernen des Wetterschutzdaches (1/2) (Abb. exemplarisch) Bild 6-2 Entfernen des Wetterschutzdaches (2/2) (Abb. ähnlich) Ist die ExCam IPQ1645 mit einem cool.Jacket ausgestattet, so müssen die beiden Schrauben an der Rückseite gelöst werden. Das cool.Jacket muss angehoben werden um den K-Flansch zu lösen. -
Seite 29: Bild 6-3 Öffnen Der Excam Ipq1645 (Abb. Ähnlich)
Bild 6-3 Öffnen der ExCam IPQ1645 (Abb. ähnlich) Der Kabel- und Zuleitungsflansch ist vorsichtig und möglichst gerade nach hinten her- auszuziehen. Durch entstehenden Unterdruck kann das Entfernen des Flansches ggf. schwerfällig sein. Die zylindrische Spielpassung (H8f7 - DIN ISO 286) von Rumpf- und Flanschbauteil darf nicht verkantet werden! Gefahr durch Beschädigung des zünddurch-... -
Seite 30: Entfernen/ Einstecken Einer Sd Speicherkarte
Entfernen/ Einstecken einer SD Speicherkarte Hinweis: Die ExCam IPQ1645 verfügt über einen Slot für eine microSDHC Speicherkarte (Karte nicht im Lieferumfang enthalten). Gespeicherte Video-Files können über das Webinter- face abgespielt und gelöscht werden und sind ebenso in einer Downloadliste verfügbar. -
Seite 31: Hardware Reset
Hardware Reset Um sämtliche Parameter der ExCam IPQ1645 einschließlich IP Adresse auf Stan- dardeinstellungen zurückzusetzen, muss ein Hardware Reset durchgeführt werden. Die Parameter können über die Weboberfläche oder manuell zurückgesetzt werden. Ist die Kamera im Netzwerk nicht mehr erreichbar oder in einem unkontrollierbaren Zustand, muss der Reset manuell durchgeführt werden. -
Seite 32: Batterie
über Kreuz und gleichmäßig festgezogen werden! Batterie Die ExCam IPQ1645 ist wahlweise mit einer hochtemperaturbeständigen Panasonic Knopfzelle BR2330A/VAN ausgestattet, mit der die interne Echtzeituhr (RTC) versorgt wird. Die Batterie darf auf keinen Fall vom Kunden ersetzt werden. Wenden Sie sich in diesem Fall an den Hersteller. -
Seite 33: Netzwerkzugriff Und Visualisierung
Zuweisen der IP Adresse Die ExCam IPQ1645 ist auf die Nutzung in einem Ethernet-Netzwerk ausgelegt und be- nötigt eine IP-Adresse für Zugriff und Steuerung. In den meisten Netzwerken ist heutzu- tage ein DHCP-Server eingebunden, der angeschlossenen Geräten automatisch IP- Adressen zuweist. -
Seite 34: Kennwort/ Identifikation
Adresse manuell festlegen. Hierzu muss die ExCam IPQ1645 Netzwerkkamera im glei- chen Netzwerksegment (physisches Subnetz) installiert werden, wie der Computer, auf dem das AXIS IP Utility ausgeführt wird. Die ExCam IPQ1645 hat die Netzwerksignatur „Axis Q1645“ (siehe Bild 7-1). MAC Adresse und Seriennummer zur eindeutigen Gerä- teidentifikation werden ebenfalls ermittelt und dargestellt. -
Seite 35: Entsorgung / Wiederverwertung
Zeichnungen & 3D Modelle Alle Zeichnungen, 3D Modelle, Zertifikate und vieles mehr finden Sie im Downloadbe- reich der Produktseite auf unserer Homepage: https://www.samcon.eu/de/produkte/netzwerk/excam-ipq1645/ Sollten Sie technische Informationen vermissen, setzen Sie sich mit uns in Verbindung: support@samcon.eu Zertifikate und weiterführende Dokumentation Zertifikate und weiterführende Dokumentation finden Sie im Download Bereich der... - Seite 36 Schillerstraße 17, 35102 Lohra-Altenvers www.samcon.eu, info@samcon.eu fon: +49 6426 9231-0, fax: - 31...
