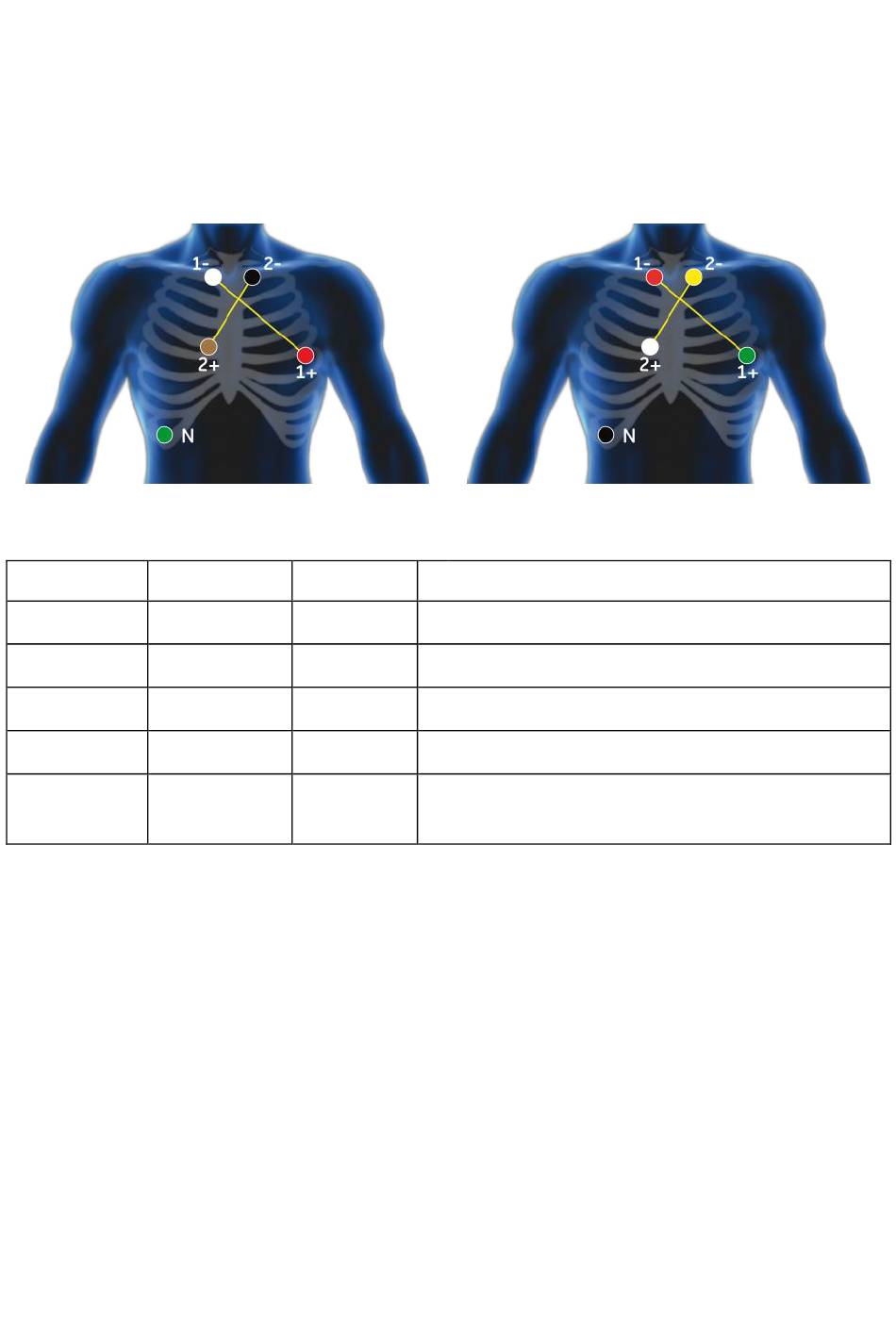

Anordnung von 5 Elektroden für 2 EKG-Kanäle
Fünf Elektroden werden angelegt und mit farblich markierten Leitungen
angeschlossen, um ein Zwei-Kanal-EKG aufzuzeichnen.
AHA-Farbcodierung
AHA-Farbe
Rot
Weiß
Braun
Schwarz
Grün
2067634-101 Revision E
IEC-Farbe Kanal
Grün 1 (+)
Rot 1 (–)
Weiß 2 (+)
Gelb 2 (–)
Schwarz Erde
Position
Linke vordere Axillarlinie, fünfte Rippe
Rechter manubrialer Rand des Brustbeins
Rechter Rand des Brustbeins, vierte Rippe
Linker manubrialer Rand des Brustbeins
Unterer rechter Brustkorbrand auf dem
Knochen
SEER™ 1000
Aufzeichnung vorbereiten
IEC-Farbcodierung
