Aufzeichnung vorbereiten

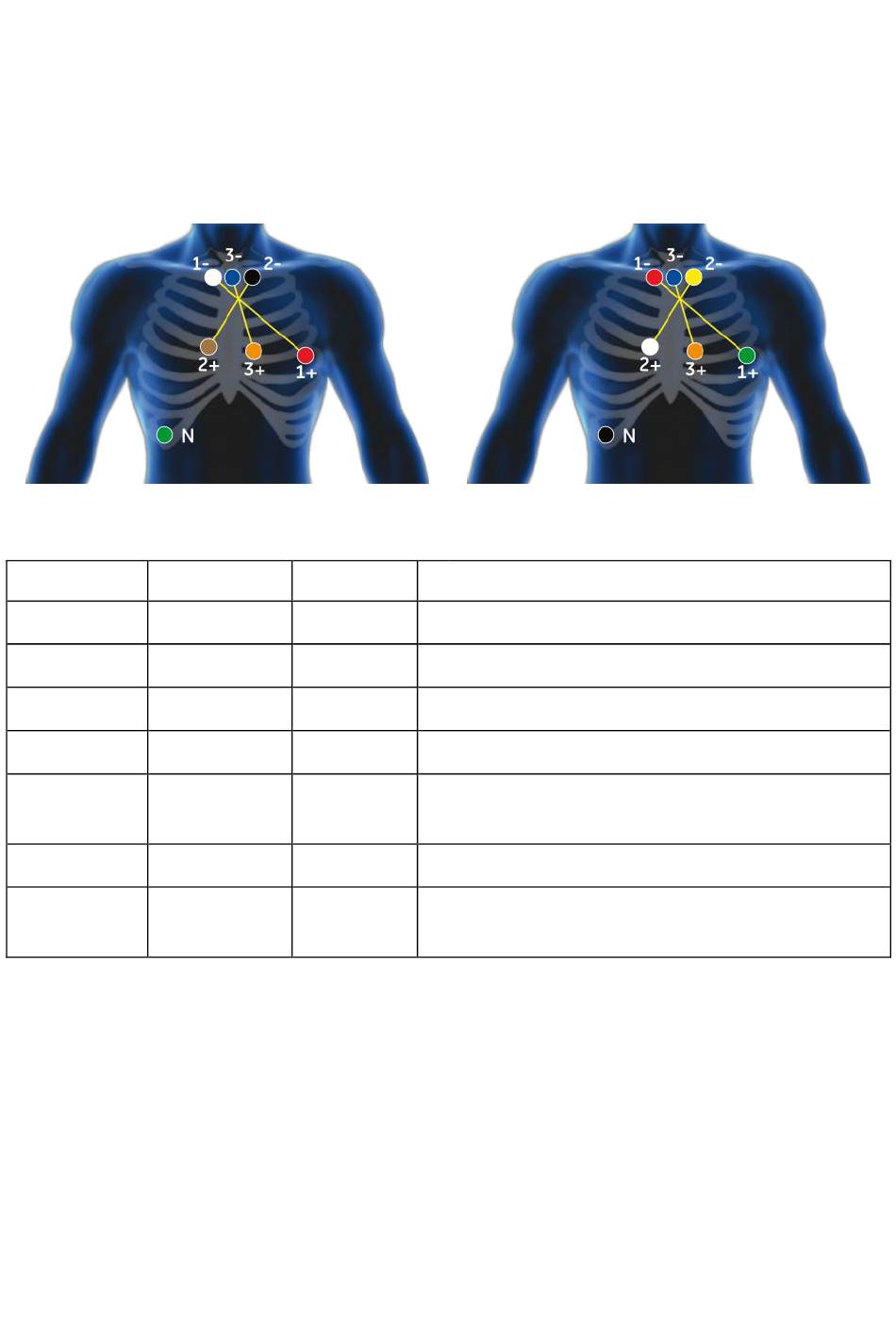

Anordnung von 7 Elektroden für 3 EKG-Kanäle
Sieben Elektroden werden angelegt und mit farblich markierten Leitungen
angeschlossen, um ein Drei-Kanal-EKG aufzuzeichnen.
AHA-Farbcodierung
AHA-Farbe
Rot
Weiß
Braun
Schwarz
Orange
Blau
Grün
48
IEC-Farbe Kanal
Grün 1 (+)
Rot 1 (–)
Weiß 2 (+)
Gelb 2 (–)
Orange 3 (+)
Blau 3 (–)
Schwarz Erde
Position
Linke vordere Axillarlinie, fünfte Rippe
Rechter manubrialer Rand des Brustbeins
Rechter Rand des Brustbeins, vierte Rippe
Linker manubrialer Rand des Brustbeins
Linker Rand des Brustbeins, vierter Intercos-
talraum
Mitte des oberen Brustbeins
Unterer rechter Brustkorbrand auf dem
Knochen
SEER™ 1000
IEC-Farbcodierung
2067634-101 Revision E
