Einstellen der Scheinwerfer

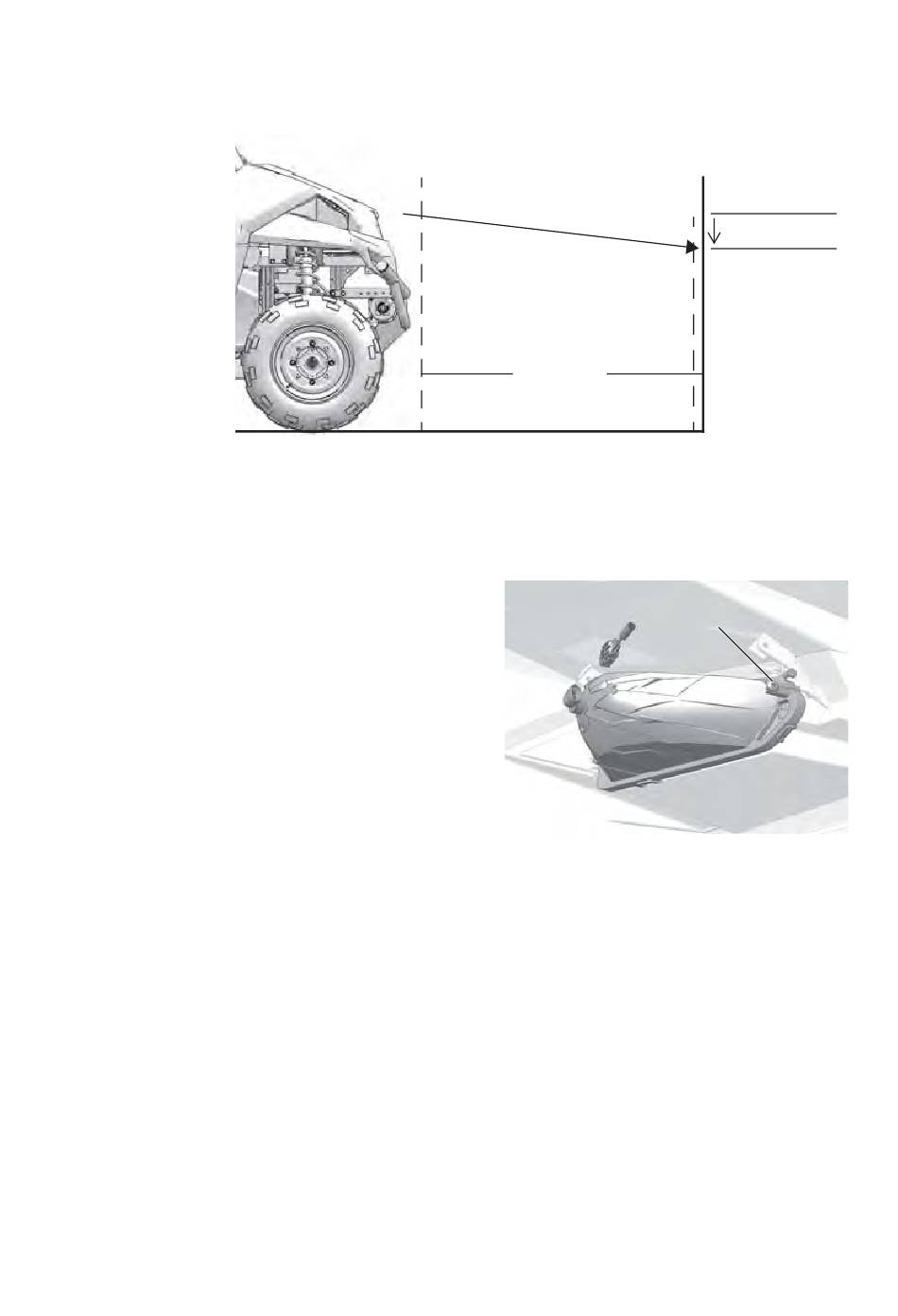

1. Fahrzeug auf
ebenem Unter-
grund so
aufstellen, dass
sich die Schein-
werfer etwa
7,6 m (25 ft)
von einer Wand
entfernt
befinden.
2. Den Abstand
vom Boden bis
zur Mitte eines Scheinwerfers messen und in derselben Höhe eine Markie-
rung an der Wand anzeichnen.
3. Bremsen betätigen. Schlüsselschalter einschalten. Scheinwerfer einschalten.
4. Den Widerschein des Scheinwerferstrahls
an der Wand beobachten. Der hellste Teil
des Scheinwerfer-Lichtstrahls muss sich
20 cm (8 in) unter der angezeichneten
Markierung befinden. Beim Messen muss
das Gewicht des Fahrers im Fahrzeug
mitberücksichtigt werden.
5. Wenn ein Scheinwerfer neu eingestellt
werden muss, kann dies mit der Justier-
schraube geschehen, die sich unter der
Fronthaube befindet bzw. vom Radlauf
aus zugänglich ist.
6. Die Schraube lockern, den Scheinwerfer einstellen und die Schraube wieder
anziehen.
7. Die Schritte 4–6 wiederholen, bis der Scheinwerfer korrekt eingestellt ist.
72
X
7,6 m
(25 pi)
X
20 cm (8 po)
Stellschraube
