Einstellen Des Gaspedalspiels - Polaris RZR 170 2019 Betriebsanleitung Für Wartung Und Sicherheit

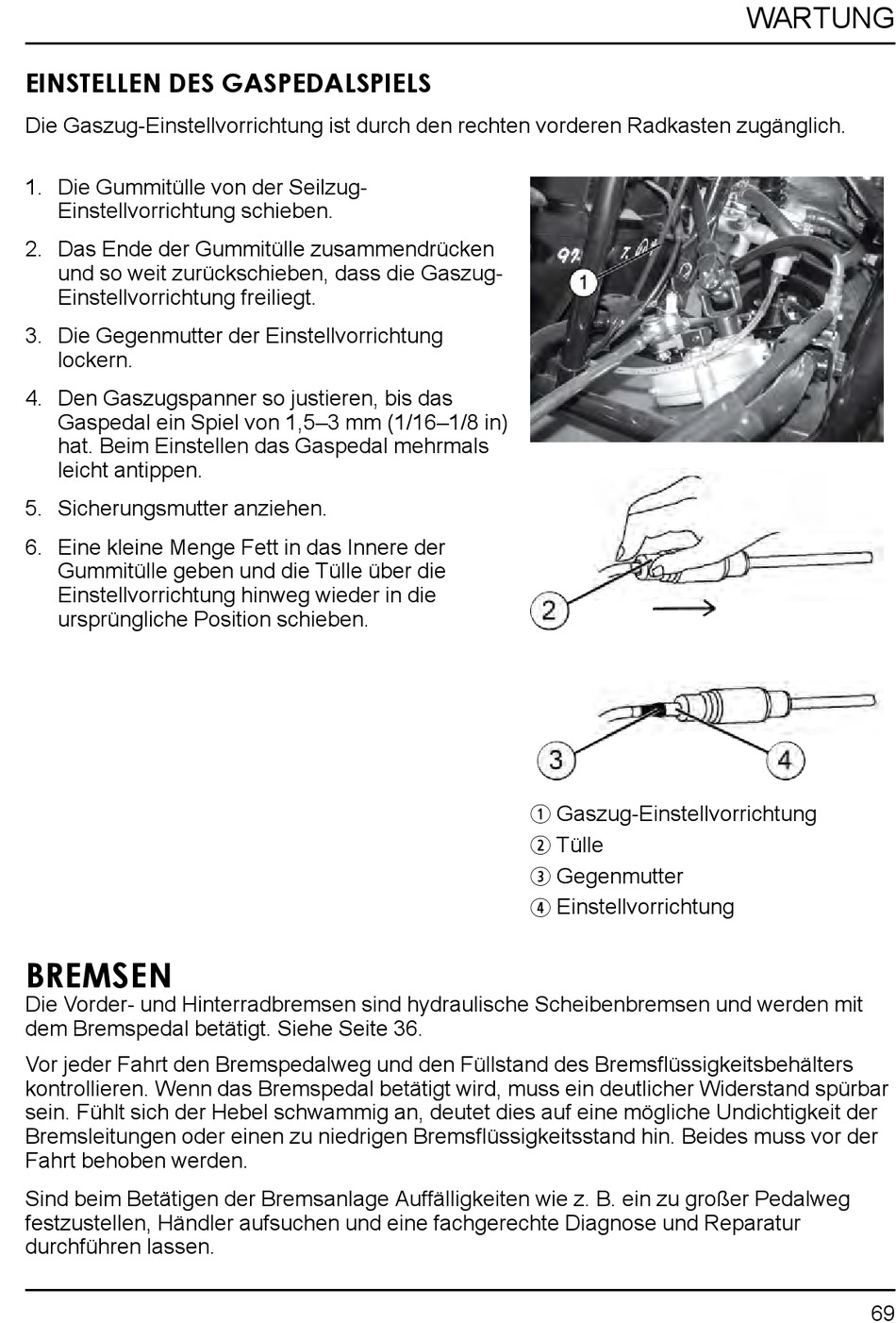

EINSTELLEN DES GASPEDALSPIELS

Die Gaszug-Einstellvorrichtung ist durch den rechten vorderen Radkasten zugänglich.
1. Die Gummitülle von der Seilzug-
Einstellvorrichtung schieben.
2. Das Ende der Gummitülle zusammendrücken
und so weit zurückschieben, dass die Gaszug-
Einstellvorrichtung freiliegt.
3. Die Gegenmutter der Einstellvorrichtung
lockern.
4. Den Gaszugspanner so justieren, bis das
Gaspedal ein Spiel von 1,5–3 mm (1/16–1/8 in)
hat. Beim Einstellen das Gaspedal mehrmals
leicht antippen.
5. Sicherungsmutter anziehen.
6. Eine kleine Menge Fett in das Innere der
Gummitülle geben und die Tülle über die
Einstellvorrichtung hinweg wieder in die
ursprüngliche Position schieben.
BREMSEN
Die Vorder- und Hinterradbremsen sind hydraulische Scheibenbremsen und werden mit
dem Bremspedal betätigt. Siehe Seite 36.
Vor jeder Fahrt den Bremspedalweg und den Füllstand des Bremsflüssigkeitsbehälters
kontrollieren. Wenn das Bremspedal betätigt wird, muss ein deutlicher Widerstand spürbar
sein. Fühlt sich der Hebel schwammig an, deutet dies auf eine mögliche Undichtigkeit der
Bremsleitungen oder einen zu niedrigen Bremsflüssigkeitsstand hin. Beides muss vor der
Fahrt behoben werden.
Sind beim Betätigen der Bremsanlage Auffälligkeiten wie z. B. ein zu großer Pedalweg
festzustellen, Händler aufsuchen und eine fachgerechte Diagnose und Reparatur
durchführen lassen.
q
Gaszug-Einstellvorrichtung
w
Tülle
e
Gegenmutter
r
Einstellvorrichtung
WARTUNG
69
