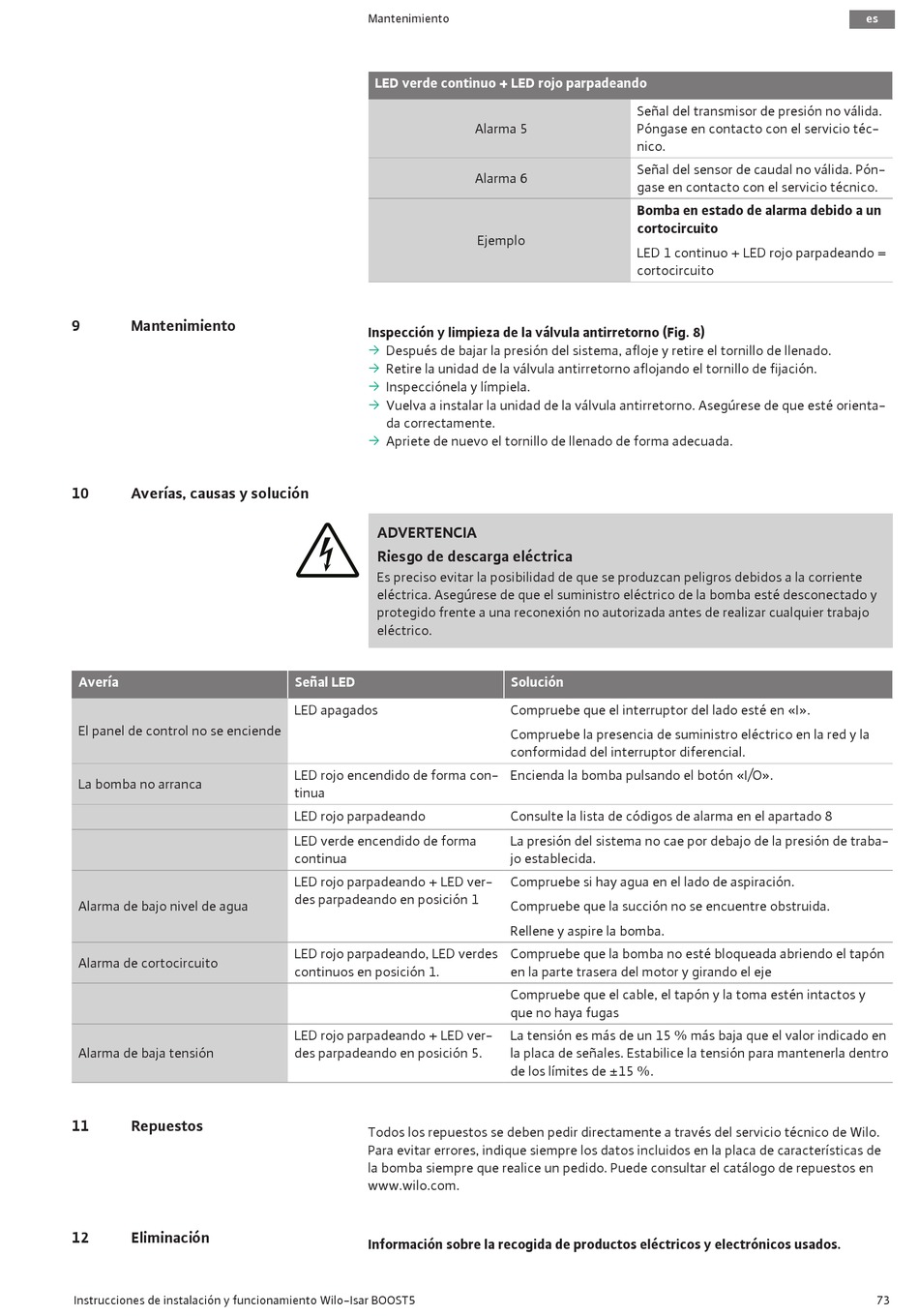

9

Mantenimiento

10 Averías, causas y solución
Avería
El panel de control no se enciende
La bomba no arranca
Alarma de bajo nivel de agua
Alarma de cortocircuito
Alarma de baja tensión
11

Repuestos

12 Eliminación
Instrucciones de instalación y funcionamiento Wilo-Isar BOOST5
Mantenimiento
LED verde continuo + LED rojo parpadeando
Inspección y limpieza de la válvula antirretorno (Fig. 8)
ƒ
Después de bajar la presión del sistema, afloje y retire el tornillo de llenado.
ƒ
Retire la unidad de la válvula antirretorno aflojando el tornillo de fijación.
ƒ
Inspecciónela y límpiela.
ƒ
Vuelva a instalar la unidad de la válvula antirretorno. Asegúrese de que esté orienta-
da correctamente.
ƒ
Apriete de nuevo el tornillo de llenado de forma adecuada.
ADVERTENCIA
Riesgo de descarga eléctrica
Es preciso evitar la posibilidad de que se produzcan peligros debidos a la corriente
eléctrica. Asegúrese de que el suministro eléctrico de la bomba esté desconectado y
protegido frente a una reconexión no autorizada antes de realizar cualquier trabajo
eléctrico.
Señal LED
LED apagados
LED rojo encendido de forma con-
tinua
LED rojo parpadeando
LED verde encendido de forma
continua
LED rojo parpadeando + LED ver-
des parpadeando en posición 1
LED rojo parpadeando, LED verdes
continuos en posición 1.
LED rojo parpadeando + LED ver-
des parpadeando en posición 5.
Todos los repuestos se deben pedir directamente a través del servicio técnico de Wilo.
Para evitar errores, indique siempre los datos incluidos en la placa de características de
la bomba siempre que realice un pedido. Puede consultar el catálogo de repuestos en
www.wilo.com.
Información sobre la recogida de productos eléctricos y electrónicos usados.
Señal del transmisor de presión no válida.
Alarma 5 Póngase en contacto con el servicio téc-
nico.
Señal del sensor de caudal no válida. Pón-
Alarma 6
gase en contacto con el servicio técnico.
Bomba en estado de alarma debido a un
cortocircuito
Ejemplo
LED 1 continuo + LED rojo parpadeando =
cortocircuito
Solución
Compruebe que el interruptor del lado esté en «I».
Compruebe la presencia de suministro eléctrico en la red y la
conformidad del interruptor diferencial.
Encienda la bomba pulsando el botón «I/O».
Consulte la lista de códigos de alarma en el apartado 8
La presión del sistema no cae por debajo de la presión de traba-
jo establecida.
Compruebe si hay agua en el lado de aspiración.
Compruebe que la succión no se encuentre obstruida.
Rellene y aspire la bomba.
Compruebe que la bomba no esté bloqueada abriendo el tapón
en la parte trasera del motor y girando el eje
Compruebe que el cable, el tapón y la toma estén intactos y
que no haya fugas
La tensión es más de un 15 % más baja que el valor indicado en
la placa de señales. Estabilice la tensión para mantenerla dentro
de los límites de ±15 %.
