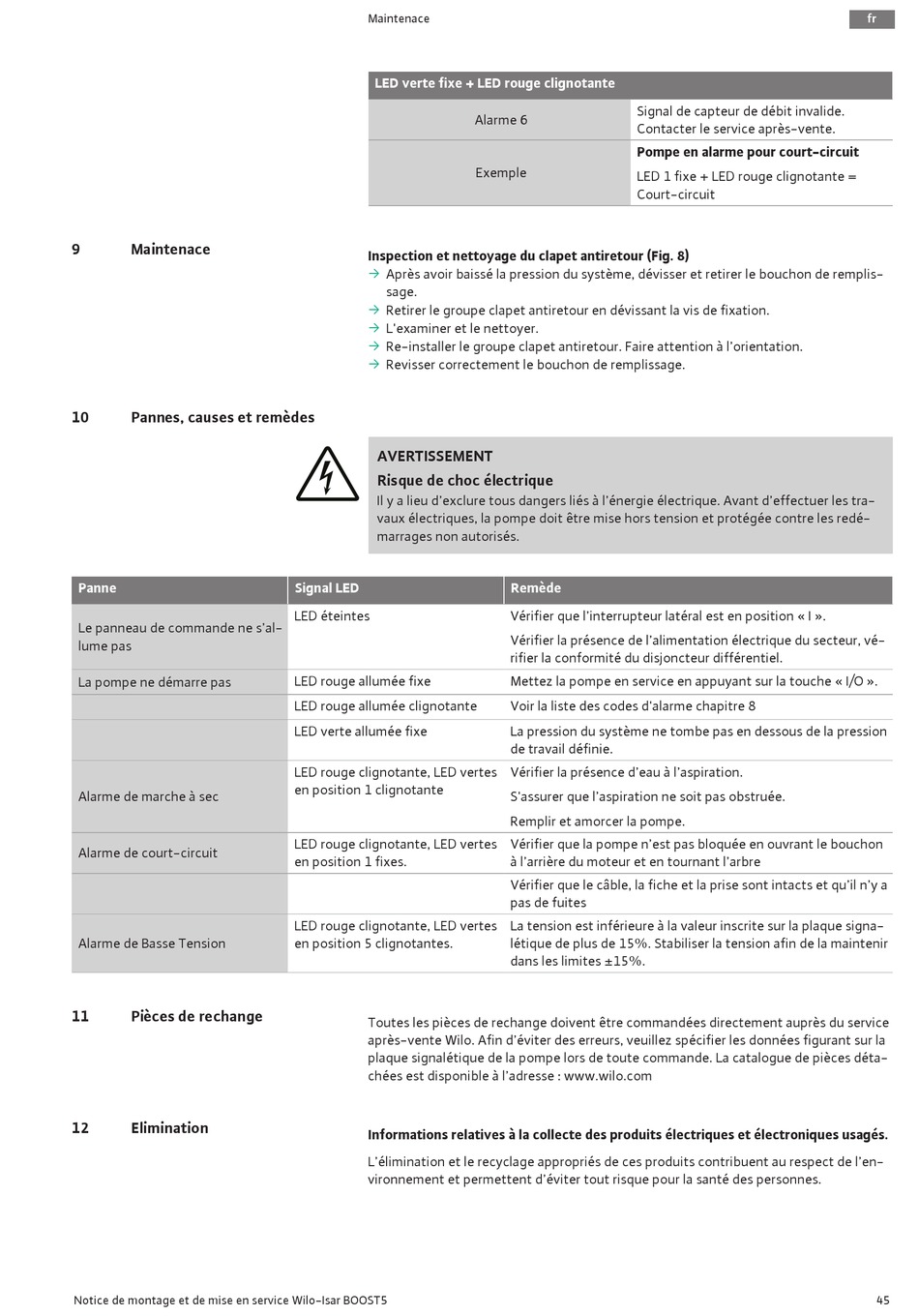

9

Maintenace

10 Pannes, causes et remèdes
Panne
Le panneau de commande ne s'al-
lume pas
La pompe ne démarre pas
Alarme de marche à sec
Alarme de court-circuit
Alarme de Basse Tension
11 Pièces de rechange
12

Elimination

Notice de montage et de mise en service Wilo-Isar BOOST5
Maintenace
LED verte fixe + LED rouge clignotante
Inspection et nettoyage du clapet antiretour (Fig. 8)
ƒ
Après avoir baissé la pression du système, dévisser et retirer le bouchon de remplis-
sage.
ƒ
Retirer le groupe clapet antiretour en dévissant la vis de fixation.
ƒ
L'examiner et le nettoyer.
ƒ
Re-installer le groupe clapet antiretour. Faire attention à l'orientation.
ƒ
Revisser correctement le bouchon de remplissage.
AVERTISSEMENT
Risque de choc électrique
Il y a lieu d'exclure tous dangers liés à l'énergie électrique. Avant d'effectuer les tra-
vaux électriques, la pompe doit être mise hors tension et protégée contre les redé-
marrages non autorisés.
Signal LED
LED éteintes
LED rouge allumée fixe
LED rouge allumée clignotante
LED verte allumée fixe
LED rouge clignotante, LED vertes
en position 1 clignotante
LED rouge clignotante, LED vertes
en position 1 fixes.
LED rouge clignotante, LED vertes
en position 5 clignotantes.
Toutes les pièces de rechange doivent être commandées directement auprès du service
après-vente Wilo. Afin d'éviter des erreurs, veuillez spécifier les données figurant sur la
plaque signalétique de la pompe lors de toute commande. La catalogue de pièces déta-
chées est disponible à l'adresse : www.wilo.com
Informations relatives à la collecte des produits électriques et électroniques usagés.
L'élimination et le recyclage appropriés de ces produits contribuent au respect de l'en-
vironnement et permettent d'éviter tout risque pour la santé des personnes.
Signal de capteur de débit invalide.
Alarme 6
Contacter le service après-vente.
Pompe en alarme pour court-circuit
Exemple
LED 1 fixe + LED rouge clignotante =
Court-circuit
Remède
Vérifier que l'interrupteur latéral est en position « I ».
Vérifier la présence de l'alimentation électrique du secteur, vé-
rifier la conformité du disjoncteur différentiel.
Mettez la pompe en service en appuyant sur la touche « I/O ».
Voir la liste des codes d'alarme chapitre 8
La pression du système ne tombe pas en dessous de la pression
de travail définie.
Vérifier la présence d'eau à l'aspiration.
S'assurer que l'aspiration ne soit pas obstruée.
Remplir et amorcer la pompe.
Vérifier que la pompe n'est pas bloquée en ouvrant le bouchon
à l'arrière du moteur et en tournant l'arbre
Vérifier que le câble, la fiche et la prise sont intacts et qu'il n'y a
pas de fuites
La tension est inférieure à la valeur inscrite sur la plaque signa-
létique de plus de 15%. Stabiliser la tension afin de la maintenir
dans les limites ±15%.
