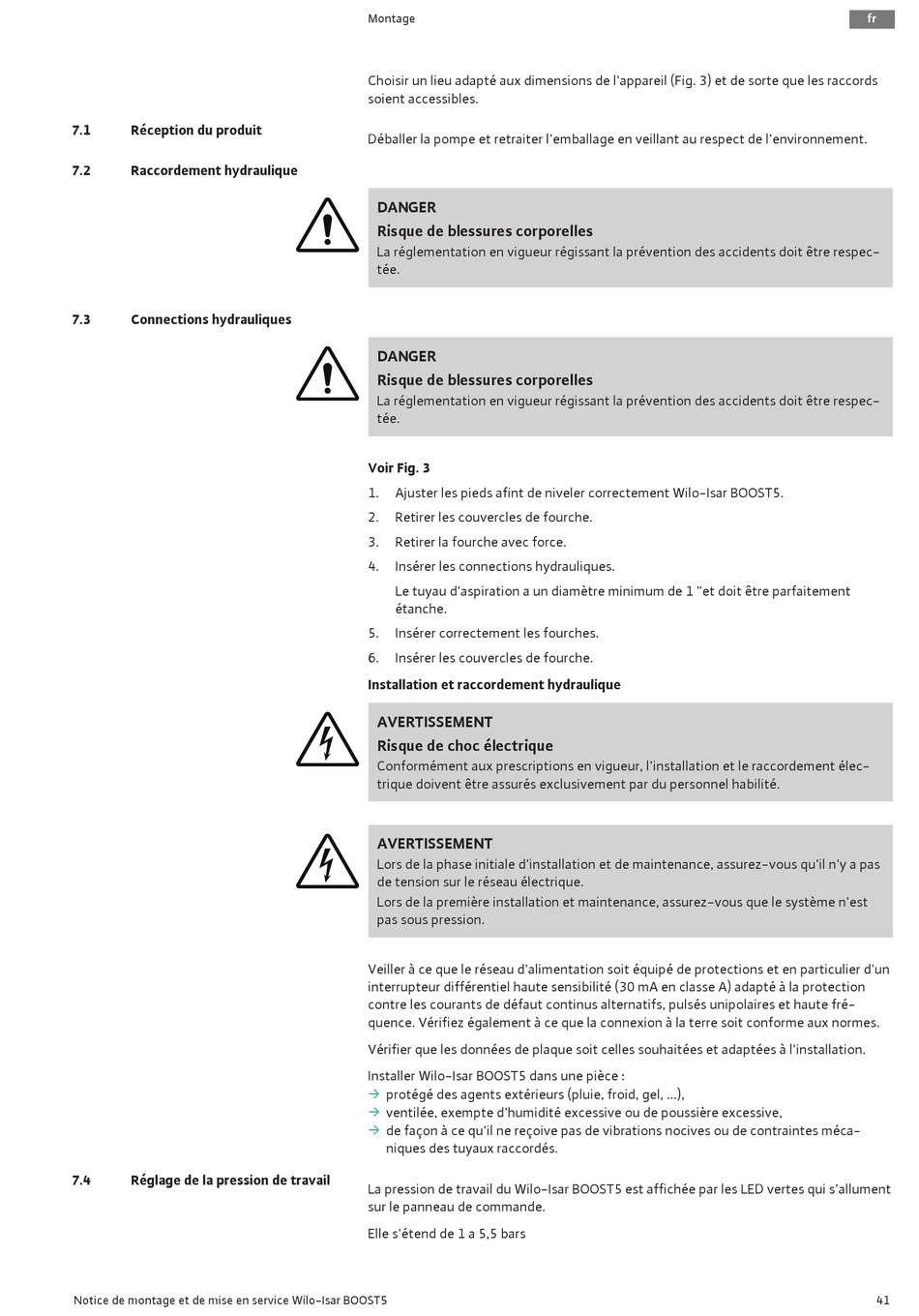

7.1 Réception du produit
7.2

Raccordement hydraulique

7.3

Connections hydrauliques

7.4 Réglage de la pression de travail
Notice de montage et de mise en service Wilo-Isar BOOST5
Montage
Choisir un lieu adapté aux dimensions de l'appareil (Fig. 3) et de sorte que les raccords
soient accessibles.
Déballer la pompe et retraiter l'emballage en veillant au respect de l'environnement.
DANGER
Risque de blessures corporelles
La réglementation en vigueur régissant la prévention des accidents doit être respec-
tée.
DANGER
Risque de blessures corporelles
La réglementation en vigueur régissant la prévention des accidents doit être respec-
tée.
Voir Fig. 3
1. Ajuster les pieds afint de niveler correctement Wilo-Isar BOOST5.
2. Retirer les couvercles de fourche.
3. Retirer la fourche avec force.
4. Insérer les connections hydrauliques.
Le tuyau d'aspiration a un diamètre minimum de 1 "et doit être parfaitement
étanche.
5. Insérer correctement les fourches.
6. Insérer les couvercles de fourche.
Installation et raccordement hydraulique
AVERTISSEMENT
Risque de choc électrique
Conformément aux prescriptions en vigueur, l'installation et le raccordement élec-
trique doivent être assurés exclusivement par du personnel habilité.
AVERTISSEMENT
Lors de la phase initiale d'installation et de maintenance, assurez-vous qu'il n'y a pas
de tension sur le réseau électrique.
Lors de la première installation et maintenance, assurez-vous que le système n'est
pas sous pression.
Veiller à ce que le réseau d'alimentation soit équipé de protections et en particulier d'un
interrupteur différentiel haute sensibilité (30 mA en classe A) adapté à la protection
contre les courants de défaut continus alternatifs, pulsés unipolaires et haute fré-
quence. Vérifiez également à ce que la connexion à la terre soit conforme aux normes.
Vérifier que les données de plaque soit celles souhaitées et adaptées à l'installation.
Installer Wilo-Isar BOOST5 dans une pièce :
ƒ
protégé des agents extérieurs (pluie, froid, gel, ...),
ƒ
ventilée, exempte d'humidité excessive ou de poussière excessive,
ƒ
de façon à ce qu'il ne reçoive pas de vibrations nocives ou de contraintes méca-
niques des tuyaux raccordés.
La pression de travail du Wilo-Isar BOOST5 est affichée par les LED vertes qui s'allument
sur le panneau de commande.
Elle s'étend de 1 a 5,5 bars
