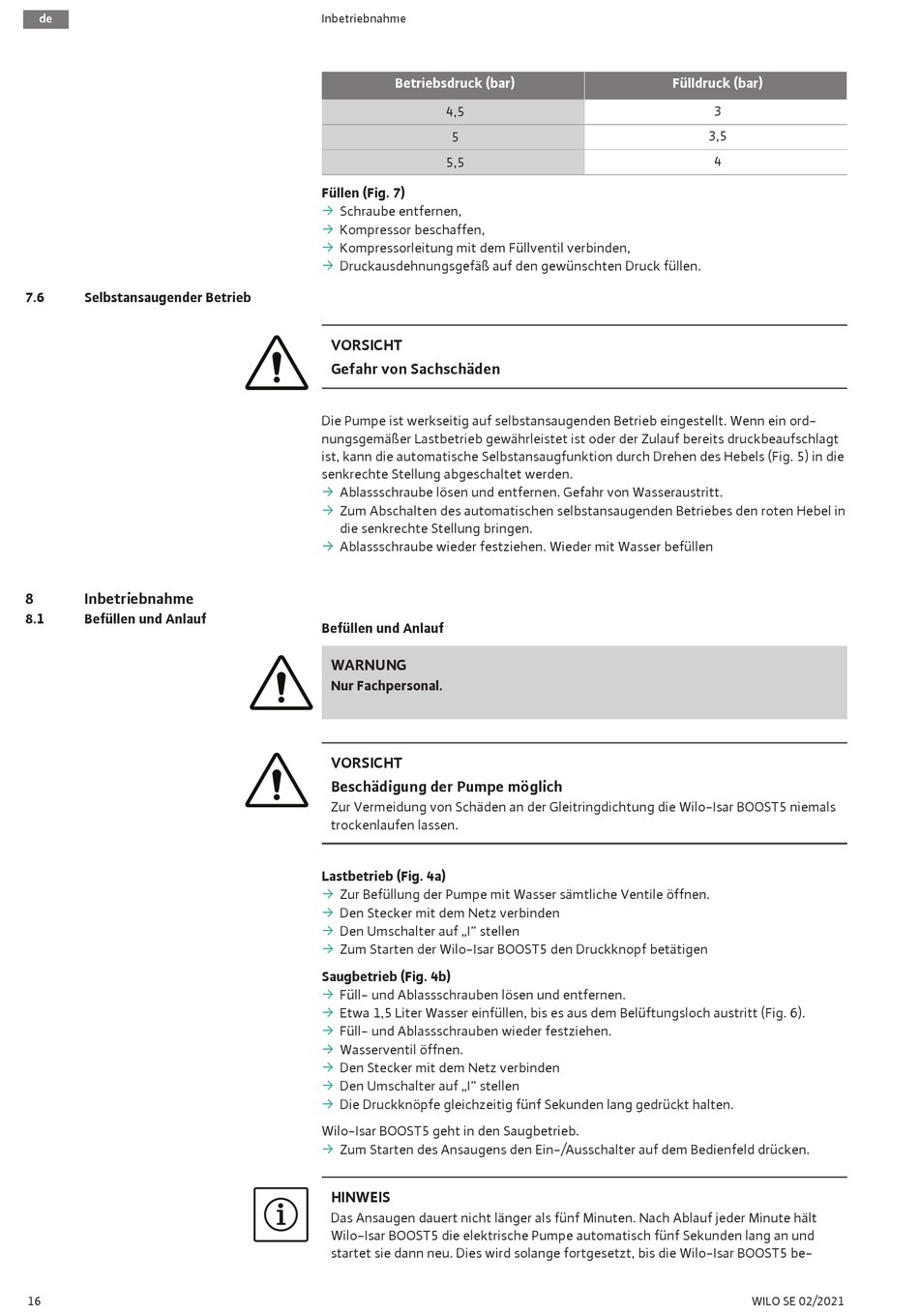

de
7.6

Selbstansaugender Betrieb

8

Inbetriebnahme

8.1 Befüllen und Anlauf
16
Inbetriebnahme
Betriebsdruck (bar)
4,5
5
5,5
Füllen (Fig. 7)
ƒ
Schraube entfernen,
ƒ
Kompressor beschaffen,
ƒ
Kompressorleitung mit dem Füllventil verbinden,
ƒ
Druckausdehnungsgefäß auf den gewünschten Druck füllen.
VORSICHT
Gefahr von Sachschäden
Die Pumpe ist werkseitig auf selbstansaugenden Betrieb eingestellt. Wenn ein ord-
nungsgemäßer Lastbetrieb gewährleistet ist oder der Zulauf bereits druckbeaufschlagt
ist, kann die automatische Selbstansaugfunktion durch Drehen des Hebels (Fig. 5) in die
senkrechte Stellung abgeschaltet werden.
ƒ
Ablassschraube lösen und entfernen. Gefahr von Wasseraustritt.
ƒ
Zum Abschalten des automatischen selbstansaugenden Betriebes den roten Hebel in
die senkrechte Stellung bringen.
ƒ
Ablassschraube wieder festziehen. Wieder mit Wasser befüllen
Befüllen und Anlauf
WARNUNG
Nur Fachpersonal.
VORSICHT
Beschädigung der Pumpe möglich
Zur Vermeidung von Schäden an der Gleitringdichtung die Wilo-Isar BOOST5 niemals
trockenlaufen lassen.
Lastbetrieb (Fig. 4a)
ƒ
Zur Befüllung der Pumpe mit Wasser sämtliche Ventile öffnen.
ƒ
Den Stecker mit dem Netz verbinden
ƒ
Den Umschalter auf „I" stellen
ƒ
Zum Starten der Wilo-Isar BOOST5 den Druckknopf betätigen
Saugbetrieb (Fig. 4b)
ƒ
Füll- und Ablassschrauben lösen und entfernen.
ƒ
Etwa 1,5 Liter Wasser einfüllen, bis es aus dem Belüftungsloch austritt (Fig. 6).
ƒ
Füll- und Ablassschrauben wieder festziehen.
ƒ
Wasserventil öffnen.
ƒ
Den Stecker mit dem Netz verbinden
ƒ
Den Umschalter auf „I" stellen
ƒ
Die Druckknöpfe gleichzeitig fünf Sekunden lang gedrückt halten.
Wilo-Isar BOOST5 geht in den Saugbetrieb.
ƒ
Zum Starten des Ansaugens den Ein-/Ausschalter auf dem Bedienfeld drücken.
HINWEIS
Das Ansaugen dauert nicht länger als fünf Minuten. Nach Ablauf jeder Minute hält
Wilo-Isar BOOST5 die elektrische Pumpe automatisch fünf Sekunden lang an und
startet sie dann neu. Dies wird solange fortgesetzt, bis die Wilo-Isar BOOST5 be-
Fülldruck (bar)
3
3,5
4
