3�6�5�- MESSUNG EINES DREIPHASENNETZES MIT 3-DRAHT-ANSCHLUSS: CVM-E3-
MINI-MC UND CVM-E3-MINI-MC-WIETH

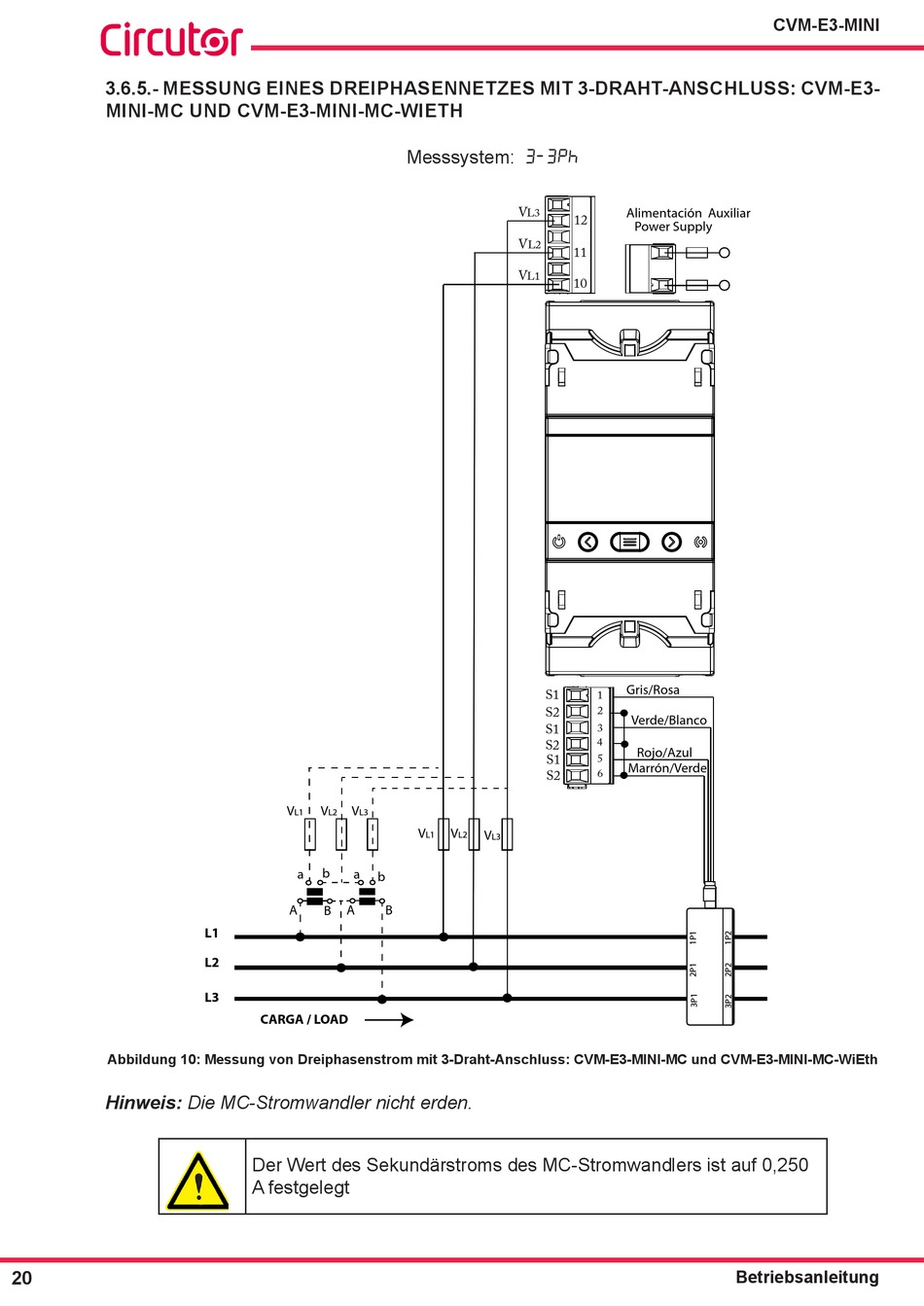

Abbildung 10: Messung von Dreiphasenstrom mit 3-Draht-Anschluss: CVM-E3-MINI-MC und CVM-E3-MINI-MC-WiEth
Hinweis: Die MC-Stromwandler nicht erden.
20
V V V
L1 L2 L3
b
a a
b
A A
B
L1
L2
L3
CARGA / LOAD
Der Wert des Sekundärstroms des MC-Stromwandlers ist auf 0,250
A festgelegt
Messsystem:
3-3Ph
V
L3
V
L2
V
L1
S1
S2
S1
S2
S1
S2
V V
V
L1 L2
L3
B
Alimentación Auxiliar
12
Power Supply
11
10
Gris/Rosa
1
2
Verde/Blanco
3
4
Rojo/Azul
5
Marrón/Verde
6
