CVM-E3-MINI
3�6�14�- MESSUNG EINES EINPHASENNETZES VON PHASE ZU PHASE MIT 2 DRÄH-
TEN: CVM-E3-MINI-FLEX UND CVM-E3-MINI-FLEX-WiEth
L1
L2

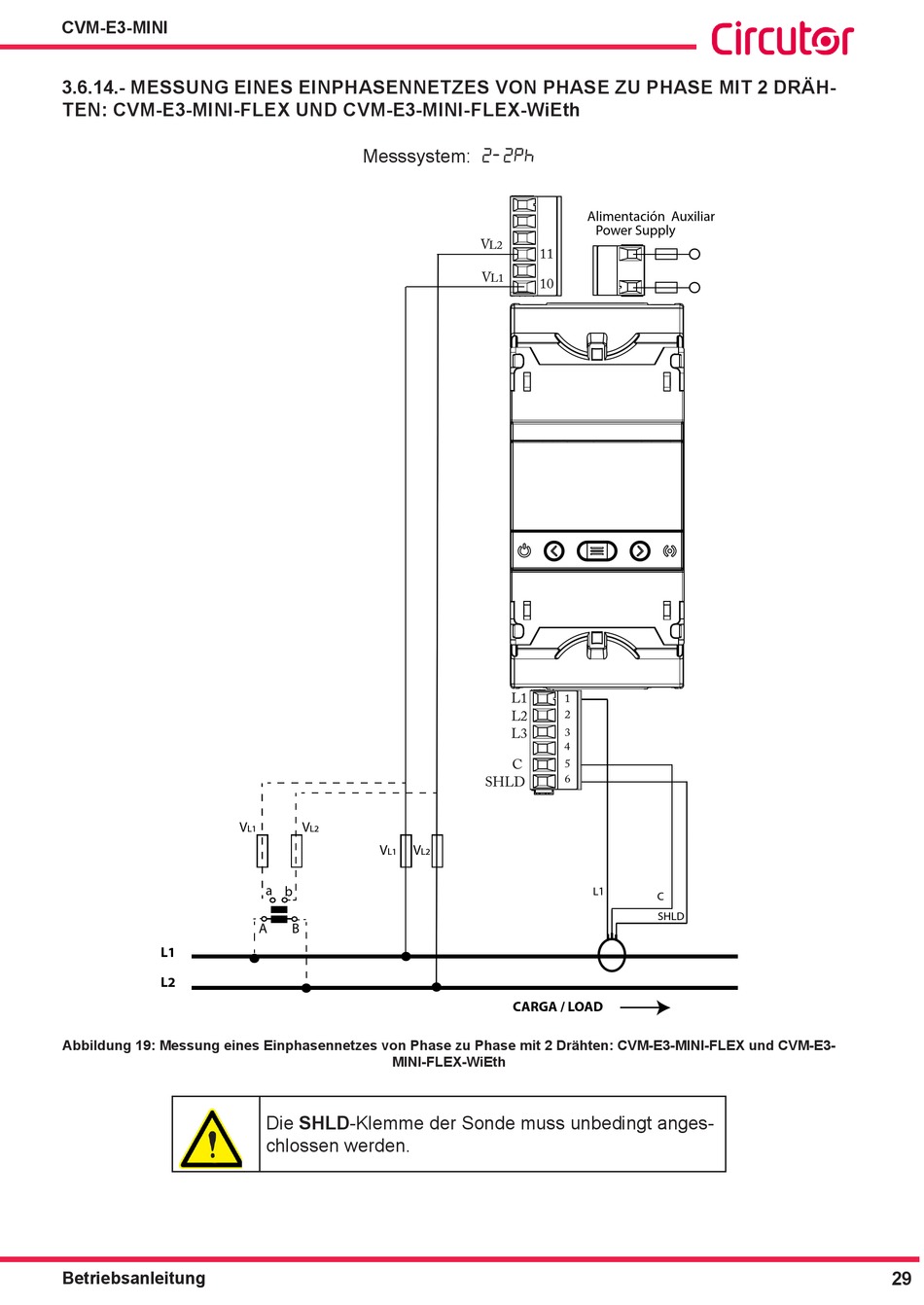

Abbildung 19: Messung eines Einphasennetzes von Phase zu Phase mit 2 Drähten: CVM-E3-MINI-FLEX und CVM-E3-
Betriebsanleitung
Messsystem:
V V
L1 L2
V V
L1
a b
A B
MINI-FLEX-WiEth
Die SHLD-Klemme der Sonde muss unbedingt anges-
chlossen werden.
2-2Ph
Alimentación Auxiliar
V
L2
11
V
L1
10
L1
1
L2 2
L3
3
4
C
5
6
SHLD
L2
L1
CARGA / LOAD
Power Supply
C
SHLD
29
