3�6�12�- MESSUNG EINES EINPHASENNETZES MIT 2-DRAHT-ANSCHLUSS: CVM-E3-MI-
NI-ITF UND CVM-E3-MINI-ITF-WiEth
L1
L2

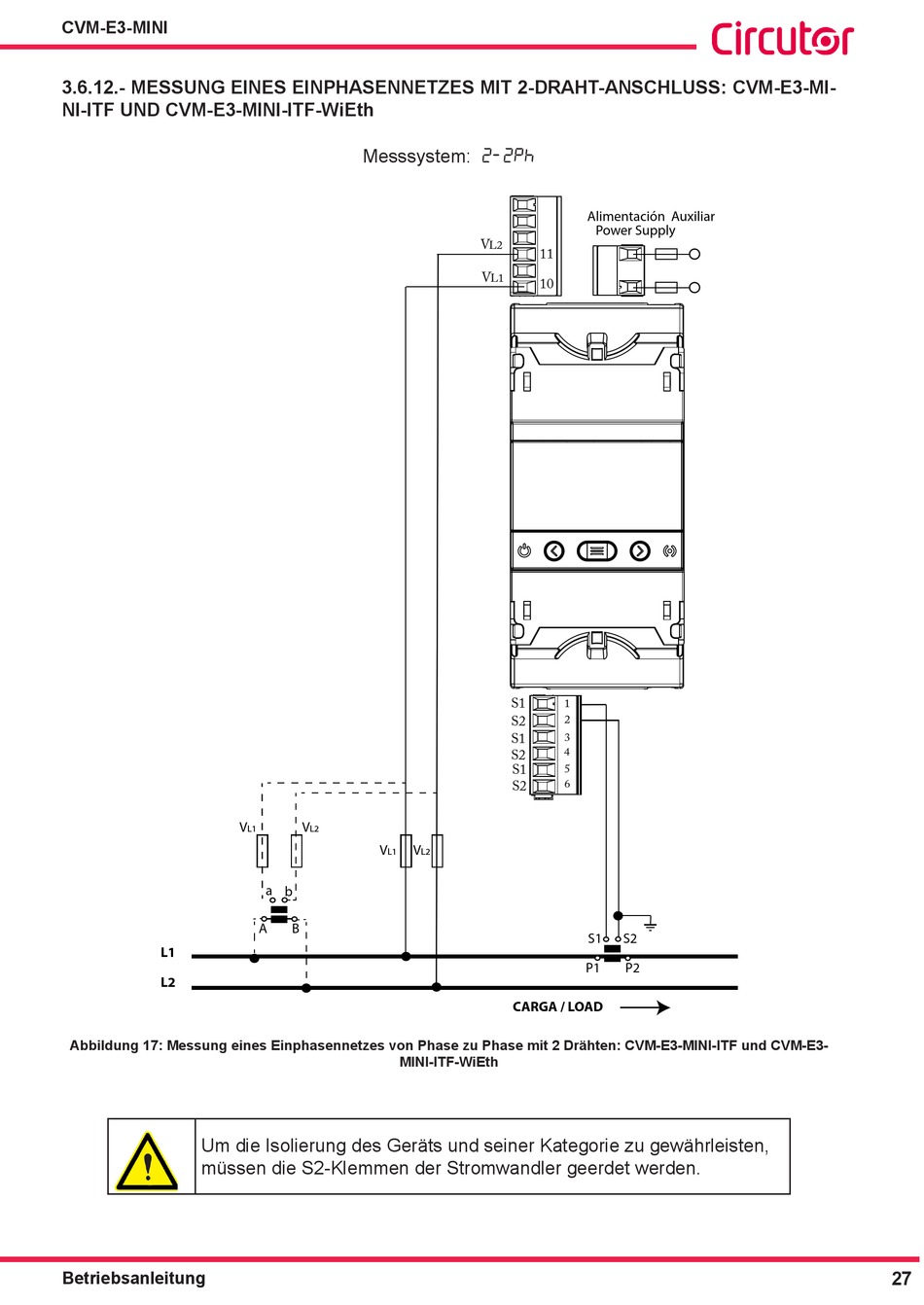

Abbildung 17: Messung eines Einphasennetzes von Phase zu Phase mit 2 Drähten: CVM-E3-MINI-ITF und CVM-E3-
Um die Isolierung des Geräts und seiner Kategorie zu gewährleisten,
müssen die S2-Klemmen der Stromwandler geerdet werden.
Betriebsanleitung
Messsystem:
V
V
L1
L2
V
V
L1
a b
A
B
MINI-ITF-WiEth
2-2Ph
