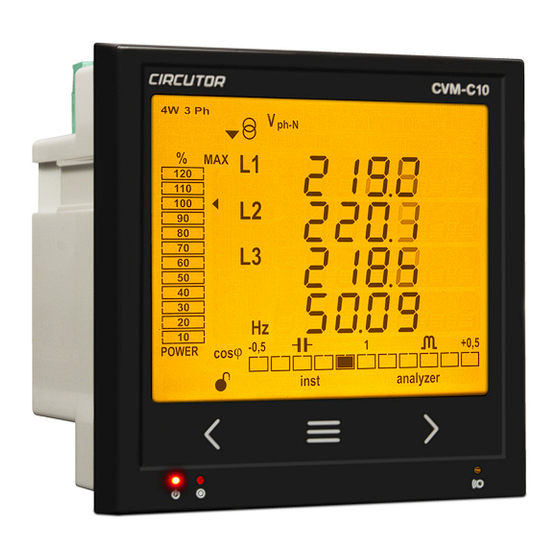

Circutor CVM-C10 Series Betriebsanleitung

Leistungsanalyser
Vorschau ausblenden Andere Handbücher für CVM-C10 Series:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Leistungsanalyser
CVM-C10
BETRIEBSANLEITUNG
(M001B01-06-15A)

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Circutor CVM-C10 Series

Inhaltszusammenfassung für Circutor CVM-C10 Series

  • Seite 1 Leistungsanalyser CVM-C10 BETRIEBSANLEITUNG (M001B01-06-15A)
  • Seite 2 CVM-C10 Betriebsanleitung...

  • Seite 3: Sicherheitshinweise

    Bei Nichteinhaltung oder unsachgemäßer Ausführung von Anweisungen in dieser Anleitung, vor denen dieses Symbol steht, können Personen- oder Sachschäden am Gerät und/oder an den Anlagen entstehen. CIRCUTOR, SA behält sich das Recht vor, die Eigenschaften oder die Betriebsanleitung der Produkte ohne vorherige Ankündigung ändern zu können.

  • Seite 4: Inhaltsverzeichnis

    CVM-C10 INHALT SICHERHEITSHINWEISE ��������������������������������������������������������������������������������������������������������������������������������������� 3 HAFTUNGSAUSSCHLUSS ������������������������������������������������������������������������������������������������������������������������������������ 3 INHALT ��������������������������������������������������������������������������������������������������������������������������������������������������������������������4 ÄNDERUNGSPROTOKOLL ����������������������������������������������������������������������������������������������������������������������������������� 6 1�- KONTROLLEN BEI ANLIEFERUNG ���������������������������������������������������������������������������������������������������������������� 7 2�- PRODUKTBESCHREIBUNG ���������������������������������������������������������������������������������������������������������������������������� 7 3�- EINBAU DES GERÄTES ����������������������������������������������������������������������������������������������������������������������������������� 8 3�1�- EINIGE EMPFEHLUNGEN VORAB ����������������������������������������������������������������������������������������������������������� 8 3�2�- INSTALLATION ������������������������������������������������������������������������������������������������������������������������������������������ 9 3�3�- STECKERBELEGUNG DES GERÄTES �������������������������������������������������������������������������������������������������� 10 3�3�1�- Klemmenbeschreibung, Modelle CVM-C10-ITF, CVM-C10-MC und CVM-C10-mV�...
  • Seite 5 CVM-C10 4�9�15� Energiewerte löschen ������������������������������������������������������������������������������������������������������������������� 45 4�9�16� Auswahl des Energiebereichs ����������������������������������������������������������������������������������������������������� 45 4�9�17� Aktivierung des Anzeigebildschirms der Harmonischen� ��������������������������������������������������������� 46 4�9�18� Kohlendioxid-Emissionsrate kg CO für erzeugte Energie ������������������������������������������������������� 46 4�9�19� Kohlendioxid-Emmisionsrate kg CO für verbrauchte Energie ������������������������������������������������ 47 4�9�20� Kostenverhältnis für verbrauchte Energie ��������������������������������������������������������������������������������� 48 4�9�21�...

  • Seite 6: Änderungsprotokoll

    CVM-C10 ÄNDERUNGSPROTOKOLL Tabelle 1: Änderungsprotokoll� Datum Version Beschreibung 11/14 M001B01-06-14D Erste Version Änderungen in den Absätzen: 11/14 M001B01-06-14E 3.3.2 - 3.4.2- 3.4.8 - 4.5 - 4.9 - 4.10.3.1 Änderungen in den Absätzen: 01/15 M001B01-03-15A 2 - 3.3.- 3.4- 4.1- 4.9.4 -4.9.28 - 4.10 - 4.10.3.2 - 5 Betriebsanleitung...

  • Seite 7: Kontrollen Bei Anlieferung

    - 2 Halter für die hintere Befestigung des Gerätes, - 5 Steckverbinder. Wenn bei der Anlieferung des Produkts Mängel festgestellt werden, muss unverzüglich der Spediteur und/oder der Kundendienst von CIRCUTOR verständigt werden. 2�- PRODUKTBESCHREIBUNG Bei dem CVM-C10 handelt es sich um ein Gerät zur Messung, Berechnung und Anzeige der...

  • Seite 8: Einbau Des Gerätes

    CVM-C10 Das Gerät besitzt: - 3 Tasten zum Navigieren zwischen den verschiedenen Bildschirmen und zur Program- mierung des Gerätes. - 3 LED zur Anzeige: CPU, ALARM und TASTE. - LCD-Display zur Anzeige aller Parameter - 2 Digitaleingänge zur Tarifauswahl oder Erfassung des logischen Zustandes der äußeren Signale.

  • Seite 9: 3�2�- Installation

    CVM-C10 Vor der Durchführung von Arbeiten zur Wartung, Reparatur oder Änderung der Anschlüsse müssen sowohl die Netzversorgung als auch die interne Stromver- sorgung des Gerätes ausgeschaltet werden. Setzen Sie sich bitte bei Verdacht auf Störungen mit dem Kundendienst in Ver- bindung.

  • Seite 10: 3�3�- Steckerbelegung Des Gerätes

    CVM-C10 3.3.- STECKERBELEGUNG DES GERÄTES 3�3�1�- Klemmenbeschreibung, Modelle CVM-C10-ITF, CVM-C10-MC und CVM-C10-mV� Tabelle 2:Klemmenbeschreibung des CVM-C10-ITF, CVM-C10-MC und CVM-C10-mV� Steckerbelegung des Gerätes 1: A1 Hilfsversorgung. 13: I2, Digitaleingang 2 / Tarifauswahl 2: A2 Hilfsversorgung. 14: V Spannungseingang L1 3: Rc, Gemeinsamer Anschluss Relaisausgänge 15: V Spannungseingang L2 4: R2, Relaisausgang 2...

  • Seite 11: 3�3�2�- Klemmenbeschreibung, Modell Cvm-C10-Itf-In

    CVM-C10 3�3�2�- Klemmenbeschreibung, Modell CVM-C10-ITF-IN� Tabelle 3:Klemmenbeschreibung des CVM-C10-ITF-IN� Steckerbelegung des Gerätes 1: A1 Hilfsversorgung. 13: I2, Digitaleingang 2 / Tarifauswahl 2: A2 Hilfsversorgung. 14: V Spannungseingang L1 3: Rc, Gemeinsamer Anschluss Relaisausgänge 15: V Spannungseingang L2 4: R2, Relaisausgang 2 16: V ,Spannungseingang L3 5: R1, Relaisausgang 1...

  • Seite 12: 3�4�- Übersicht Der Anschlüsse

    CVM-C10 3.4.- ÜBERSICHT DER ANSCHLÜSSE 3�4�1�- Messung in Dreiphasen-Stromkreisen mit 4-Draht-Anschluss, Modelle CVM-C10- ITF und CVM-C10-mV� Messsystem: Power Supply OUTPUTS S0- S0+ S0+ RS485 INPUTS A(+) B(-) I1 I2 POWER SUPPLY Rc R2 R1 Tc T2 T1 Ph-Ph Ph-N 300V ~ 520V ~ P2 P1 LOAD...

  • Seite 13: 3�4�2�- Messung In Dreiphasen-Stromkreisen Mit 4-Draht-Anschluss, Modell Cvm-C10-Itf-In

    CVM-C10 3�4�2�- Messung in Dreiphasen-Stromkreisen mit 4-Draht-Anschluss, Modell CVM-C10- ITF-IN� Messsystem: Power Supply OUTPUTS RS485 INPUTS A(+) B(-) I1 I2 POWER SUPPLY Rc R2 R1 Ph-Ph Ph-N 300V ~ 520V ~ P2 P1 LOAD Abbildung 4: Dreiphasen-Messung mit 4-Draht-Anschluss, Modell CVM-C10-ITF-IN� Betriebsanleitung...

  • Seite 14: 3�4�3�- Messung In Dreiphasen-Stromkreisen Mit 4-Draht-Anschluss, Modell Cvm-C10-Mc

    CVM-C10 3�4�3�- Messung in Dreiphasen-Stromkreisen mit 4-Draht-Anschluss, Modell CVM-C10- MC� Messsystem: Power Supply OUTPUTS S0- S0+ S0+ RS485 INPUTS A(+) B(-) I1 I2 POWER SUPPLY Rc R2 R1 Tc T2 T1 Ph-Ph Ph-N 300V ~ 520V ~ P2 P1 LOAD Abbildung 5: Dreiphasen-Messung mit 4-Draht-Anschluss, Modell CVM-C10-MC�...

  • Seite 15: Cvm-C10-Mv

    CVM-C10 3�4�4�- Messung in Dreiphasen-Stromkreisen mit 3-Draht-Anschluss, Modelle CVM-C10- ITF und CVM-C10-mV� Messsystem: Power Supply OUTPUTS S0- S0+ S0+ RS485 INPUTS A(+) B(-) I1 I2 POWER SUPPLY Rc R2 R1 Tc T2 T1 Ph-Ph Ph-N 300V ~ 520V ~ P2 P1 P2 S1 P2 S1 LOAD...

  • Seite 16: 3�4�5�- Messung In Dreiphasen-Stromkreisen Mit 3-Draht-Anschluss, Modell Cvm-C10-Mc

    CVM-C10 3�4�5�- Messung in Dreiphasen-Stromkreisen mit 3-Draht-Anschluss, Modell CVM-C10- MC� Messsystem: Power Supply OUTPUTS S0- S0+ S0+ RS485 INPUTS A(+) B(-) I1 I2 POWER SUPPLY Rc R2 R1 Tc T2 T1 Ph-Ph Ph-N 300V ~ 520V ~ P2 P1 LOAD Abbildung 7: Dreiphasen-Messung mit 3-Draht-Anschluss, Modell CVM-C10-MC�...

  • Seite 17: 3�4�6�- Messung In Dreiphasen-Stromkreisen Mit 3-Draht-Anschluss Und Spannungswandlern In Aron-Schaltung, Modelle Cvm-C10-Itf, Cvm-C10-Mc Und Cvm-C10-Mv

    CVM-C10 3�4�6�- Messung in Dreiphasen-Stromkreisen mit 3-Draht-Anschluss und Spannungs- wandlern in ARON-Schaltung, Modelle CVM-C10-ITF, CVM-C10-MC und CVM-C10-mV� Messsystem: Power Supply OUTPUTS S0- S0+ S0+ RS485 INPUTS A(+) B(-) I1 I2 POWER SUPPLY Rc R2 R1 Tc T2 T1 Ph-Ph Ph-N 300V ~ 520V ~ P2 P1...

  • Seite 18: 3�4�7�- Messung In Zweiphasen-Stromkreisen Mit 3-Draht-Anschluss, Modelle Cvm-C10-Itf

    CVM-C10 3�4�7�- Messung in Zweiphasen-Stromkreisen mit 3-Draht-Anschluss, Modelle CVM-C10- ITF, CVM-C10-MC und CVM-C10-mV� Messsystem: Power Supply OUTPUTS S0- S0+ S0+ RS485 INPUTS A(+) B(-) I1 I2 POWER SUPPLY Rc R2 R1 Tc T2 T1 Ph-Ph Ph-N 300V ~ 520V ~ P2 P1 LOAD Abbildung 9: Zweiphasen-Messung mit 3-Draht-Anschluss, Modelle CVM-C10-ITF, CVM-C10-MC und CVM-C10-mV�...

  • Seite 19: 3�4�8�- Messung In Zweiphasen-Stromkreisen Mit 3 Draht-Anschluss, Modell Cvm-C10-Itf-In

    CVM-C10 3�4�8�- Messung in Zweiphasen-Stromkreisen mit 3 Draht-Anschluss, Modell CVM-C10- ITF-IN� Messsystem: Power Supply OUTPUTS RS485 INPUTS A(+) B(-) I1 I2 POWER SUPPLY Rc R2 R1 Ph-Ph Ph-N 300V ~ 520V ~ P2 P1 LOAD Abbildung 10: Zweiphasen-Messung mit 3 Draht-Anschluss, Modell CVM-C10-ITF-IN� Betriebsanleitung...

  • Seite 20: 3�4�9�- Messung In Einphasen-Stromkreisen, Phase-Zu-Phase, 2 Drähte, Modelle Cvm-C10-Itf

    CVM-C10 3�4�9�- Messung in Einphasen-Stromkreisen, Phase-zu-Phase, 2 Drähte, Modelle CVM- C10-ITF, CVM-C10-MC und CVM-C10-mV� Messsystem: Power Supply OUTPUTS S0- S0+ S0+ RS485 INPUTS A(+) B(-) I1 I2 POWER SUPPLY Rc R2 R1 Tc T2 T1 Ph-Ph Ph-N 300V ~ 520V ~ P2 P1 LOAD Abbildung 11: Einphasen-Messung, Phase-zu-Phase, 2 Drähte, Modelle CVM-C10-ITF, CVM-C10-MC und CVM-C10-...

  • Seite 21: 3�4�10�- Messung In Einphasen-Stromkreisen, Phase-Zu-Neutralleiter, 2 Drähte, Modelle

    CVM-C10 3�4�10�- Messung in Einphasen-Stromkreisen, Phase-zu-Neutralleiter, 2 Drähte, Modelle CVM-C10-ITF, CVM-C10-MC und CVM-C10-mV� Messsystem: Power Supply OUTPUTS S0- S0+ S0+ RS485 INPUTS A(+) B(-) I1 I2 POWER SUPPLY Rc R2 R1 Tc T2 T1 Ph-Ph Ph-N 300V ~ 520V ~ P2 P1 LOAD Abbildung 12: Einphasen-Messung, Phase-zu-Neutralleiter, 2 Drähte, Modelle CVM-C10-ITF, CVM-C10-MC und CVM-...

  • Seite 22: Betrieb

    CVM-C10 4�- BETRIEB Der CVM-C10 ist ein Leistungsanalyser mit Vier-Quadranten-Messung (Verbrauch und Erzeu- gung). Single-phase Single-phase Three-phase Three-phase 90º Inductive Capacitive 180º 0º Inductive Capacitive Single-phase Three-phase Single-phase Three-phase -90º Generation Consumption Power Power Abbildung 13: Vier Quadranten des CVM-C10 4.1.- MESSPARAMETER Das Gerät zeigt die in Tabelle 4 aufgeführten elektrischen Parameter an�...

  • Seite 23: 4�2�- Tastatur-Funktionen

    CVM-C10 Tabelle 4 ( Fortsetzung ) : Messparameter des CVM-C10� Phasen Gesamt Parameter Einheiten L1-L2-L3 Harmonischenzerlegung Strom harm V  (bis 31. Harmonische) Wirkenergie gesamt M/kWh  Induktive Blindenergie gesamt M/kvarLh  Kapazitative Blindenergie gesamt M/kvarCh  Scheinenergie gesamt M/kVAh ...
  • Seite 24 CVM-C10 Tabelle 45 ( Fortsetzung ) : Tastenfunktionen bei den Messanzeigen� Lange Betätigung Taste Kurze Betätigung (2 s) Anzeige des Spitzenbedarfs Information zu aktivem Alarm Entriegelt den aktiven Alarm Tastenfunktionen bei den Anzeigen der Harmonischen ( Tabelle 6): Tabelle 6: Tastenfunktionen bei den Anzeigen der Harmonischen� Lange Betätigung Taste Kurze Betätigung...

  • Seite 25: 4�3�- Display

    CVM-C10 4.3.- DISPLAY Das Gerät verfügt über ein LCD-Display mit Hintergrundbeleuchtung, in dem alle in der T abelle . angegebenen Parameter angezeigt werden. Das Display ist in vier Bereiche unterteilt, ( Abbildung 14 Abbildung 14: Displaybereiche des CVM-C10  Bereich Daten pro Phasen für die Anzeige der Momentan-, Maximal-, und Minimal- werte jeder einzelnen Phase, für die das Gerät eine Messung oder Berechnung durch- führt.

  • Seite 26: 4�3�2� Analog-Anzeige

    CVM-C10 4�3�2� ANALOG-ANZEIGE Abbildung 16: Analog-Anzeige� In der analogen Anzeigeleiste werden zwei Parameter angezeigt:  Die Ist-Leistung der Anlage in % Dieser Wert wird über die 12 Segmente, jedes mit 10%, in die die analoge Anzeigeleiste unterteilt ist, angezeigt. Das Gerät berechnet die Ist-Leistung der Anlage mittels der Formel: P = V*I*cos(φ) Wobei die Spannung und der Cos(φ) die Ist-Werte der Anlage darstellen.

  • Seite 27: 4�4�- Led-Anzeigen

    CVM-C10 4.4.- LED-ANZEIGEN Das Gerät CVM-C10 ist mit 3 LEDs ausgestattet: - CPU zeigt an, dass das Gerät eingeschaltet ist, und blinkt jede Sekunde. - ALARM leuchtet auf, wenn ein Alarm aktiv ist. - TASTE LED leuchtet bei Betätigung einer beliebigen Taste. Abbildung 17:LED-Anzeigen des CVM-C10�...
  • Seite 28 CVM-C10 In dem Geräteprofil analyzer werden 11 verschiedene Bildschirme angezeigt ( Tabelle 9) Zum Wechseln zwischen den einzelnen Bildschirmen benutzen Sie die Tasten Das Symbol inst im unteren Bereich des Bildschirms zeigt an, dass es sich bei den angezeigten Werte um Momentanwerte handelt. Tabelle 9: Bildschirme des Profils analyzer.
  • Seite 29 CVM-C10 Tabelle 9 ( Fortsetzung ) : Bildschirme des Profils analyzer. Bildschirm Parameter (Einheiten) Scheinleistung L1 (M/kVA) Scheinleistung L2 (M/kVA) Scheinleistung L3 (M/kVA) Scheinleistung III (M/kVA) Bei Auswahl der Option 2 Quadranten wer- den die Erzeugungswerte nicht gemessen. Induktive Blindleistung L1 (M/kvar Induktive Blindleistung L2 (M/kvar Induktive Blindleistung L3 (M/kvar Induktive Blindleistung III (M/kvar...
  • Seite 30 CVM-C10 Tabelle 9 ( Fortsetzung ) : Bildschirme des Profils analyzer. Bildschirm Parameter (Einheiten) Leistungsfaktor L1 (PF) Leistungsfaktor L2 (PF) Leistungsfaktor L3 (PF) Leistungsfaktor III (PF) Cos φ L1 (cos φ) Cos φ L2 (cos φ) Cos φ L3 (cos φ) Cos φ...

  • Seite 31: Profil E 3

    CVM-C10 Abbildung 20: Bildschirm des Profils analyzer mit Anzeige der Minimalwerte.  Spitzenbedarf Das Gerät berechnet den Spitzenbedarf von: • Strom • Dreiphasige Wirkleistung. • Dreiphasige Scheinleistung. Diese können im Display mit der Anzeige des Parameters durch gleichzeitiges Drücken der Tasten aufgerufen werden.
  • Seite 32 CVM-C10 Das Geräteprofil e zeigt die verbrauchte und die erzeugte Energie der Anlage an. Ebenso wird der Anlagenzustand angezeigt: Anlage verbraucht Energie. Anlage erzeugt Energie. Durch langes Drücken (3 Sek.) auf die Taste werden die Erzeugungswerte angezeigt. Die Erzeugungswerte können an dem Negativzeichen vor dem entsprechenden Parameter erkannt werden.
  • Seite 33 CVM-C10 Tabelle 10 ( Fortsetzung ) : Bildschirme des Profils e � Bildschirm Parameter (Einheiten) Kapazitative Blindenergie Tarif 1, T1 (M/kvar Kapazitative Blindenergie Tarif 2, T2 (M/kvar Kapazitative Blindenergie Tarif 3, T3 (M/kvar Kapazitative Blindenergie gesamt (M/kvar Werte Verbrauch und Erzeugung Nur verfügbar für die Option 4 Quadranten.

  • Seite 34: 4�5�3� User

    CVM-C10 4�5�3� USER Dieses Profil wird mit dem Symbol user im unteren Bereich des Bildschirms angezeigt Abbildung 23 Abbildung 23: Bildschirm des CVM-C10 im Funktionsprofil user. In diesem Profil werden die im Menü Programmierung ausgewählten Bildschirme angezeigt („4.9.11. Auswahl des Funktionsprofils“). 4.6.- HARMONISCHE Das Gerät kann die Harmonischen von Spannung und Strom bis zur 31.

  • Seite 35: 4�7�- Eingänge

    CVM-C10 4.7.- EINGÄNGE Das CVM-C10 verfügt über zwei Digitaleingänge (Klemmen 12 und 13 in der ), die Abbildung 1 als logischer Eingang oder für die Tarifauswahl programmierbar sind. Siehe „4.9.26. Funktionsmodus des Digitaleingangs 1“ „4.9.27. Funktionsmodus des Digi- taleingangs 2“ Je nach Zustand der Eingänge kann der ausgewählte Tarif gemäß...

  • Seite 36: 4�9�- Programmierung

    CVM-C10 4.9.- PROGRAMMIERUNG Im Menü Programmierung können folgende Einstellungen vorgenommen werden:  Den Zustand des Menüs selbst sperren.  Die Umsetzungsverhältnisse definieren.  Die Quadrantenanzahl und die Art der Anlage auswählen.  Das Funktionsprofil des Geräts auswählen.  Die Kohlendioxid-Emissionsrate kg CO programmieren.

  • Seite 37: 4�9�1� Primärseite Spannungswandler

    CVM-C10 Wenn der richtige Wert angezeigt wird, wechseln Sie zur nächsten Ziffer durch Drücken der Taste , um so die restlichen Werte ändern zu können. Beim Einstellen der letzten Ziffer gelangt man durch Drücken der Taste wieder zur ersten Ziffer und die zuvor programmierten Werte können erneut verändert werden. Zur Bestätigung des Wertes drücken Sie 3 Sekunden lang, das Symbol prog erlischt im Display.

  • Seite 38: 4�9�2� Sekundärseite Spannungswandler

    CVM-C10 4�9�2� Sekundärseite Spannungswandler I n d i e s e m B i l d s c h i r m w i r d d i e S e k u n d ä r s e i t e d e s Spannungswandlers programmiert.

  • Seite 39: 4�9�4� Sekundärseite Des Stromwandlers (Modell Cvm-C10-Itf)

    CVM-C10 Falls der eingegebene Wert höher als der einstellbare Maximalwert ist, wird der eingestellte Wert gelöscht. Einstellbarer Maximalwert: 10000. Einstellbarer Minimalwert: 1. Spannungsverhältnis x Stromverhältnis < 600000. Hinweis: Das Verhältnis ist die Beziehung zwischen Primär- und Sekundärseite. Um zum nächsten Programmierungsschritt zu gelangen, drücken Sie die Taste 4�9�4�...

  • Seite 40: 4�9�6� Sekundärseite Stromwandler Neutralleiterstrom (Modell Cvm-C10-Itf-In)

    CVM-C10 Einstellbarer Maximalwert: 10000. Einstellbarer Minimalwert: 1. Um zum nächsten Programmierungsschritt zu gelangen, drücken Sie die Taste 4�9�6� Sekundärseite Stromwandler Neutralleiterstrom (Modell CVM-C10-ITF-IN) In diesem Bildschirm wird die Sekundärseite des Stromwandlers für Neutralleiterstrommessung ausgewählt. Um den Wert der Sekundärseite des Wandlers zu bearbeiten, drücken Sie die Taste 3 Sekunden lang.

  • Seite 41: 4�9�9� Integrationszeit Für Spitzenbedarf

    CVM-C10 Mit der Taste wechseln Sie zwischen den verschiedenen Optionen: Messung in Dreiphasen-Stromkreisen mit 4-Draht-Anschluss. Messung in Dreiphasen-Stromkreisen mit 3-Draht-Anschluss. Messung in Dreiphasen-Stromkreisen mit 3-Draht-Anschluss und Spannungswandlern in ARON-Schaltung. Messung in Zweiphasen-Stromkreisen mit 3-Draht-Anschluss. Messung in Einphasen-Stromkreisen, Phase zu Phase, 2 Drähte. Messung in Einphasen-Stromkreisen, Phase zu Neutralleiter, 2 Drähte.

  • Seite 42: 4�9�10� Spitzenbedarf Löschen

    CVM-C10 4�9�10� Spitzenbedarf löschen In diesem Bildschirm kann die Löschung bzw. Nicht-Löschung des Spitzenbedarfs gewählt werden. Um die Auswahl der Löschung zu bearbeiten, drücken Sie die Taste 3 Sekunden lang. Im unteren Bereich des Bildschirms erscheint das Symbol prog� Mit der Taste kann zwischen den zwei möglichen Optionen der Löschung gewechselt werden: Ja oder Nein.

  • Seite 43: 4�9�12� Backlight, Display-Hintergrundbeleuchtung

    CVM-C10 - die Anzeigebildschirme sind Bildschirme, die bereits bei einer vorherigen Programmierung vom Gerät gespeichert wurden. (Bei neuen Geräte sind es die gleichen Bildschirme wie die des Funktionsprofils analyzer) - die Anzeigebildschirme werden gewählt. Zur Bestätigung des Wertes drücken Sie 3 Sekunden lang, das Symbol prog erlischt im Display.

  • Seite 44: 4�9�13� Auswahl Der Anzeigeleiste Cos Φ - Pf Im Display

    CVM-C10 Wenn der richtige Wert angezeigt wird, wechseln Sie zur nächsten Ziffer durch Drücken der Taste , um so die restlichen Werte verändern zu können. Beim Einstellen der letzten Ziffer gelangt man durch Drücken der Taste wieder zur ersten Ziffer und die zuvor programmierten Werte können erneut verändert werden. Zur Bestätigung des Wertes drücken Sie 3 Sekunden lang, das Symbol prog erlischt im Display.

  • Seite 45: 4�9�15� Energiewerte Löschen

    CVM-C10 4�9�15� Energiewerte löschen In diesem Bildschirm kann die Löschung bzw. Nicht-Löschung der Energiewerte gewählt werden. Um die Auswahl aufzurufen, drücken Sie die Taste Sekunden lang. Im unteren Bereich des Bildschirms erscheint das Symbol prog� Mit der Taste wechseln Sie von einer Option (Ja) zur anderen (Nein).

  • Seite 46: 4�9�17� Aktivierung Des Anzeigebildschirms Der Harmonischen

    CVM-C10 4�9�17� Aktivierung des Anzeigebildschirms der Harmonischen� In diesem Bildschirm kann die Anzeige der Bildschirme der Harmonischen ein- oder ausgeschaltet werden. Um die Auswahl zu bearbeiten, drücken Sie die Taste Sekunden lang. Im unteren Bereich des Bildschirms erscheint das Symbol prog� Mit der Taste wechseln Sie von einer Option (Ja) zur anderen (Nein).

  • Seite 47: 4�9�19� Kohlendioxid-Emmisionsrate Kg Co

    CVM-C10 Um zum nächsten Programmierungsschritt zu gelangen, drücken Sie die Taste 4�9�19� Kohlendioxid-Emmisionsrate kg CO für verbrauchte Energie Die Kohlendioxidemissionsrate ist die Menge der Emissionen die zur Erzeugung einer elektrischen Einheit (1 kWh) in die Atmosphäre ausgestoßen wird. Die durchschnittliche europäische Emissionsrate beträgt ungefähr 0,65 kg CO pro kWh.

  • Seite 48: 4�9�20� Kostenverhältnis Für Verbrauchte Energie

    CVM-C10 4�9�20� Kostenverhältnis für verbrauchte Energie In diesem Bildschirm werden die Kosten pro kWh Strom der 3 Tarife des Gerätes programmiert. Um die Auswahl des Kostenverhältnisses zu bearbeiten, drücken Sie die Taste 3 Sekunden lang. Im unteren Bereich des Bildschirms erscheint das Symbol prog� Um den Wert einzugeben oder zu ändern, drücken Sie mehrmals die Taste , dadurch wird der Wert der blinkenden Ziffer erhöht.

  • Seite 49: 4�9�22� Programmierung Des Alarms 1 (Relais 1)

    CVM-C10 Zur Bestätigung des Wertes drücken Sie 3 Sekunden lang, das Symbol prog erlischt im Display. Falls der eingegebene Wert höher als der einstellbare Maximalwert ist, wird der eingestellte Wert gelöscht. Einstellbarer Maximalwert: 1.9999. Einstellbarer Minimalwert: 0. Um zum nächsten Programmierungsschritt zu gelangen, drücken Sie die Taste 4�9�22�...
  • Seite 50 CVM-C10 Tabelle 12 ( Fortsetzung ) : Code der Parameter zur Programmierung der Ausgänge� Parameter Phase Code Phase Code Phase Code Phase Code % THD V % THD A Spannung Phase-Phase L1/2 L2/3 L3/1 Frequenz Neutralleiterstrom Spitzenbedarf Strom Spitzenbedarf Wirkleistung Spitzenbedarf Scheinleistung Außerdem gibt es Parameter ( ), die sich auf alle drei Phasen gleichzeitig beziehen...
  • Seite 51 CVM-C10 Zur Bestätigung des Wertes drücken Sie 3 Sekunden lang, das Symbol prog erlischt im Display. Um zum nächsten Programmierungsschritt zu gelangen, drücken Sie die Taste Tabelle 14:Dezimalpunkt und Einheiten der Alarmparameter� Parametertyp Einheiten Dezimalpunkt 2000 V 200.0 V Spannung Programmierbar 20.00 kV 2.000 kV...
  • Seite 52 CVM-C10  Programmierung der Verzögerungszeit bei der Auslösung An dieser Stelle kann die Alarmauslöseverzögerung in Sekunden programmiert werden. Um die Auswahl der Verzögerung zu bearbeiten, drücken Sie die Taste 3 Sekunden lang. Im unteren Bereich des Bildschirms erscheint das Symbol prog� Um den Wert einzugeben oder zu ändern, drücken Sie mehrmals die Taste , dadurch wird der Wert der in diesem Moment...
  • Seite 53 CVM-C10 Programmierung der Verriegelung (Latch-Funktion)  In diesem Bildschirm kann die Verriegelung ausgewählt werden, d.h. ob der Alarm nach Alarmauslösung verriegelt bleibt, obwohl die Auslösebedingung nicht mehr gegeben ist. Um die Auswahl zu bearbeiten, drücken Sie die Taste Sekunden lang. Im unteren Bereich des Bildschirms erscheint das Symbol prog�...

  • Seite 54: 4�9�23� Programmierung Des Alarms 2 (Relais 2)

    CVM-C10  Programmierung des Kontaktzustands In diesem Bildschirm kann der Zustand der Relaiskontakte ausgewählt werden. Um die Auswahl zu bearbeiten, drücken Sie die Taste Sekunden lang. Im unteren Bereich des Bildschirms erscheint das Symbol prog� Mit der Taste wechseln Sie von einer Option zur anderen: Normal offen.
  • Seite 55 CVM-C10 Beim Einstellen der letzten Ziffer gelangt man durch Drücken der Taste wieder zur ersten Ziffer und die zuvor programmierten Werte können erneut verändert werden. Zur Bestätigung des Wertes drücken Sie 3 Sekunden lang, das Symbol prog erlischt im Display. Um zum nächsten Programmierungsschritt zu gelangen, drücken Sie die Taste Tabelle 15: Code der Parameter zur Programmierung der Digitalausgänge�...

  • Seite 56: 4�9�25� Programmierung Des Alarms 4 (Digitalausgang T2)

    CVM-C10 Einstellbarer Maximalwert: 999,999 kWh Einstellbarer Minimalwert: 000,001 kWh Beispiel: Zur Programmierung von 500 Wh pro Impuls: 000.500 Zur Programmierung von 1,5 kWh pro Impuls: 001.500  Programmierung der Impulsbreite An dieser Stelle kann die Impulsbreite in ms ausgewählt werden. Um die Auswahl der Impulsbreite zu bearbeiten, drücken Sie die Taste Impuls 3 Sekunden lang.

  • Seite 57: 4�9�26� Funktionsmodus Des Digitaleingangs 1

    CVM-C10 4�9�26� Funktionsmodus des Digitaleingangs 1 In diesem Bildschirm kann die Funktion des Digitaleingangs 1 ausgewählt werden. Um die Auswahl der Funktion zu bearbeiten, drücken Sie die Taste 3 Sekunden lang. Im unteren Bereich des Bildschirms erscheint das Symbol prog� Mit der Taste wechseln Sie von einer Option zur anderen: Logischer Eingang...
  • Seite 58 CVM-C10 Hinweis: Wenn Sie nach Änderung der Parameter für die Verbindungen RS-485 das Konfigurationsmenü verlassen, startet die Anlage neu. 4�9�28�1 Modbus-Protokoll  Übertragungsgeschwindigkeit In diesem Bildschirm kann die Übertragungsgeschwindigkeit der Modus-Kommunikation programmiert werden. Um die Auswahl der Übertragungsgeschwindigkeit zu bearbeiten, drücken Sie die Taste 3 Sekunden lang.
  • Seite 59 CVM-C10  Parität I n d i e s e m B i l d s c h i r m k a n n d i e P a r i t ä t d e r M o d b u s - Kommunikation gewählt werden.
  • Seite 60 CVM-C10 Um zum nächsten Programmierungsschritt zu gelangen, drücken Sie die Taste 4�9�28�2 BACnet-Protokoll Hinweis: Protokoll bei Anlagen mit der Version 3.00 oder höher verfügbar.  Übertragungsgeschwindigkeit In diesem Bildschirm kann die Übertragungsgeschwindigkeit der BACnet-Kommunikation programmiert werden. Um die Auswahl der Übertragungsgeschwindigkeit zu bearbeiten, drücken Sie die Taste 3 Sekunden lang.

  • Seite 61: 4�9�29� Programmierung Sperren

    CVM-C10  MAC In dieser Bildschirmansicht kann die MAC-Adresse programmiert werden. Um den Wert zu bearbeiten, drücken Sie 3 Sekunden lang die Taste . Im unteren Bereich des Bildschirms erscheint das Symbol prog. Um den Wert einzugeben oder zu ändern, drücken Sie mehrmals die Taste .

  • Seite 62: Dieser Wert Kann Nur Pro Verbindung Eingegeben Werden, Siehe

    CVM-C10 Drücken Sie die Taste , um das Passwort zum Sperren oder Entsperren der Programmie- rung einzugeben: Auf diesem Display wird das Passwort zum Sperren oder Entsperren der Programmierung eingegeben. Um die Auswahl des Passworts zu bearbeiten, drücken Sie die Taste 3 Sekunden lang.

  • Seite 63: 10�- Kommunikation

    CVM-C10 4.10.- KOMMUNIKATION Die CVM-C10 verfügen über eine RS-485-Kommunikationsschnittstelle. Die Anlage besitzt serienmäßig zwei Kommunikationsprotokolle: MODBUS RTU ® und BAC- net� Im Konfigurationsmenü werden das Protokoll und die Konfigurationsparameter ausgewählt. („4�9�28� RS-485-Kommunikation: Protokoll” ) Hinweis: BACnet-Protokoll bei Anlagen mit der Version 3.00 oder höher verfügbar. 4�10�1�...

  • Seite 64: 10�2� Protokoll

    CVM-C10 4�10�2� PROTOKOLL Im Modbus-Protokoll verwendet das CVM-C10 den RTU-Modus (Remote Terminal Unit). Die Modbus-Funktionen des Gerätes sind: Funktion 0x03 und 0x04. Ablesung der Integer-Datensätze. Funktion 0x05. Schreiben eines Relais. Funktion 0x10. Schreiben mehrerer Datensätze. 4�10�2�1� Ablesebeispiel: Funktion 0x04� Anfrage: Momentanwert der Spannung von Phase L1 Funkti- Erster Da- Anzahl Da-...

  • Seite 65: 10�3� Modbus-Befehle

    CVM-C10 Antwort: Funkti- Erster Da- Adresse Wert tensatz 0834 FF00 CEEF 4�10�3� MODBUS-BEFEHLE 4�10�3�1� Messvariablen Alle Adressen der Modbus-Karte sind im Hexadezimal-Format. Für diese Variablen stehen die Funktionen 0x03 und 0x04 zur Verfügung. Tabelle 16: Modbus-Speicherkarte (Tabelle 1) Parameter Symbol Momentan Max�...
  • Seite 66 CVM-C10 Tabelle 16 ( Fortsetzung ) : Modbus-Speicherkarte (Tabelle 1) Parameter Symbol Momentan Max� Min� Einheiten % THD Spannung L1 %THDV1 46-47 14C-14D 1AA-1AB % x 10 % THD Spannung L2 %THDV2 48-49 14E-14F 1AC-1AD % x 10 % THD Spannung L3 %THDV3 4A-4B 150-151...
  • Seite 67 CVM-C10 Tabelle 17 ( Fortsetzung ) : Modbus-Speicherkarte (Tabelle 2) Parameter Symbol Tarif 1 Tarif 2 Tarif 3 Gesamt Einheiten Stunden pro Tarif Hours 86-87 B0-B1 DA-DB 104-105 Sek. 4�10�3�3� Spannungs- und Stromharmonische� Alle Adressen der Modbus-Karte sind im Hexadezimal-Format. Für diese Variablen stehen die Funktionen 0x03 und 0x04 zur Verfügung.
  • Seite 68 CVM-C10 Tabelle 19:Modbus-Speicherkarte (Tabelle 4)� Parameter Strom L1 Strom L2 Strom L3 Einheiten Grundschwingung A88-A89 AA8-AA9 AC8-AC9 mA x 10 2. Harmonische % x 10 3. Harmonische % x 10 4. Harmonische % x 10 5. Harmonische % x 10 6.
  • Seite 69 CVM-C10 4�10�3�5� Zustand der Leistung� Alle Adressen der Modbus-Karte sind im Hexadezimal-Format. Für diese Variable steht die Funktion 0x04 zur Verfügung. Diese Variable zeigt den Quadranten an, in dem das Gerät gerade arbeitet. Tabelle 21:Modbus-Speicherkarte: Zustand der Leistung Zustand der Leistung Variable Adresse Standardmäßiger Wert...
  • Seite 70 CVM-C10 4�10�3�6�2� Umsetzungsverhältnisse Neutralleiterstrom ( CVM-C10-ITF-IN)� Tabelle 24:Modbus-Speicherkarte: Umsetzungsverhältnisse Neutralleiterstrom� Umsetzungsverhältnisse Standardmäßiger Konfigurationsvariable Adresse Gültiger Datenbereich Wert Primärseite Stromwandler Neutralleiterstrom 271A 1 - 10000 1: .../ 1 A Sekundärseite Stromwandler Neutralleiterstrom 271B 5: .../ 5 A Alle Variablen müssen gleichzeitig programmiert werden. 4�10�3�6�3�...
  • Seite 71 CVM-C10 4�10�3�6�7� Backlight, Display-Hintergrundbeleuchtung Tabelle 29:Modbus-Speicherkarte: Backlight Backlight Standardmäßiger Konfigurationsvariable Adresse Gültiger Datenbereich Wert 0: Immer eingeschaltet Backlight 2B5E 5 - 99 Sekunden 4�10�3�6�8� Aktivierung des Anzeigebildschirms der Harmonischen Tabelle 30:Modbus-Speicherkarte: Anzeige von Harmonischen Anzeige von Harmonischen Standardmäßiger Konfigurationsvariable Adresse Gültiger Datenbereich Wert 0: Nein...
  • Seite 72 CVM-C10 4�10�3�6�11� Programmierung der Alarme 1 und 2 (Relais 1 und 2) Tabelle 33:Modbus-Speicherkarte: Programmierung der Alarme 1 und 2� Programmierung der Alarme 1 und 2 Adresse Standard- Konfigurationsvariable Gültiger Datenbereich mäßiger Relais 1 Relais 2 Wert Maximalwert 2AF8-2AF9 2B02-2B03 je nach Variable Minimalwert 2AFA-2AFB...
  • Seite 73 CVM-C10 Das Format der Variablen ist in Tabelle 37 dargestellt: Tabelle 37:Format der Variablen: Zustand der Digitaleingänge� Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 Eingang Eingang 2 0: OFF 0: OFF 1: ON 1: ON 4�10�3�6�14�...

  • Seite 74: 10�4� Bacnet-Protokoll

    CVM-C10 4.10.3.6.16. Passwortkonfiguration Mit diesen Variablen kann der Zugang zum Programmierungsmenü ge- oder entsperrt und auch der Passwortcode geändert werden. Dieses Kommando stellt die einzige Art dar, den Passwortcode zu verändern. Die Anlage braucht nicht das alte Passwort zur Speicherung des neuen, das neue wird direkt ohne jegliche Überprüfung gespeichert.

  • Seite 75: 10�5� Pics-Karte

    CVM-C10 4�10�5� PICS-KARTE PICS Vendor Name: CIRCUTOR Product Name: CVM-C10 Product Model Number: 0116 Application Software Version: Firmware Revision: 0.7.1 BACnet Protocol Revision: 10 Product Description: Electrical energy meter BACnet Standardized Device Profile (Annex L) BACnet Application Specific Controller (B-ASC)
  • Seite 76 CVM-C10 DESCRIPTION SYMBOL ID OBJECTS OBJECT NAME UNITS Wirkleistung Active power kW 2 ActPwrPh2 Blindenergie Reactive power kvar 2 ReactPwrPh2 kvar Leistungsfaktor Power factor PF 2 PwrFactPh2 Spannung Phase-Neu- Voltage phase to AI10 Ph2NU3 tralleiter neutral Stromstärke Current AI11 Ph3Current Wirkleistung Active power kW 3...
  • Seite 77 CVM-C10 DESCRIPTION SYMBOL ID OBJECTS OBJECT NAME UNITS Scheinleistung L3 Aparent power L3 AI42 AppPwrPh3 Dreiphasige Scheinleis- Three phase aparent kVAIII AI43 AppPw3Ph tung power Spitzenbedarf I1 Maximum demand I1 Md (A1) AI44 MaxDemand_A1 Spitzenbedarf I2 Maximum demand I2 Md(A2) AI45 MaxDemand_A2 Spitzenbedarf I3...

  • Seite 78: Technische Merkmale

    CVM-C10 5�- TECHNISCHE MERKMALE AC-Stromversorgung Nennspannung 85 ... 265 V ~ Frequenz 50 ... 60 Hz Verbrauch 4 ... 6 VA Kategorie der Anlage KAT III 300 V DC-Stromversorgung Nennspannung 95 ... 300 V 20 ... 120 V Verbrauch 2 ... 6 W 3.5 ...
  • Seite 79 CVM-C10 (Fortsetzung ) Impulsausgänge (CVM-C10-ITF, CVM-C10-MC und CVM-C10-mV) Max� Spannung 24 V Max� Stromstärke 50 mA Max� Frequenz 16 Impulse / Sek. Impulsbreite 30 ms bis 500 ms (programmierbar) Relaisausgänge Anzahl Max� Spannung geöffnete Kontakte 250V ~ Max� Stromstärke Max� Schaltvermögen 1500 W (AC1) Elektrische Lebensdauer (250 V AC / 5 A) 60x10...
  • Seite 80 CVM-C10 (Fortsetzung ) Normen Elektromagnetische Verträglichkeit (EMV)� Teil 6-1: Fachgrund- normen� Störfestigkeit für Wohnbereich, Geschäfts- und Gewer- UNE EN 61000-6-1:2007 bebereich sowie Kleinbetriebe Isolationskoordination für elektrische Betriebsmittel in Nieder- IEC 664:2007 spannungsnetzen� VDE 0110 Test for flammability of plastic materials for parts in devices and UL 94 appliances Electromagnetic compatibility (EMC)�...

  • Seite 81: Wartung Und Kundendienst

    Tel.: 902 449 459 (Spanien) / +34 937 452 919 (aus dem Ausland) E-Mail: sat@circutor.es 7�- GARANTIE CIRCUTOR gewährt auf seine Produkte eine Garantie für Fertigungsfehler aller Art von zwei Jahren ab dem Lieferzeitpunkt der Geräte. CIRCUTOR repariert oder ersetzt alle Produkte mit Fertigungsfehlern, die innerhalb des Ga- rantiezeitraums zurückgegeben werden.

  • Seite 82: Ce-Zertifikat

    CVM-C10 8�- CE-ZERTIFIKAT Betriebsanleitung...
  • Seite 83 CVM-C10 Betriebsanleitung...
  • Seite 84 CIRCUTOR, SA Vial Sant Jordi, s/n 08232 - Viladecavalls (Barcelona) Tel.: (+34) 93 745 29 00 - Fax: (+34) 93 745 29 14 www.circutor.es central@circutor.es...
