3�6�17�- MESSUNG EINES EINPHASENNETZES VON PHASE ZU NEUTRALLEITER
MIT 2 DRÄHTEN: CVM-E3-MINI-FLEX UND CVM-E3-MINI-FLEX-WiEth

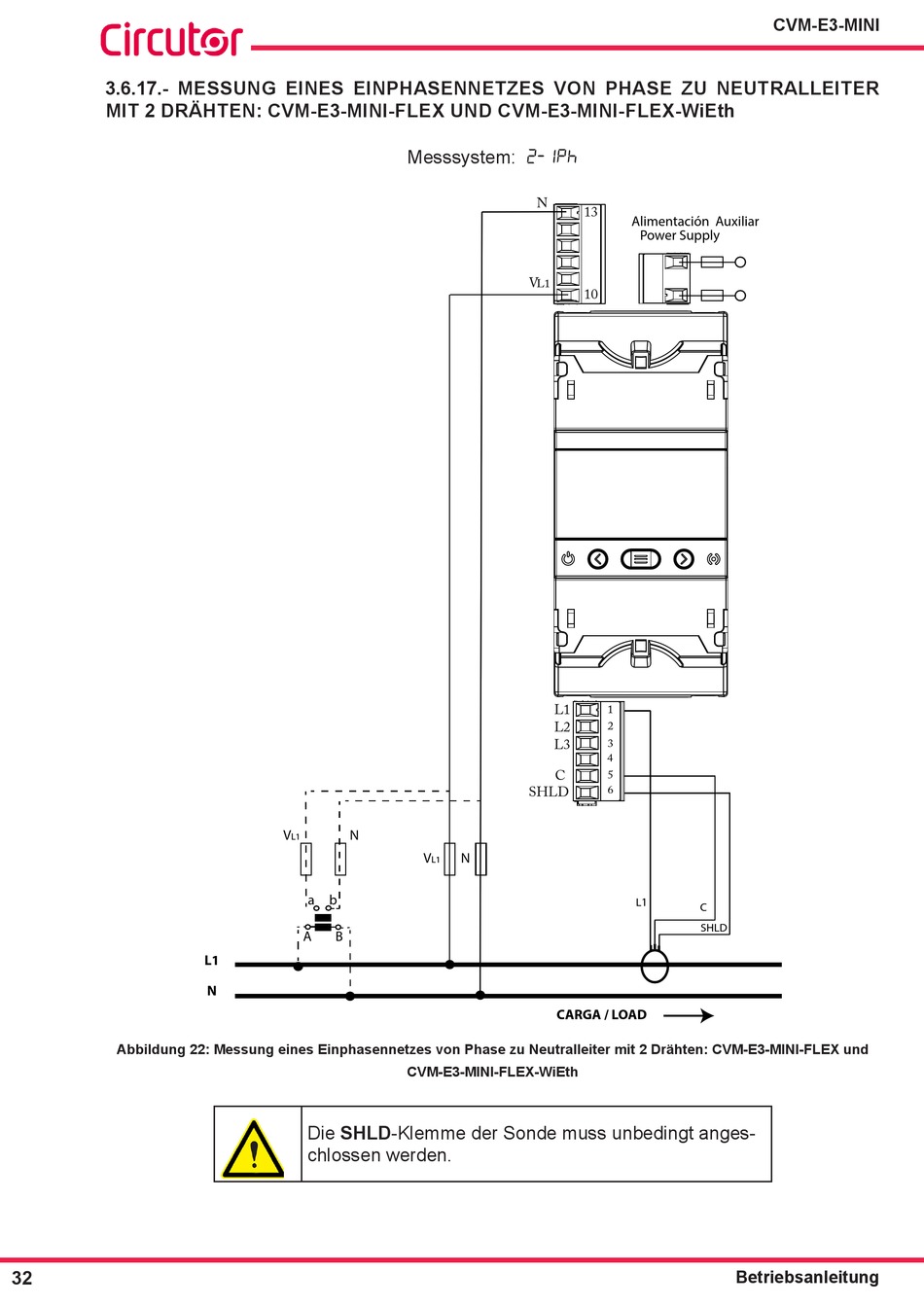

Abbildung 22: Messung eines Einphasennetzes von Phase zu Neutralleiter mit 2 Drähten: CVM-E3-MINI-FLEX und
32
V N
L1
a b
A B
L1
N
Die SHLD-Klemme der Sonde muss unbedingt anges-
chlossen werden.
Messsystem:
2-1Ph
N
V
L1
L1
L2
L3
C
SHLD
V N
L1
CARGA / LOAD
CVM-E3-MINI-FLEX-WiEth
13
Alimentación Auxiliar
Power Supply
10
1
2
3
4
5
6
L1
C
SHLD
