3�4�2�- Messung in Dreiphasen-Stromkreisen mit 4-Draht-Anschluss, Modell CVM-C5-
MC
10
V V V
L1 L2 L3
b a
a
b
A B A B
L1
L2
L3
N
LOAD

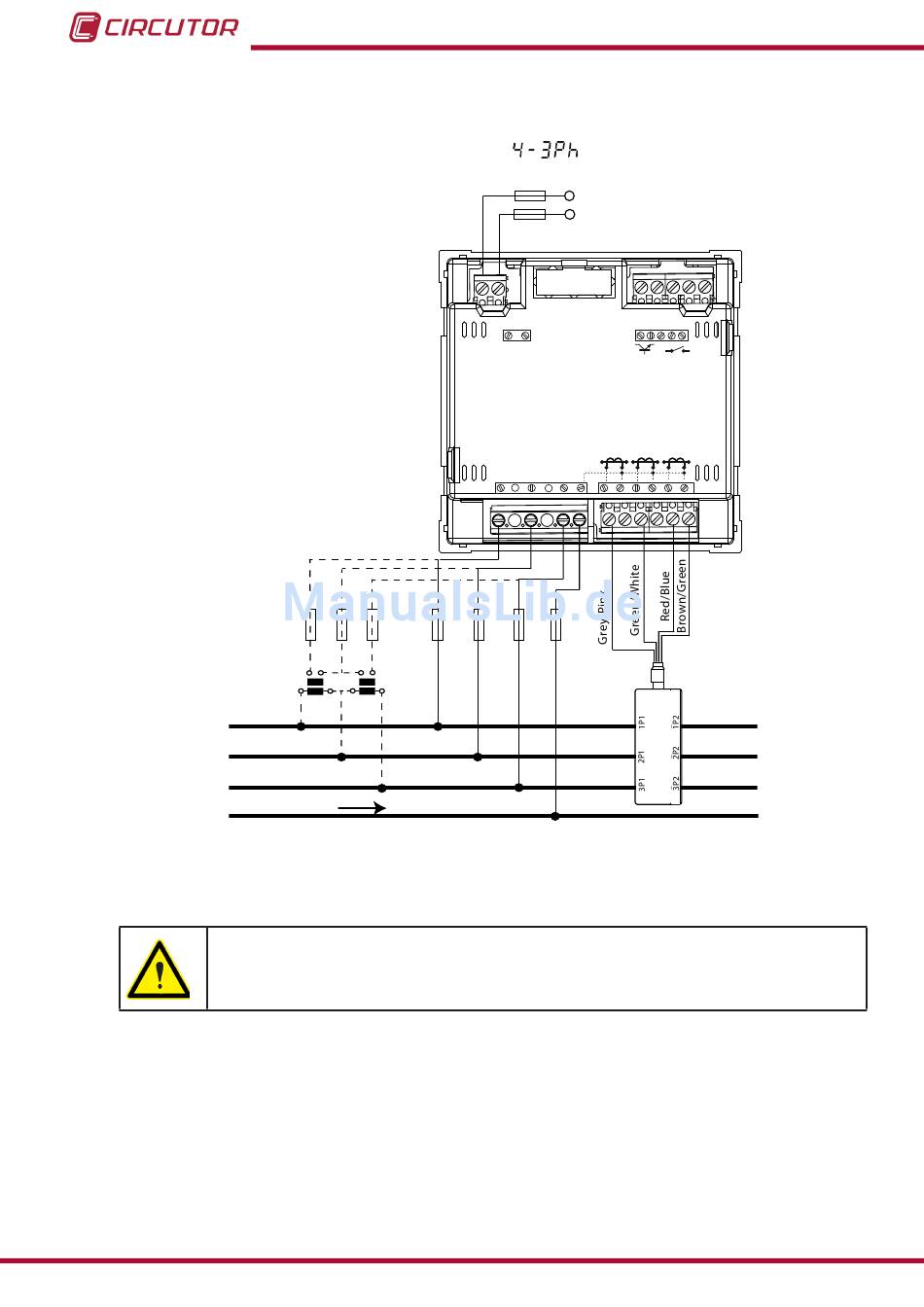

Abbildung 3:Dreiphasen-Messung mit 4-Draht-Anschluss, Modell CVM-C5-MC�
DerfesteWertderSekundärwicklungdesMC-Transformatorsbeträgt0,250A
Messsystem:
POWER SUPPLY
Ph-Ph Ph-N
520V ~ 300V ~
V
V
V N
L1
L2 L3
V V V N
L1 L2 L3
Power
Supply
OUTPUT
S0+ S0- INPUT
P1 P2 P1 P2 P1 P2
L1 L2 L3
S1 S2 S1 S2 S1 S2
