3�6�15�- MESSUNG EINES EINPHASENNETZES VON PHASE ZU NEUTRALLEITER
MIT 2 DRÄHTEN: CVM-E3-MINI-ITF UND CVM-E3-MINI-ITF-WiEth

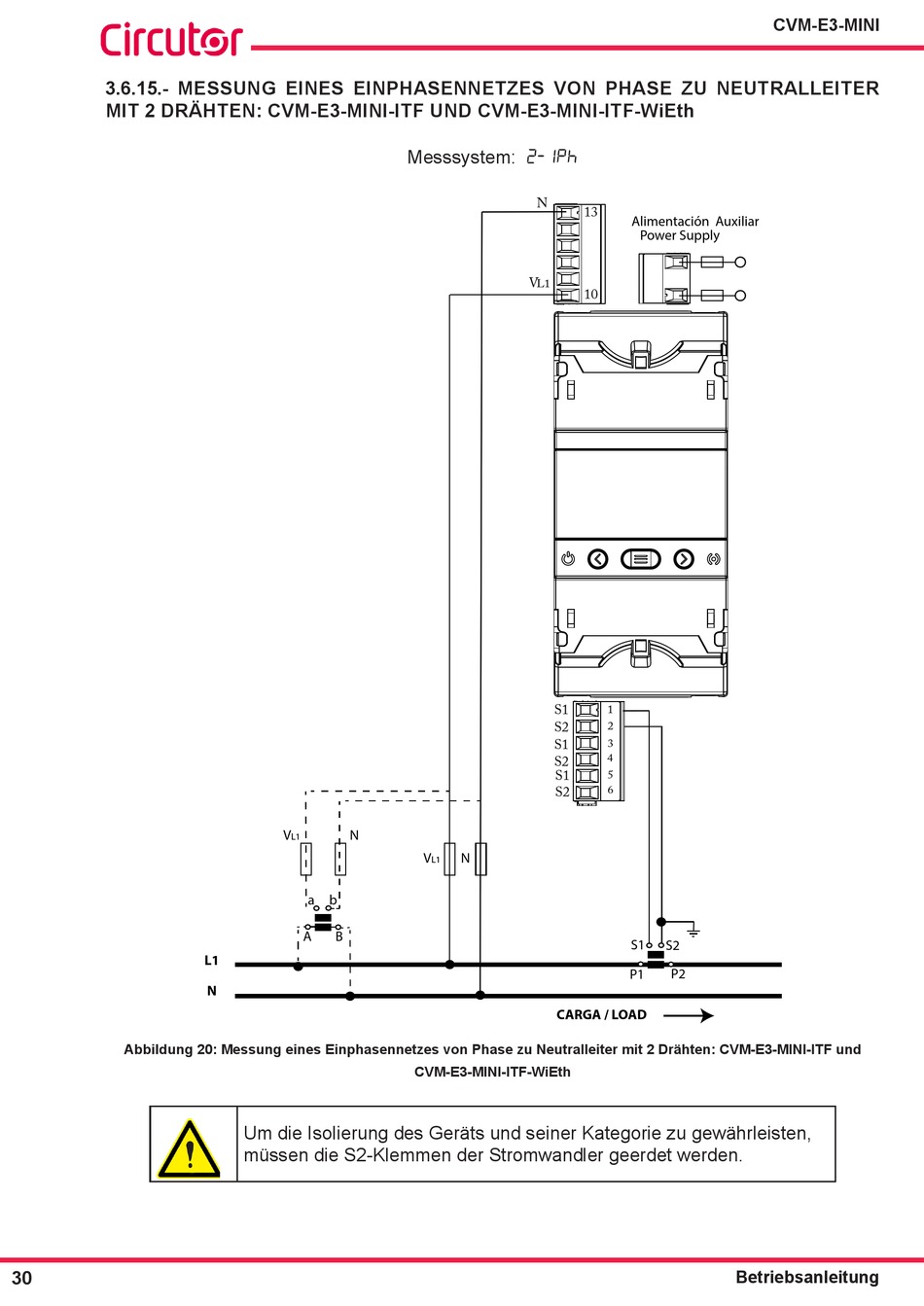

Abbildung 20: Messung eines Einphasennetzes von Phase zu Neutralleiter mit 2 Drähten: CVM-E3-MINI-ITF und
30
V N
L1
a b
A B
L1
N
Um die Isolierung des Geräts und seiner Kategorie zu gewährleisten,
müssen die S2-Klemmen der Stromwandler geerdet werden.
Messsystem:
2-1Ph
N
V
L1
S1
S2
S1
S2
S1
S2
V N
L1
CARGA / LOAD
CVM-E3-MINI-ITF-WiEth
13
Alimentación Auxiliar
Power Supply
