22�- Rs-485-Kommunikation (Cvm-E3-Mini-Xxx-Modelle); 22�1�- Modbus-Protokoll: Übertragungsgeschwindigkeit - Circutor CVM-E3-MINI Betriebsanleitung

CVM-E3-MINI

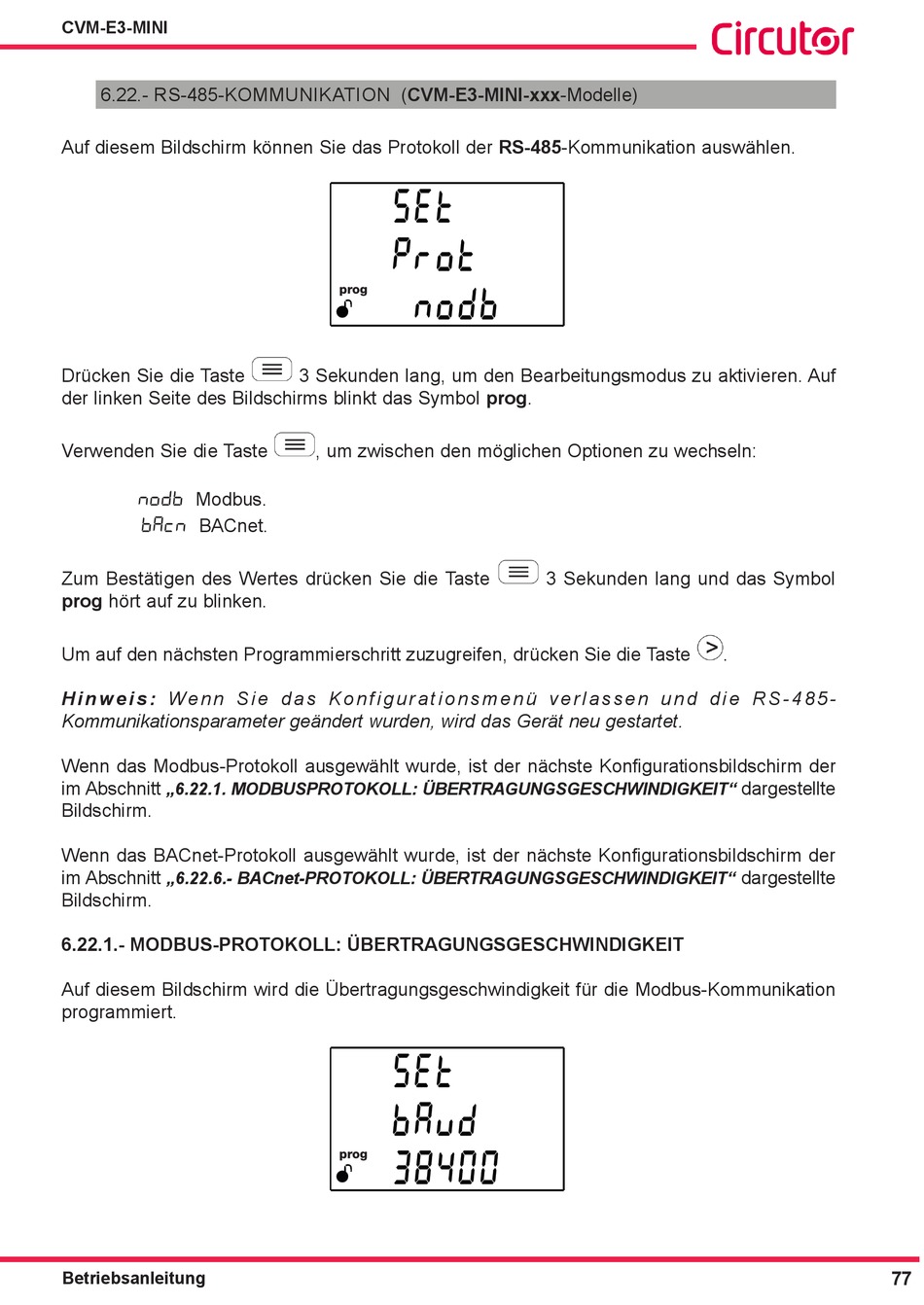

6.22.- RS-485-KOMMUNIKATION (CVM-E3-MINI-xxx-Modelle)
Auf diesem Bildschirm können Sie das Protokoll der RS-485-Kommunikation auswählen.
Drücken Sie die Taste
der linken Seite des Bildschirms blinkt das Symbol prog.
Verwenden Sie die Taste
nodb Modbus.
bacn BACnet.
Zum Bestätigen des Wertes drücken Sie die Taste
prog hört auf zu blinken.
Um auf den nächsten Programmierschritt zuzugreifen, drücken Sie die Taste
H i n w e i s : W e n n S i e d a s K o n f i g u r a t i o n s m e n ü v e r l a s s e n u n d d i e R S - 4 8 5 -
Kommunikationsparameter geändert wurden, wird das Gerät neu gestartet.
Wenn das Modbus-Protokoll ausgewählt wurde, ist der nächste Konfigurationsbildschirm der
im Abschnitt
„6.22.1. MODBUSPROTOKOLL: ÜBERTRAGUNGSGESCHWINDIGKEIT"
Bildschirm.
Wenn das BACnet-Protokoll ausgewählt wurde, ist der nächste Konfigurationsbildschirm der
im Abschnitt
„6.22.6.- BACnet-PROTOKOLL: ÜBERTRAGUNGSGESCHWINDIGKEIT"
Bildschirm.
6�22�1�- MODBUS-PROTOKOLL: ÜBERTRAGUNGSGESCHWINDIGKEIT
Auf diesem Bildschirm wird die Übertragungsgeschwindigkeit für die Modbus-Kommunikation
programmiert.
Betriebsanleitung
3 Sekunden lang, um den Bearbeitungsmodus zu aktivieren. Auf
, um zwischen den möglichen Optionen zu wechseln:
3 Sekunden lang und das Symbol
.
dargestellte
dargestellte
77
