CVM-E3-MINI
3�6�6�- MESSUNG EINES DREIPHASENNETZES MIT 3-DRAHT-ANSCHLUSS: CVM-E3-
MINI-FLEX UND CVM-E3-MINI-FLEX-WIETH
L1
L2
L3
CARGA / LOAD

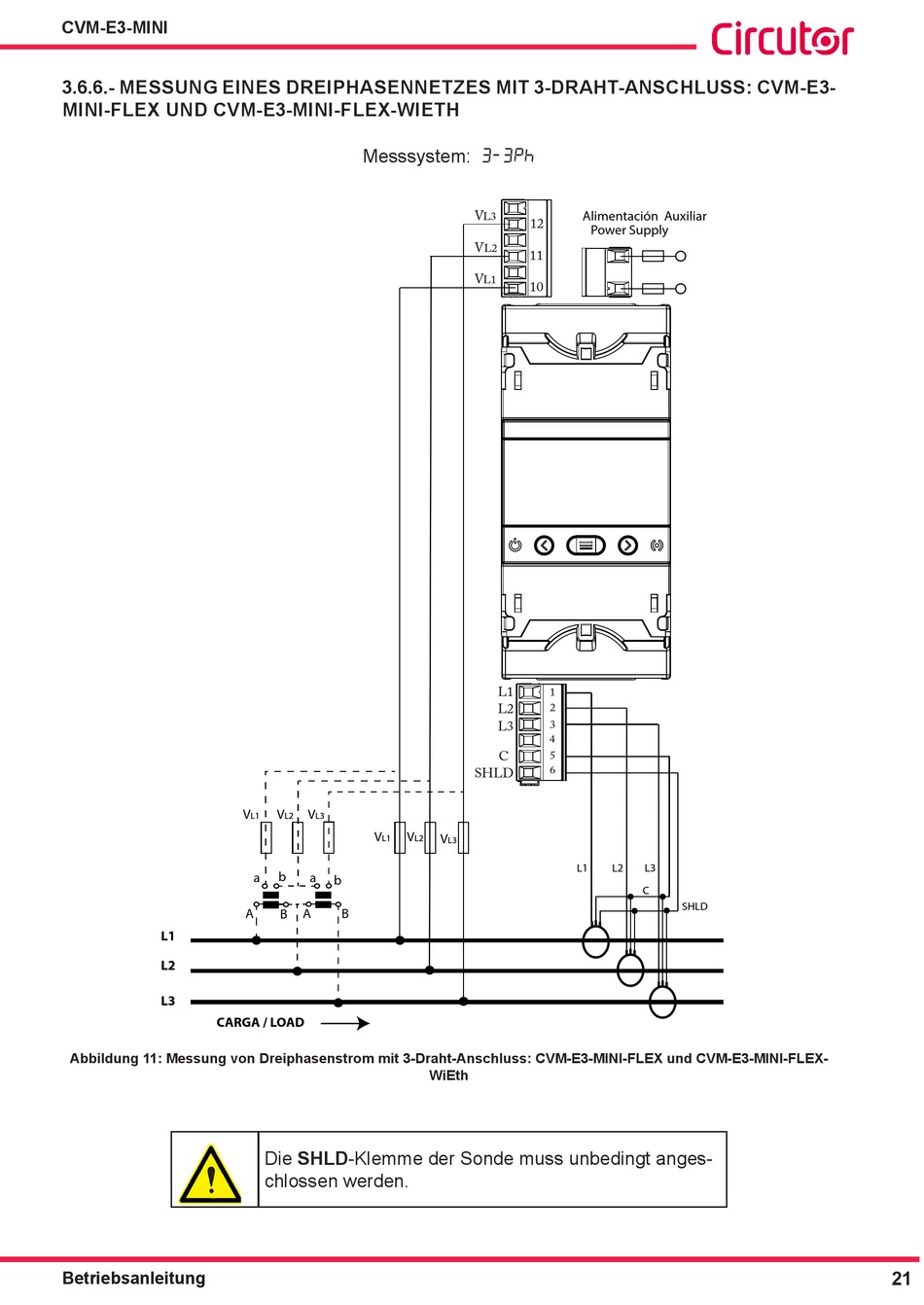

Abbildung 11: Messung von Dreiphasenstrom mit 3-Draht-Anschluss: CVM-E3-MINI-FLEX und CVM-E3-MINI-FLEX-
Betriebsanleitung
Messsystem:
V V V
L1 L2 L3
V V
L1 L2
b
a a
b
A B A B
Die SHLD-Klemme der Sonde muss unbedingt anges-
chlossen werden.
3-3Ph
V
Alimentación Auxiliar
L3
12
Power Supply
V
L2
11
V
L1
10
L1
1
L2 2
L3 3
4
C
5
6
SHLD
V
L3
L1
WiEth
L2 L3
C
SHLD
