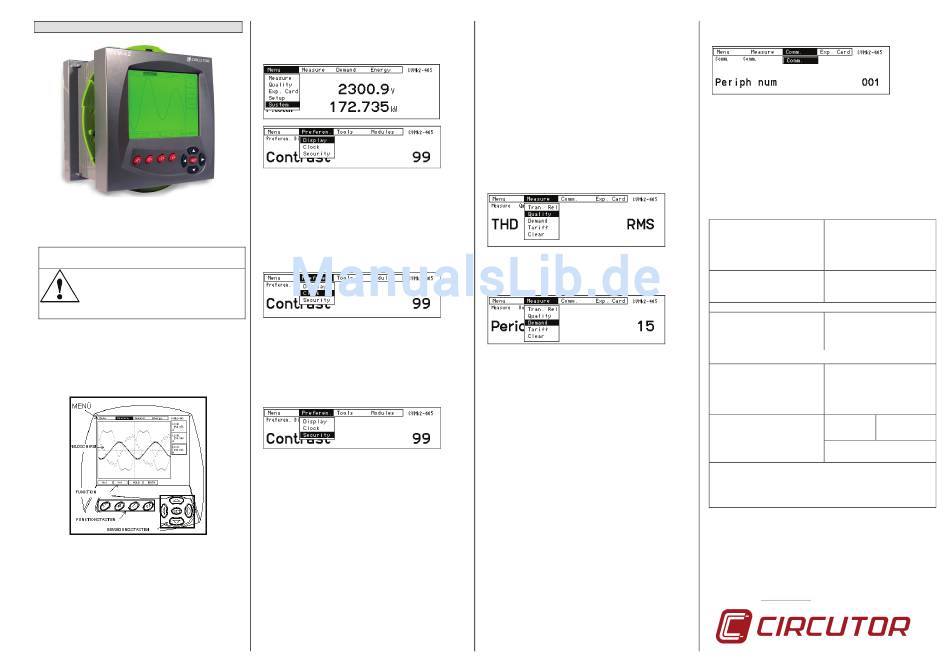

NETZANALYSATOR CVMk2
Bei dem CVMk2 Gerät handelt es sich um ein Instrument zum Messen, Berechnen
und Anzeigen der wichtigsten elektrischen Parameter in dreiphasigen
Industrienetzen (mit symmetrischer oder unsymmetrischer Last). Die Messung
erfolgt als Effektivwertmessung mit drei Spannungseingängen AC und bis zu vier
Intensitätseingängen AC (über Wandler IN /5A oder IN /1A). Die gemessenen und
berechneten Parameter werden in der Tabelle der Variablen angegeben.
Dieses Handbuch ist eine kurze Bedienungs- und Betriebsanleitung für den CVMk2.
Zur näheren Information kann das Handbuch in vollem Umfang auf der Website von
CIRCUTOR unter www.circutor.es heruntergeladen werden.
Vor Ausführen jeglicher Arbeiten zwecks Änderung der
Anschlüsse, Wartung oder Reparatur muss das Gerät von
sämtlichen Versorgungsquellen abgeschaltet werden.
Wenn angenommen wird, dass bei dem Gerät oder der
Schutzvorrichtung ein Betriebsfehler vorliegt, muss
Analysator vollständig ausgeschaltet werden. Dank seiner funktionalen Bauart kann
die Anlage im Störungsfall leicht ausgetauscht werden.
1
BESCHREIBUNG DES DISPLAYS
Die Anlage CVMk2 besteht aus dem Messmodul und einem Display. Diese Teile
können auf einem Panel, einer DIN Schiene oder getrennt voneinander montiert
werden.
Auf dem Bildschirm können die von den Messmodulen berechneten und
gespeicherten Daten angezeigt werden. Zu dem Bildschirm gehören ein LCD
Display sowie die Funktions- und Bewegungstasten.
•
Funktionstasten: Mit ihnen kann die im unteren Teil des Displays
angegebene Option ausgewählt werden, sie sind mit F1, F2, F3 und F4
ausgewiesen.
•
Bewegungstasten: Mit ihnen kann man sich durch das im oberen Teil des
Bildschirms angeordnete Menü und gleichermaßen auf
Konfigurationsbildschirmen und den grafischen Darstellungen bewegen.
Um sich durch die verschiedenen Optionen des Menüs zu bewegen und
diese auszuwählen, müssen die Bewegungstasten benutzt werden. Die
Auswahl erfolgt mit dem Button SET. Die ausgewählte Option erscheint
dunkel unterlegt.
M98206401-06-13A
2
KONFIGURATION DES DISPLAYS
Mit dieser Gruppe von Untermenüs können sämtliche Parameter bezüglich des
Bildschirms konfiguriert werden.
2.1 Optionen für den Bildschirm
HAUPTB. → SYSTEM → PRÄFEREN. → BILDSCHIRM
•
Kontrast: Mit diesem Menü wird der für eine korrekte Bildschirmanzeige
erforderliche Kontrast eingestellt.
•
LCD OFF: Auf Wunsch steht eine Option zum automatischen Ausschalten des
Bildschirms zur Verfügung. Wird die Option JA ausgewählt, schaltet sich der
Bildschirm gleichzeitig mit der Beleuchtung aus.
•
Beleuchtung: Mit dieser Option kann die Beleuchtung ein- oder ausgeschaltet
werden. Mit der Option NO bleibt sie permanent ausgeschaltet und mit der
Option YES bleibt die Beleuchtung permanent eingeschaltet, die weiteren
Optionen (10 - 90 -180) geben die Sekunden an, die bis zum Ausschalten
erforderlich sind.
•
Sprache: Mit dieser Option wird die von dem Gerät verwandte Sprache
ausgewählt.
2.2 Uhr
der
HAUPTB. → SYSTEM → PRÄFEREN. → UHR
Auf diesem Bildschirm können Datum und Uhrzeit in das Gerät eingegeben
werden.
•
Uhrzeit: Mit dieser Option wird die Uhrzeit für die Anlage eingegeben. Das
Format der Uhrzeit wird in jedem Fall im 24 Stunden System programmiert.
•
Datumsformat: Hiermit kann das Datumsformat als TT/MM/JJ (Tag / Monat /
Jahr) oder als MM/TT/JJ, (Monat / Tag / Jahr) eingegeben werden.
•
Datum: Mit der Option kann das aktuelle Datum festgesetzt werden, wobei das
Format, in dem dieses editiert wird, in Funktion der laut vorstehendem Punkt
programmierten Daten erscheint.
2.3 Sicherheit
HAUPTB. → SYSTEM → PRÄFEREN → SICHERHEIT
Auf diesem Bildschirm werden die Bedingungen eingegeben, um somit den Zugriff
von nicht berechtigten Personen auf die Editionsbildschirme auszuschließen.
•
Blockierung: Mit der Option Ja wird eine Blockierung programmiert, und somit
erhalten nur die zugelassenen Personen Zugriff auf den Bildschirm zum
Anzeigen sowie Editieren.
•
Password: Wenn mit vorstehend genannter Option eine
programmiert worden ist, muss hier das Password eingegeben werden.
Werksmäßig ist 1234 vorgegeben.
•
Neu: Soll das Password geändert werden, ist hier der neue Wert einzugeben.
•
Wiederholen: Mit diesem Feld wird die Eingabe des richtigen Passwords
abgesichert. Bei dem eingegebenen Wert muss es sich um das im
vorstehenden Punkt genannten Password handeln.
2.4
Anlage
•
Reset: Die Anlage wird neu gestartet. Die gleiche Funktion erfüllt eine
Unterbrechung der Stromversorgung.
•
Updaten: Mit dieser Option wird der Modus "BOOT" der Anlage aktiviert, damit
dem
bei dieser ein Update vorgenommen werden kann.
•
Baud Bildsch.: Die Kommunikation des Bildschirms mit dem/den Messmodul/en
erfolgt über ein 485 Netz. Handelt es sich um sehr lange Netze oder Netze mit
vielen angeschlossenen Anlagen muss die
Kommunikationen verringert werden.
2.5 Liste der angeschlossenen Module
HAUPTB: → SYSTEM → MODULE
Es werden die an den Bildschirm angeschlossenen Messmodule angezeigt.
Página 1 de 2
3
GRUNDLEGENDE PROGRAMMIERUNG
MESSMODULS DES CVMk2
Mit dem CVMk2 können zahlreiche elektrische Parameter gemessen werden, somit
ergeben sich mehrere Optionen für die Konfiguration. In diesem Kapitel wird die
Vorgehensweise zu einer ordnungsgemäßen Konfiguration erklärt. Dazu gehen wir
auf:
3.1
Wandlerverhältnisse
HAUPTB. → KONFIG → MASS → WANDLERV.
Mit diesem Menü wird auf das Programmieren der Verhältnisse des Primär- und
Sekundärstroms für Spannung und Intensität Zugriff genommen.
•
Prim. V: Hiermit kann der Primärstrom des Spannungswandlers programmiert
werden. Wird kein Wandler benutzt, muss der Wert „1" eingegeben werden.
•
Sek. V: Hiermit kann der Sekundärstrom des Spannungswandlers programmiert
werden. Wird kein Wandler benutzt, muss der Wert „1" eingegeben werden.
•
Prim. I: Hiermit kann der Wert des Primärstroms des Intensitätswandlers
programmiert werden.
•
Sek. I: Hiermit kann der Wert des Sekundärstroms des Intensitätswandlers
programmiert werden. Die programmierbaren Werte lauten .../5 oder .../1.
3.2 Qualität
HAUPTB. → KONFIG → MASS → QUALITÄT
•
Berechnung des THD-Wertes: Hier kann eingegeben werden, ob bei der
Berechnung des THD-Wertes die Grundintensität oder der RMS-Wert
verwendet werden soll.
3.3
Bedarf
HAUPTB. → KONFIG → MASS → BEDARF
Der CVMk2 berechnet den maximalen Bedarf für die folgenden Werte: dreiphasige
Wirkleistung, dreiphasige Scheinleistung, Intensität der drei Phasen, ebenso wie
die dreiphasige. Bei der Berechnung des Bedarfs können verschiedene Kriterien
konfiguriert werden, und zwar:
•
Periode: Die in Minuten ausgedrückte Zeit für die Aufnahme des Taxameters.
Für sie kann ein Wert zwischen 1 und maximal 60 eingegeben werden.
•
Fenstertyp: Für die Berechnung des maximalen Bedarfs stehen drei
verschiedene Fenstertypen zur
THERMOFENSTER.
•
Sincro: (Gleichlauf) Die Berechnungen des Bedarfs können synchron erfolgen
unter Annahme eines Eingangs externer Impulse oder durch Gleichlauf mit einer
internen Uhr des Gerätes, indem EXTERN bzw. UHR ausgewählt wird.
•
Eing.-Nr..: (Eingangs-Nr.) Ist im vorstehenden Punkt Gleichlauf mit externem
Impuls ausgewählt worden, muss hier der Eingang für den Synchronimpuls
eingegeben werden.
3.4
Tarife
Mit dem CVMk2 kann die Konfiguration von Tarifen vorgenommen werden, um z.B.
Energiezähler zu benutzen.
•
Blockierung
Anz. Tarife: Anzahl der Tarife, mit der angegeben wird, wie viele verschiedene
Tarife konfiguriert werden müssen.
•
Kalend.: Kalender, mit dem spezifiziert wird, ob der CVMk2 die interne Uhr zum
Verwalten der Tarife, Option UHR, oder dafür Eingänge benutzt, (das Signal
zum Tarifwechsel wird von einem anderen externen Gerät, wie z.B. von einem
Zähler, übernommen), Option EXTERN.
•
Anz. Eing.: Anzahl der Eingänge, Wird bei dem Kalender eine externe
Verwaltung der Tarife gewählt, ist hier der erste Eingang zu wählen, der einen
Impuls erhalten wird.
3.5
Löschen
HAUPTB. → KONFIG → MASS →LÖSCHEN
Auf diesem Bildschirm kann ein Reset der folgenden Wert vorgenommen werden:
•
Geschwindigkeit der
Alle: Sämtliche gespeicherten Werte
•
Max. Werte: Die maximalen Werte, Datum und Uhrzeiten
•
Mindestwerte: Die Mindestwerte, Datum und Uhrzeiten
•
Energie: Energiezähler, einschließlich der Tarife
•
Bedarf: Werte des maximalen Bedarfs, einschl. der der Tarife
•
DES
Ext. Zähl.: Die von den Eingängen empfangenen Impulse
3.6 Komm .
HAUPTB. → KONFIG → KOMM → KOMM
Mit diesem Bildschirm können die Kommunikationswerte für die Messmodule
eingegeben werden. Wird
folgende Parameter zu programmieren::
•
Periph.-Nr.: Nummer des dem Messmodul zugewiesenen Periphergerätes
•
Baudzahlen: Die Geschwindigkeit der Kommunikationen des Bus kann 9600 -
19200- 38400 oder 57600 betragen.
•
Parität: Gewünschte Parität (OHNE - UNGERADE - GERADE)
•
Datenbits: Datenbits des Frames
•
Stoppbits: 1 - 2
•
Protokoll: MODBUS
4
TECHNISCHE DATEN
Die Ausrüstung muss mit einer externen Sicherung ausgerüstet sein, Modell
HTK-1 von Bussmmann, oder ähnlich 600V 1A
Eingangskreis :
Einphasig :
Spannungstoleranz :
Frequenz :
Maximaler Verbrauch :
Betriebstemperatur :
Feuchtigkeit (ohne Kondensation) :
Maximale Höhe:
Konstruktionsmerkmale:
Gehäusematerial :
Schutzgrad :
Montierte Anlage (Vorderfront ) :
Messmodul:
Für glatte Oberflächen in Umgebung 1 (nur auf dem Display-Modul).
Abmessungen Messmodul:
Abmessungen Bildschirm:
Gewicht :
Versorgungskabel
Spannungsmessen:
Kabel der Stromwandler:
Benützen Sie nur Kupferleiter für die Verbindungsterminals, mit 1.5 mm
die für mindestens 60º geeignet sind
Messkreis:
Nennspannung:
Frequenz :
Nennstrom :
Überlastungsgrenze dauernd :
Verbrauch des Spannungskreises :
Verbrauch des Stromkreises:
ITF / Shunt:
Verfügung: FESTES, GLEIT- oder
Präzisionsklasse
Spannung :
Strom :
Leistung / Energie :
Messgrößenaufnehmer :
Leistungsfaktor :
Messbereich Grundskala
Sicherheit:
Klasse III - 300 V AC / 520 V Ws
Doppelisolierung Klasse II
Normen :
IEC 664, VDE 0110, UL 94, IEC 801, IEC 348, IEC 571-1, EN 61000-6-3,
EN 61000-6-1, EN 61010-1, EN 61000-4-11, EN 61000-4-2, EN 61000-4-3,
EN 61000-4-4, EN 61000-4-5, EN 55011
5 TECHNISCHER KUNDENDIENST
Hinsichtlich jeglicher Fragen bei Betriebsstörungen oder –schäden ist der
Technische Kundendienst von CIRCUTOR,S.A. zu benachrichtigen.
TECHNISCHER KUNDENDIENST (SAT): 902449459
CIRCUTOR,S.A. – Kundendienst
Vial Sant Jordi s/n
08232 Viladecavalls, Barcelona
Tel.: (+34) 93 745 29 00
Fax: (+34) 93 745 29 14
E-mail: central@circutor.es
