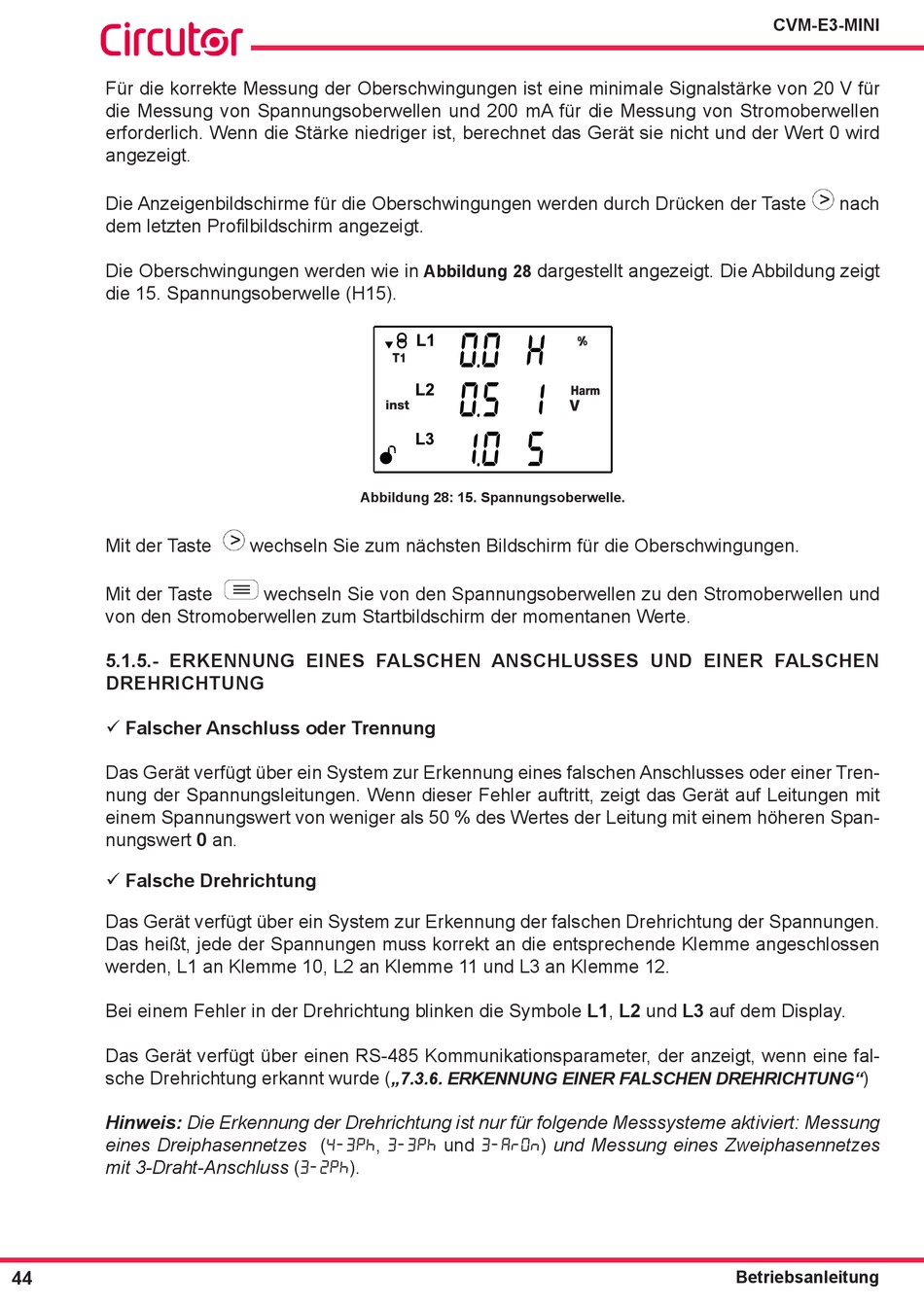

CVM-E3-MINI
Für die korrekte Messung der Oberschwingungen ist eine minimale Signalstärke von 20 V für
die Messung von Spannungsoberwellen und 200 mA für die Messung von Stromoberwellen
erforderlich. Wenn die Stärke niedriger ist, berechnet das Gerät sie nicht und der Wert 0 wird
angezeigt.
Die Anzeigenbildschirme für die Oberschwingungen werden durch Drücken der Taste
nach
dem letzten Profilbildschirm angezeigt.
Die Oberschwingungen werden wie in
dargestellt angezeigt. Die Abbildung zeigt
Abbildung 28
die 15. Spannungsoberwelle (H15).
Abbildung 28: 15� Spannungsoberwelle�
Mit der Taste
wechseln Sie zum nächsten Bildschirm für die Oberschwingungen.
Mit der Taste
wechseln Sie von den Spannungsoberwellen zu den Stromoberwellen und
von den Stromoberwellen zum Startbildschirm der momentanen Werte.
5�1�5�- ERKENNUNG EINES FALSCHEN ANSCHLUSSES UND EINER FALSCHEN
DREHRICHTUNG
Falscher Anschluss oder Trennung
Das Gerät verfügt über ein System zur Erkennung eines falschen Anschlusses oder einer Tren-
nung der Spannungsleitungen. Wenn dieser Fehler auftritt, zeigt das Gerät auf Leitungen mit
einem Spannungswert von weniger als 50 % des Wertes der Leitung mit einem höheren Span-
nungswert 0 an.
Falsche Drehrichtung
Das Gerät verfügt über ein System zur Erkennung der falschen Drehrichtung der Spannungen.
Das heißt, jede der Spannungen muss korrekt an die entsprechende Klemme angeschlossen
werden, L1 an Klemme 10, L2 an Klemme 11 und L3 an Klemme 12.
Bei einem Fehler in der Drehrichtung blinken die Symbole L1, L2 und L3 auf dem Display.
Das Gerät verfügt über einen RS-485 Kommunikationsparameter, der anzeigt, wenn eine fal-
sche Drehrichtung erkannt wurde (
)
„7.3.6. ERKENNUNG EINER FALSCHEN DREHRICHTUNG"
Hinweis: Die Erkennung der Drehrichtung ist nur für folgende Messsysteme aktiviert: Messung
eines Dreiphasennetzes (4-3Ph, 3-3Ph und 3-ArOn) und Messung eines Zweiphasennetzes
mit 3-Draht-Anschluss (3-2Ph).
44
Betriebsanleitung
