3�6�13�- MESSUNG EINES EINPHASENNETZES MIT 2-DRAHT-ANSCHLUSS: CVM-E3-
MINI-MC UND CVM-E3-MINI-MC-WiEth

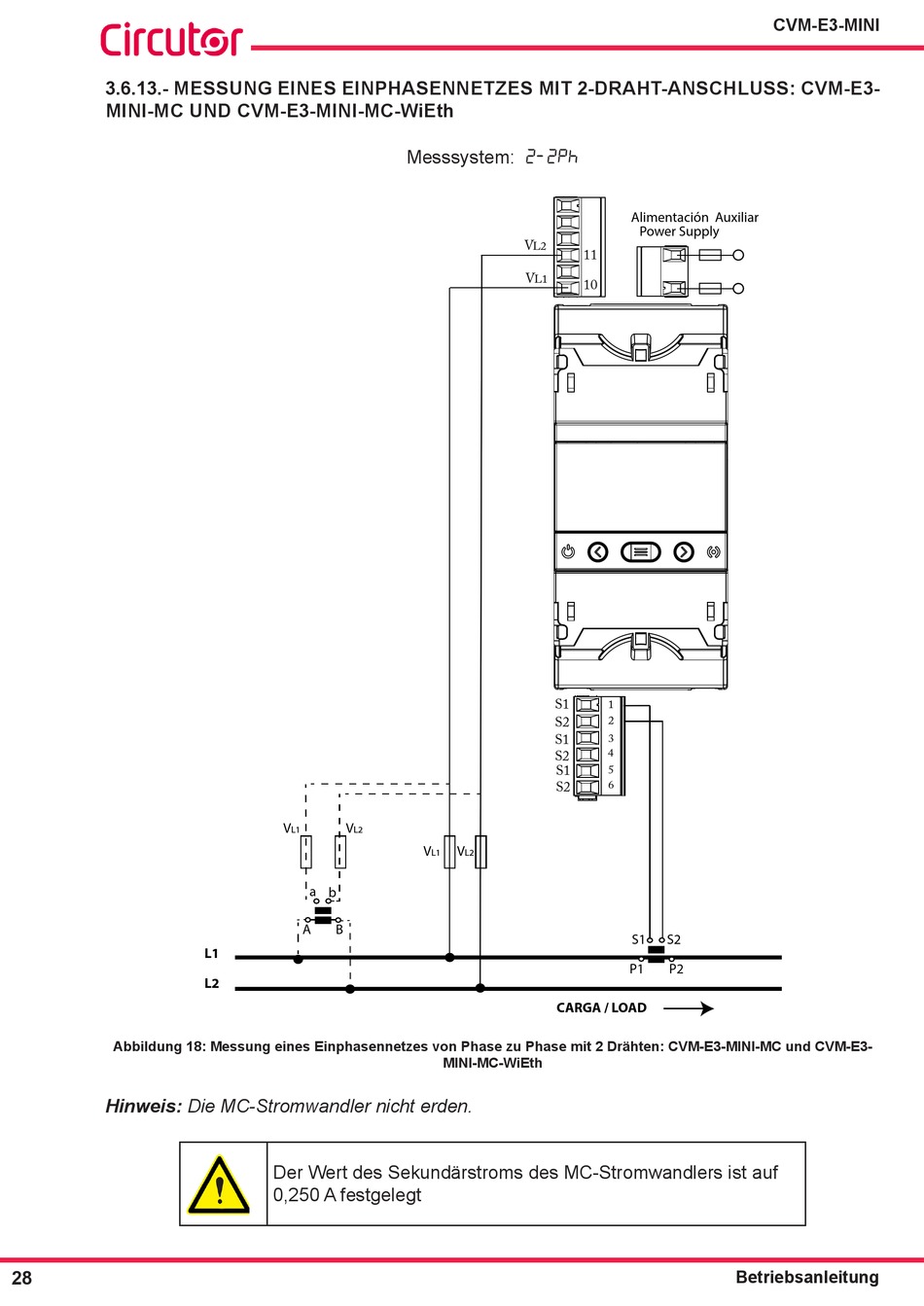

Abbildung 18: Messung eines Einphasennetzes von Phase zu Phase mit 2 Drähten: CVM-E3-MINI-MC und CVM-E3-
Hinweis: Die MC-Stromwandler nicht erden.
28
V V
L1 L2
a b
A B
L1
L2
Der Wert des Sekundärstroms des MC-Stromwandlers ist auf
0,250 A festgelegt
Messsystem:
2-2Ph
V
L2
V
L1
S1
S2
S1
S2
S1
S2
V V
L1 L2
CARGA / LOAD
MINI-MC-WiEth
Alimentación Auxiliar
Power Supply
11
10
1
2
3
4
5
6
S1 S2
P1 P2
Betriebsanleitung
CVM-E3-MINI
