7�- CVM-E3-MINI-xxx: RS-485-KOMMUNIKATION
Die CVM-E3-MINI-xxx verfügen über einen RS-485-Kommunikationsanschluss.
Das Gerät verfügt standardmäßig über zwei Kommunikationsprotokolle MODBUS RTU ® und
BACnet.
Im Konfigurationsmenü wählen Sie das Protokoll und die Konfigurationsparameter aus, (
RS-485-KOMMUNIKATION"
7.1.- ANSCHLÜSSE
Die Zusammensetzung des RS-485-Kabels muss mit einem Twisted-Pair-Kabel mit
Abschirmgitter (mindestens 3 Drähte) und einem maximalen Abstand zwischen dem CVM-E3-
MINI und der Master-Einheit mit einer Länge von 1200 Metern erfolgen.
An diesen Bus können maximal 32 CVM-E3-MINI angeschlossen werden.
Für die Kommunikation mit der Master-Einheit muss ein intelligenter RS-232-zu-RS-485-
Netzwerkprotokoll-Konverter verwendet werden.
84
).
PC
RS-232 / USB / Ethernet / Profibus ...
RS-232
USB
Ethernet
Profibus
...
RS-485
RS-485
A(+)
B(-)
S

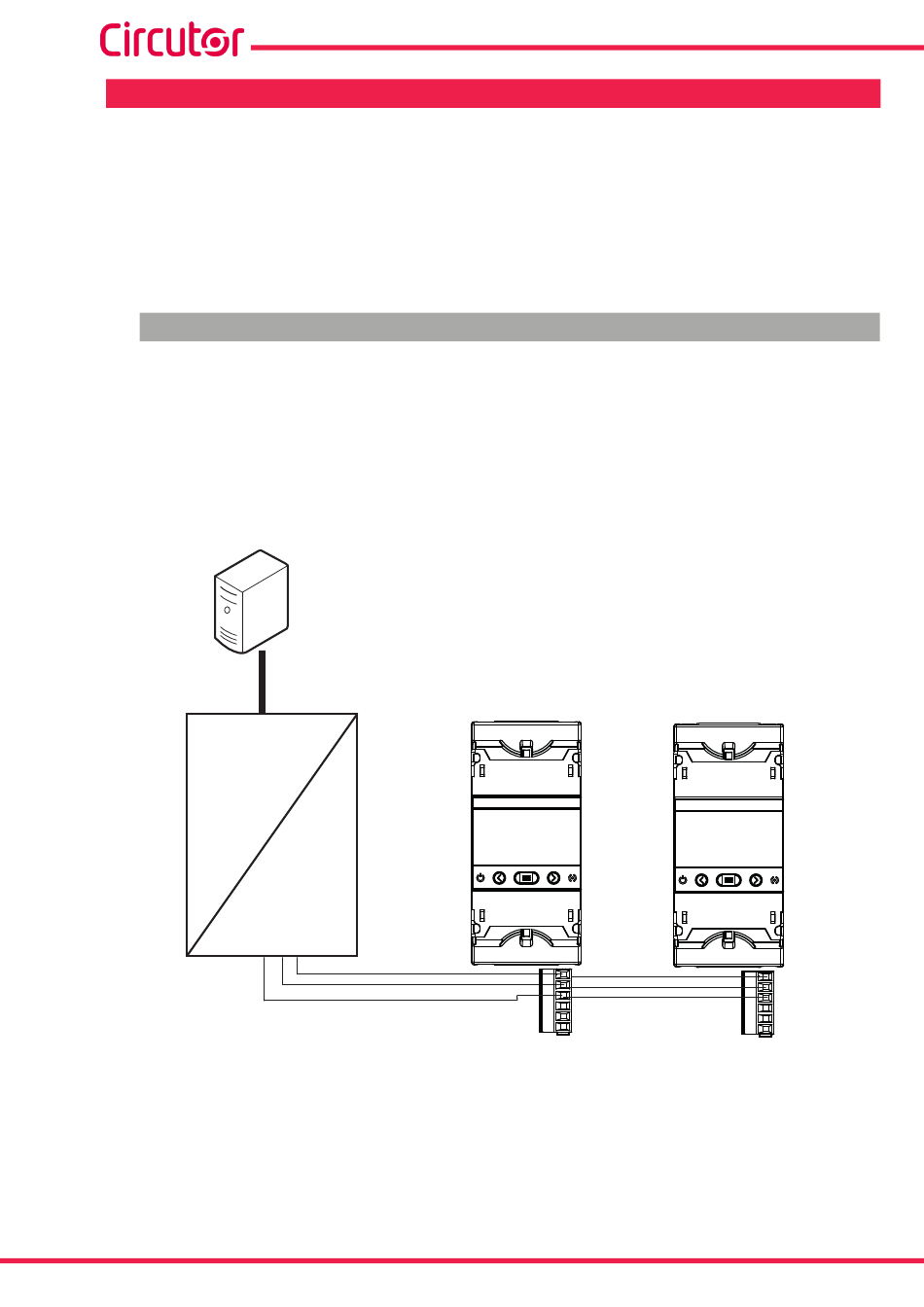

Abbildung 33: Anschlussplan RS-485�
A(+)
A
B(-)
B
S
S
CVM-E3-MINI
„6.22.-
A(+)
A
B(-)
B
S
S
