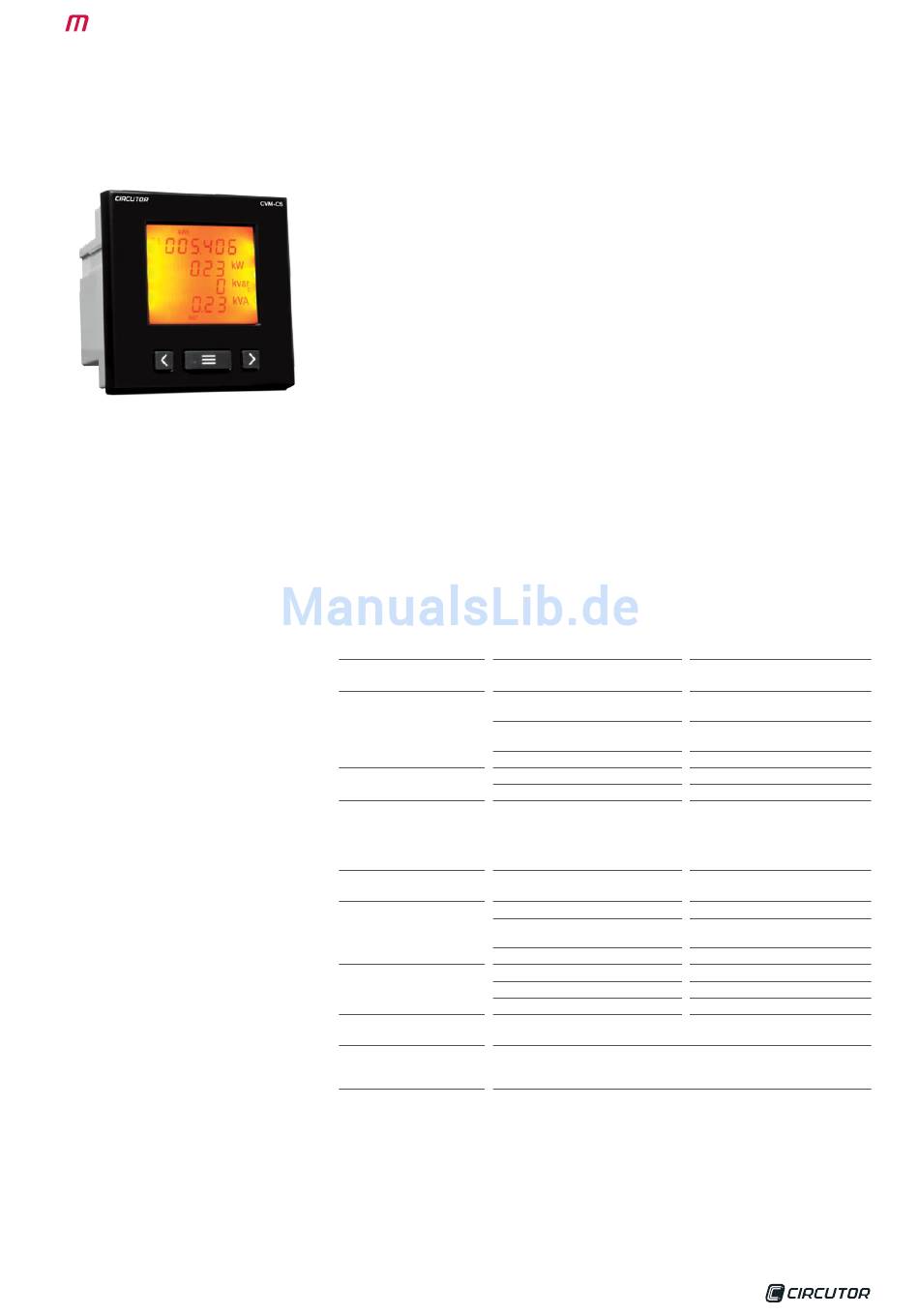

Circutor CVM-C5 Handbuch

Leistungsanalyser
CVM-C5
8
Multifunktions-Messgerät für Schaltfeld
Beschreibung

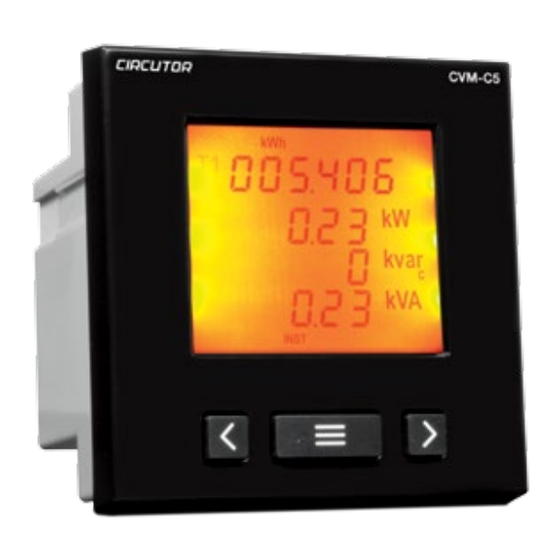

Das CVM-C5 ist ein kompaktes Multifunktions-Messgerät für Schaltfeld mit 96x96
mm mit Energieaufzeichnung und 4-Quadranten-Messung. Es eignet sich bei
Niederspannungsinstallationen für Dreiphasen-Stromkreise mit 3 oder 4 Drähten,
Zweiphasen-Stromkreise mit oder ohne Nullleiter oder Einphasen-Stromkreise.
Merkmale der Anzeige und Bedienung:
— Schnellanzeige der Parameter mit nur einer Taste
— Klare Anzeige der Grundlegenden Systemparameter
— Anzeige des Stromverbrauchswerts gemäß kWh-Kosten
— Angabe der kg CO
bei Verbrauch/Erzeugung oder je nach Energieherkunft
2
— LCD-Display mit Hintergrundbeleuchtung
Andere Eigenschaften:
— Messung mittels hochwirksamer Wandler MC von
CIRCUTOR oder Wandler .../5 A oder .../1 A
— 1 Digitalausgang (Schnittstelle S0)
— 1 Digitaleingang (Tarif- oder Herkunftsauswahl der Energie)
— Maximal-, Minimalwerte und Maximum Bedarf.
Anwendungen
— Messung in Niederspannungsinstallationen
— Messung in Dreiphasen-Stromkreisen (3 oder 4 Leiter),
Zweiphasen-Stromkreisen (mit oder ohne Nullleiter) und Einphasen-Stromkreisen
Technische Merkmale
Versorgungsstromkreis Betriebsspannung
Messkreis Spannung
Strom
Abtastung
Genauigkeitsklasse V, I, Leistung
Energie
Ausgang 1 Digitalausgang
Eingang 1 Digitaleingang
Bauweise
Gehäuse
IP-Schutzklasse
Abmessungen
Umgebungsbedingungen Betriebstemperatur
Relative Luftfeuchte
Max. Seehöhe
Sicherheit Klasse III gemäß EN 61010
Schutz gegen elektrischen Schlag durch doppelte Isolierung Klasse II
Normen IEC 664, VDE 0110, UL 94, IEC 801, IEC 348,
IEC 571-1, EN 61000-6-3, EN 61000-6-1,
EN 61010-1, CE, gemäß UL
85-265 V AC /
50...60 Hz
95-300 V DC.
/
300 V AC F-N 520 V AC F-F
50...60 Hz
.../5A & .../1 A
MC: .../250 mA
64 Abtastungen/Zyklus
0,5%
1%
Schnittstelle S0
Konfigurierbar bis zu 1000 Impulsen pro
kWh, kvarh etc.
(24 V DC max, 50 mA, 5 Imp/s,
Max Ton/Toff konfigurierbar)
Tarifauswahl,
NPN, Optokoppler
Kunststoff V0 selbstlöschend
Vorne: IP 51
Hinten: IP 20
96 x 96 x 60,9 mm
-10...+50 ºC
5 ... 95 %
2000 m
