Einbauhinweise
•
Die Verkabelung der Ethernetleitungen dürfen das Gebäude nicht verlassen.
•
Beachten Sie beim Verlegen der Anschlussleitungen die Biegeradien der verwendeten Kabel.
•
Verwenden Sie für alle Leitungen Zugentlastungen.
•
Verbauen Sie die Steuerung nur waagerecht auf Tragschiene, die an einer Wand befestigt ist.
•
Halten Sie möglichst großen Abstand zu Störquellen.
•
Sehen Sie für ausreichende Belüftung folgende Mindestabstände vor:
Bei mehrzeiligem Aufbau muss die Zulufttemperatur unter jeder Zeile gemessen und deren Grenz-
wert eingehalten werden. Zu Umgebungstemperaturen siehe
auf Seite 10

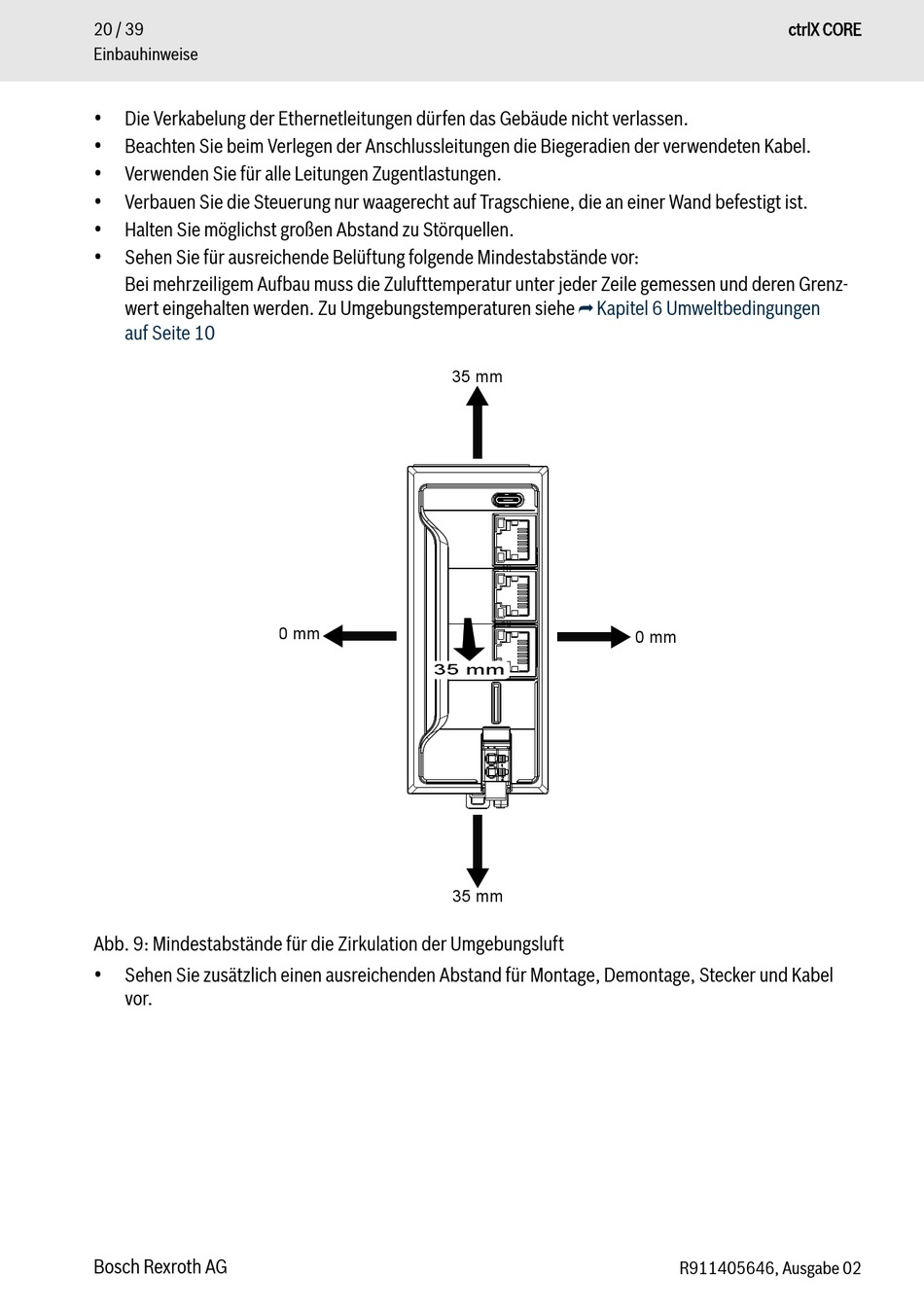

Abb. 9: Mindestabstände für die Zirkulation der Umgebungsluft
•
Sehen Sie zusätzlich einen ausreichenden Abstand für Montage, Demontage, Stecker und Kabel
vor.
