ctrlX CORE

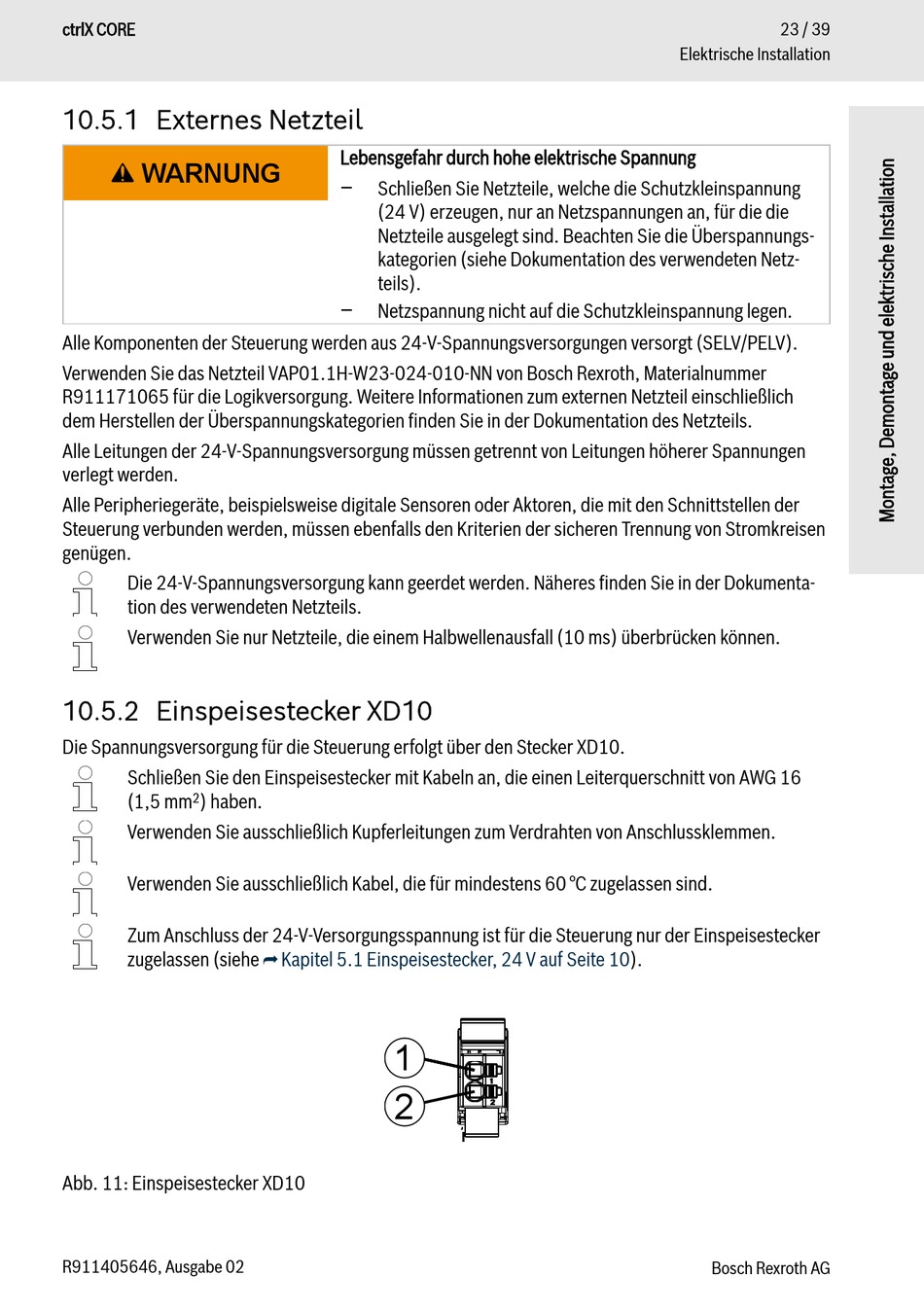

10.5.1 Externes Netzteil

WARNUNG
Alle Komponenten der Steuerung werden aus 24-V-Spannungsversorgungen versorgt (SELV/PELV).
Verwenden Sie das Netzteil VAP01.1H-W23-024-010-NN von Bosch Rexroth, Materialnummer
R911171065 für die Logikversorgung. Weitere Informationen zum externen Netzteil einschließlich
dem Herstellen der Überspannungskategorien finden Sie in der Dokumentation des Netzteils.
Alle Leitungen der 24-V-Spannungsversorgung müssen getrennt von Leitungen höherer Spannungen
verlegt werden.
Alle Peripheriegeräte, beispielsweise digitale Sensoren oder Aktoren, die mit den Schnittstellen der
Steuerung verbunden werden, müssen ebenfalls den Kriterien der sicheren Trennung von Stromkreisen
genügen.
Die 24-V-Spannungsversorgung kann geerdet werden. Näheres finden Sie in der Dokumenta-
tion des verwendeten Netzteils.
Verwenden Sie nur Netzteile, die einem Halbwellenausfall (10 ms) überbrücken können.

10.5.2 Einspeisestecker XD10

Die Spannungsversorgung für die Steuerung erfolgt über den Stecker XD10.
Schließen Sie den Einspeisestecker mit Kabeln an, die einen Leiterquerschnitt von AWG 16
(1,5 mm ) haben.
2
Verwenden Sie ausschließlich Kupferleitungen zum Verdrahten von Anschlussklemmen.
Verwenden Sie ausschließlich Kabel, die für mindestens 60 °C zugelassen sind.
Zum Anschluss der 24-V-Versorgungsspannung ist für die Steuerung nur der Einspeisestecker
zugelassen (siehe
Abb. 11: Einspeisestecker XD10
R911405646, Ausgabe 02
Lebensgefahr durch hohe elektrische Spannung
−
Schließen Sie Netzteile, welche die Schutzkleinspannung
(24 V) erzeugen, nur an Netzspannungen an, für die die
Netzteile ausgelegt sind. Beachten Sie die Überspannungs-
kategorien (siehe Dokumentation des verwendeten Netz-
teils).
−
Netzspannung nicht auf die Schutzkleinspannung legen.
⮫ Kapitel 5.1 Einspeisestecker, 24 V auf Seite
1
2
23 / 39
Elektrische Installation
10).
