Elektrische Installation
Tab. 13: Pinbelegung des Einspeisesteckers XD10
Steckerkontakt Signal
1 24 V
2 0 V

10.5.3 24-V-Spannungsversorgung

Zur Spannungsversorgung verwenden Sie ein Netzteil, wie im folgenden Kapitel beschrieben:
⮫ Kapitel 10.5.1 Externes Netzteil auf Seite
Im Gerät ist der GND (U
Überspannungskategorie I, 24 V
PE
trennbare
Verbindungen

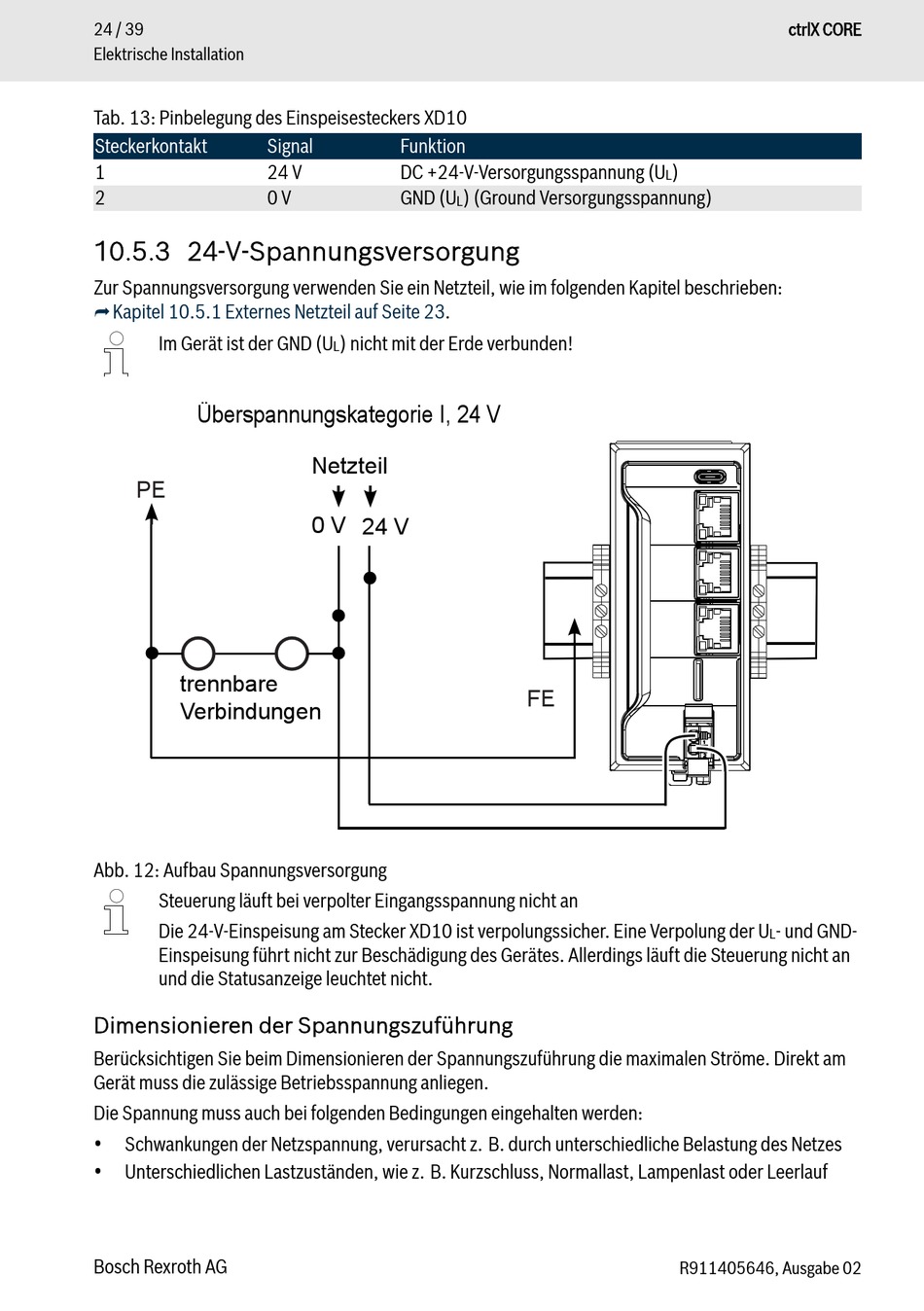

Abb. 12: Aufbau Spannungsversorgung
Steuerung läuft bei verpolter Eingangsspannung nicht an
Die 24-V-Einspeisung am Stecker XD10 ist verpolungssicher. Eine Verpolung der U
Einspeisung führt nicht zur Beschädigung des Gerätes. Allerdings läuft die Steuerung nicht an
und die Statusanzeige leuchtet nicht.
Dimensionieren der Spannungszuführung
Berücksichtigen Sie beim Dimensionieren der Spannungszuführung die maximalen Ströme. Direkt am
Gerät muss die zulässige Betriebsspannung anliegen.
Die Spannung muss auch bei folgenden Bedingungen eingehalten werden:
•
Schwankungen der Netzspannung, verursacht z. B. durch unterschiedliche Belastung des Netzes
•
Unterschiedlichen Lastzuständen, wie z. B. Kurzschluss, Normallast, Lampenlast oder Leerlauf
Bosch Rexroth AG
Funktion
DC +24-V-Versorgungsspannung (U
GND (U ) (Ground Versorgungsspannung)
L
23.
) nicht mit der Erde verbunden!
L
Netzteil
0 V
24 V
)
L
FE
R911405646, Ausgabe 02
ctrlX CORE
- und GND-
L
