VERANKERN DER GRUNDRAHMEN
Heben Sie die Plattformen auf 1m Höhe und Sichern Sie die Bühne durch Unterstellböcke
mit geeigneter Traglast ab.
Bohren Sie Befestigungslöcher laut Bohrungen der Grundrahmen D.16. Bohren Sie die
Löcher je nach Dübeltype ca. 120 mm. Achten Sie darauf, dass Sie beim Bohren das Loch
nicht ausreiben oder wackeln.
Nach dem Bohrvorgang, entfernen Sie gründlich mit Druckluft oder Staubsauger mit
Lochaufsatz den Staub aus jedem Loch.
Der Betonanker ist lt. Herstelleranleitung zu installieren. Achten Sie bei der Verwendung von
Unterlegscheiben das diese aus Edelstahl (RP-TOOLS Unterlegscheiben) das noch genügend
Gewinde für die Befestigung zur Verfügung steht.
Wenn Unterlegscheiben verwendet werden sind diese um den Anker zu legen. Zusätzlich
sind mit geeigneten Mörtel Hohlräume zu füllen.
Befestigen Sie die Muttern lt. Dübelhersteller mit einem Drehmomentschlüssel (Keinenfalls
mit Schlagschrauber anziehen)
Richtigen Sie die Plattformen "Eben" mithilfe einer Wasserwaage horizontal aus.
7.7
EINSTELLEN DER ENDSCHALTER
Die Einstellung darf nur von geeignetem Fachpersonal durchgeführt werden.
Wenn die Einstellung nicht Ordnungsgemäß durchgeführt wird, kann dies zu
schwere Schäden an Mensch und Maschinen kommen.
Der Endschalter muss während der Montage von der Hebebühne eingestellt werden.

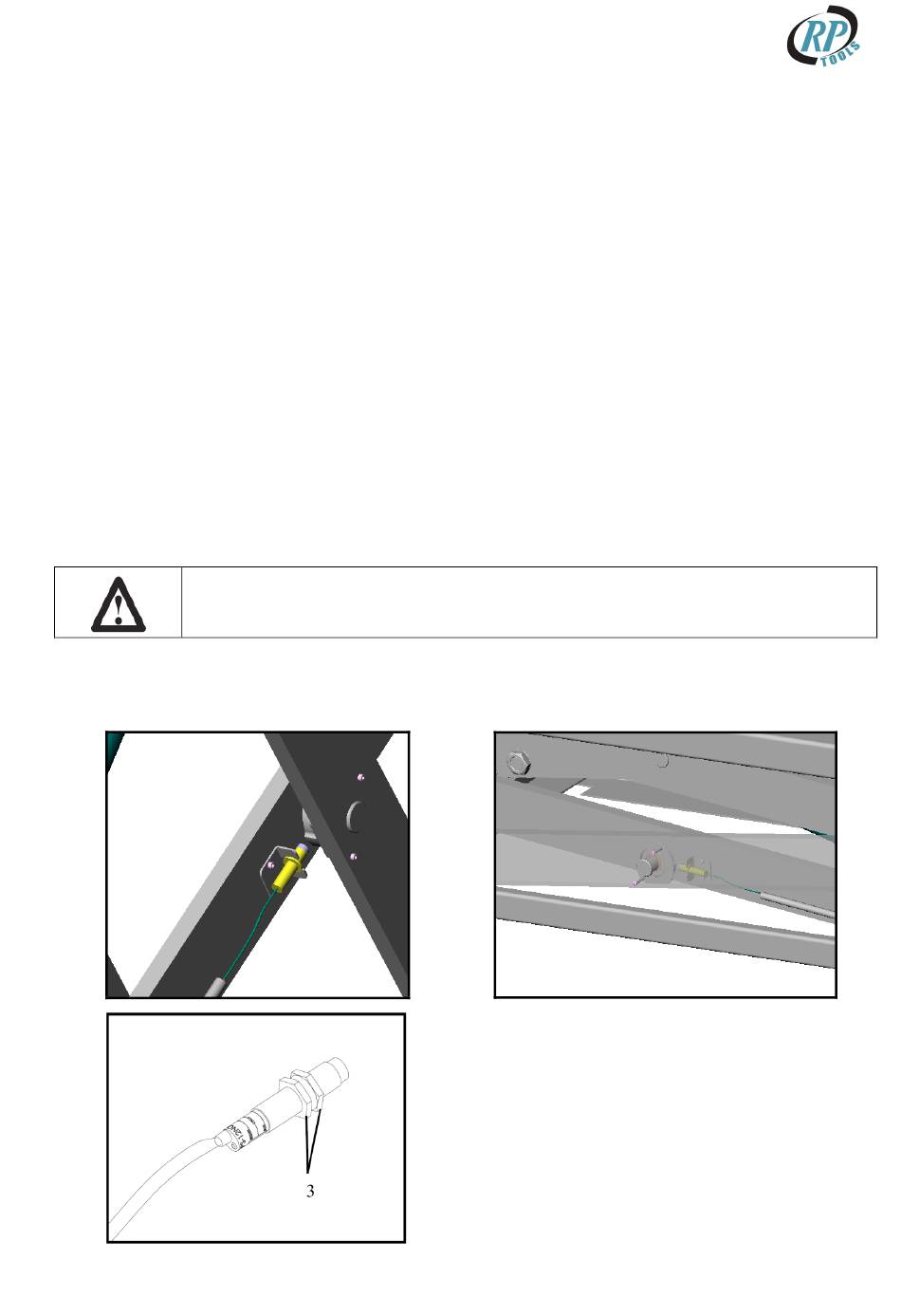

Diese Bühne ist mit 2 Endschaltern ausgestattet in der Position wie auf dem Bild 14 und 15 gezeigt
wird.
Abb. 14
RP. 01
RP-TOOLS Werkstatt-Technik
Abb. 16
24 / 34
Abb. 15
