RP-8503P
Stand:. A 2012/07/18
7.7 PNEUMATIKSYSTEM ANSCHLUSS
Die Druckluftversorgung vor Ort (zu dem das pneumatische System der Hebebühne) muss mit einer
Wartungseinheit der aus Wasserabscheider, Öler und Druckminderer besteht ausgestattet werden.
Diese Geräte können bei RP-TOOLS auf Anfrage geliefert werden.
Für den Anschluss der pneumatischen Leitungen ist wie folgt vorzugehen:
• Schließen Sie die pneumatischen Leitungen der Hebebühne an das dafür vorgesehene Steuergerät
nach dem Bild 15 an;
• Verbinden Sie das pneumatische System der Steuereinheit mit der Wartungseinheit und der
Druckluftversorgung vor Ort;
• Überprüfen Sie die pneumatische Steuerung ob diese ordentlich arbeitet.
Beim Verlegen der Luftleitungen, stellen Sie sicher, dass der Schlauch frei von Schäden
und Fremdkörpern wie Schmutz und Staub ist. Weiteres sind die Leitungen so zu
verlegen das diese an keinen beweglichen Teilen streifen, scheuern oder reiben. Bei
Nichtbeachtung kann dies zu einem Ausfall kommen, der zu Technischen oder
persönlichen Schaden führen kann.

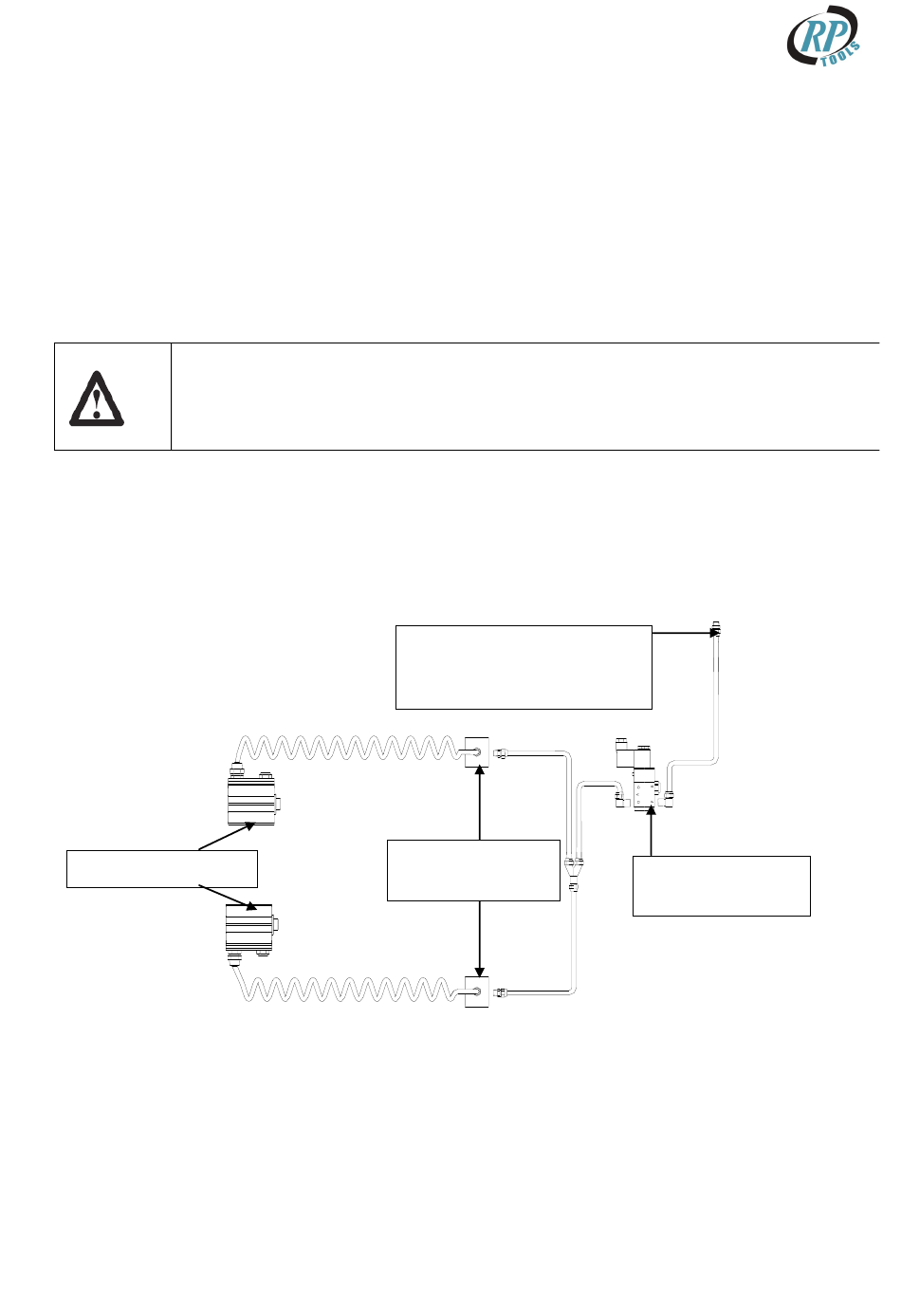

Abbildung 15 – PNEUMATIKSYSTEM VERBINDUNGEN
Pneumatikzylinder
RP. 01
RP-TOOLS Werkstatt-Technik
Wartungseinheit mit
Wasserabscheider und Öler
(OPTIONAL)
Luftverteiler auf
Grundrahmen
26 / 41
Luft-
Magnetventil
