RP-Tools RP-8503P Installations- Und Wartungshandbuch Seite 14

RP-8503P
Stand:. A 2012/07/18

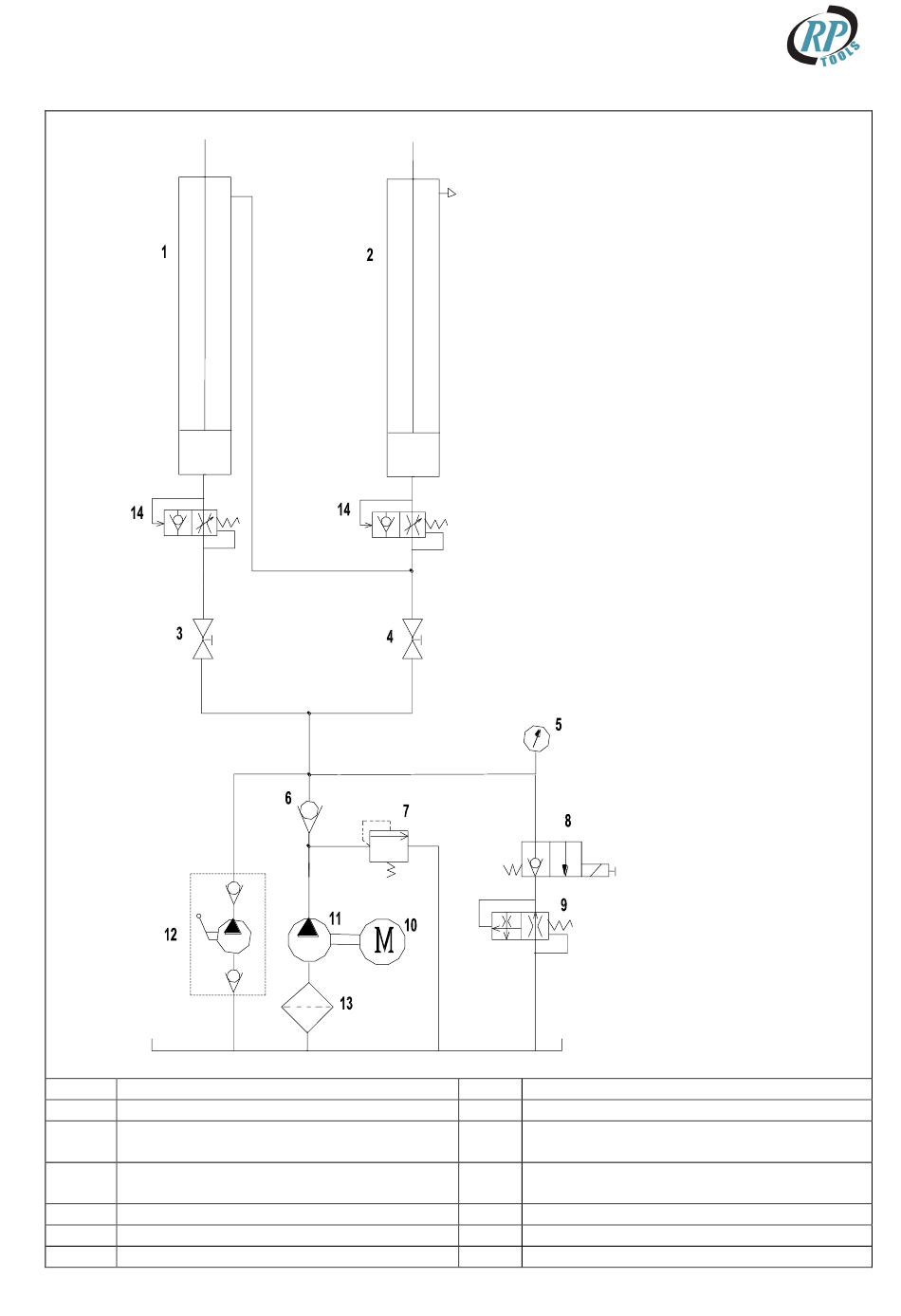

Bild 4 - HYDRAULIK PLAN
1 Masterzylinder P1
2 Sekundärzylinder P2
3 Kugelhahn Niveauregulierung
(Normalbetrieb geöffnet)
4 Kugelhahn Niveauregulierung
(Normalbetrieb geschlossen)
5 Druckanzeige
6 Rückschlagventil
7 Überdruckventil
RP. 01
RP-TOOLS Werkstatt-Technik
8
9
10
11
12
13
14
14 / 41
Absenkmagnetventil
Absenkregelventil
Motor
Zahnradpumpe
Notfall Handpumpe
Öl Filter
Schlauchbruchsicherung
