RP-8503P
Stand:. A 2012/07/18
7.6 HYDRAULIKSYSTEM ANSCHLUSS
Heben Sie die Plattformen mithilfe eines geeigneten Krans, Gabelstaplers mit geeignete Seilen,
Lastgurte oder Ketten auf ca. die Hälfte an. Sichern Sie die Lasten mit Unterstellböcken oder
ähnlichen
Öffnen Sie die Frontabdeckung der Steuereinheit.
Verlegen Sie die Hydraulikleitungen wie in Abb. 14 angeführt. Bei der Überflurmontage sind
geeignete Schlauchabdeckungen anzubringen. Diese Schlauchabdeckungen sind im Lieferumfang
enthalten und können bei Bedarf bei RP-TOOLS nachbestellt werden.
Schließen Sie die Hydraulikschläuche wie in der Abbildung zusehen vorsichtig durch Festdrehen an.
Beim Verlegen der Hydraulikschläuche, stellen Sie sicher, dass der Schlauch frei von
Schäden und Fremdkörpern wie Schmutz und Staub ist. Weiteres sind die
Hydraulikleitungen so zu verlegen das diese an keinen beweglichen Teilen streifen,
scheuern oder reiben. Bei Nichtbeachtung kann dies zu einem Ausfall kommen, der zu
Technischen oder persönlichen Schaden führen kann.

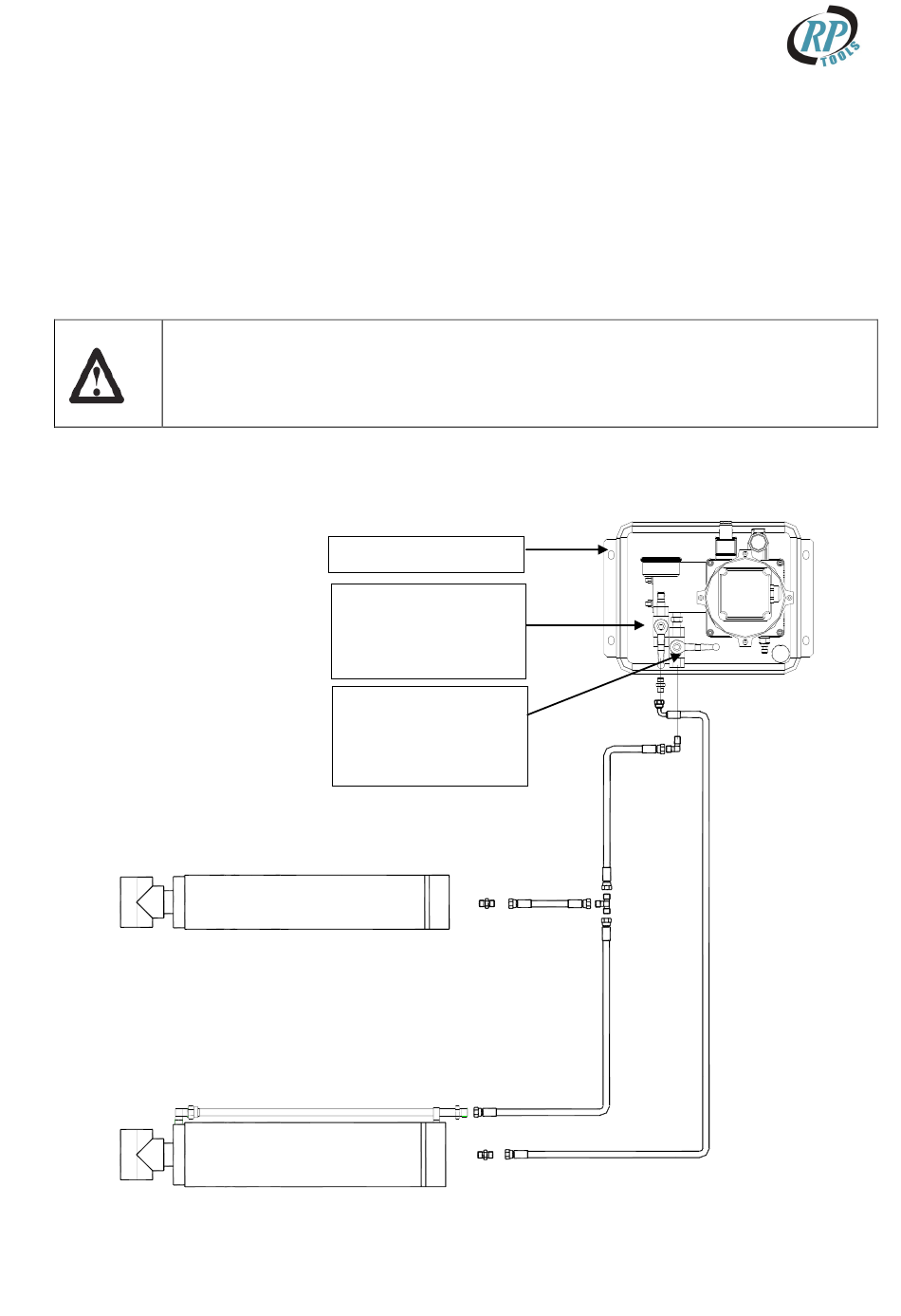

Bild 14 – HYDRAULIK VERBINDUNG
Sekundärhydraulikzylinder P2
Master- Hydraulikzylinder P1
RP. 01
RP-TOOLS Werkstatt-Technik
Hydraulik-Einheit
Kugelhahn
Niveauregulierung
(Normalbetrieb
geöffnet)
Kugelhahn
Niveauregulierung
(Normalbetrieb
geschlossen)
25 / 41
