Hebebühne - RP-R- - ab 2014 – RMW - Montage
RP-TOOLS®
-
(DE) KAPITEL 23 – EINSTELLEN DER ENDABSCHALTER
23.1 - MAXIMALHÖHENABSCHALTER
•
Bringen Sie die Hebebühne auf eine Höhe
von 2160 mm;
•
Montieren Sie den Schalter (1) auf die
Halterung;
•
Bringen Sie die Hebebühne auf eine Höhe
von 2160 mm, um den korrekten Einbau
des Schalters zu prüfen;
•
Wenn
der
funktioniert,
Schrauben des Schalters justiert werden.
•
Drehen Sie die Schrauben nach der
Anpassung fest.
•
Befestigen Sie die Schutzabdeckung.
23.2 - SICHERHEITSHÖHENSCHALTER
•
Bringen Sie die Hebebühne auf die gewünschte Höhe (wir empfehlen 400 mm über
dem Boden).
•
Befestigen Sie den Schalter (2) an den Gewindebohrungen der Scherenarme mit
Hilfe der mitgelieferten Schrauben.
•
Senken Sie die Hebebühne auf die Sicherheitshöhe ab, um die korrekte Funktion
des Schalters zu prüfen.
•
Wenn der Schalter nicht korrekt funktioniert, können Sie den Schalterarm lösen und
seine Position ändern.
•
Drehen Sie die Schrauben nach der Anpassung fest.
•
Befestigen Sie die Schutzabdeckung mit den mitgelieferten Schrauben.
DE/EN - REV. 01 – Ver.: 2017.11.30
Schalter
nicht
kann
er
mit
Hilfe
73 / 83
richtig
1
der

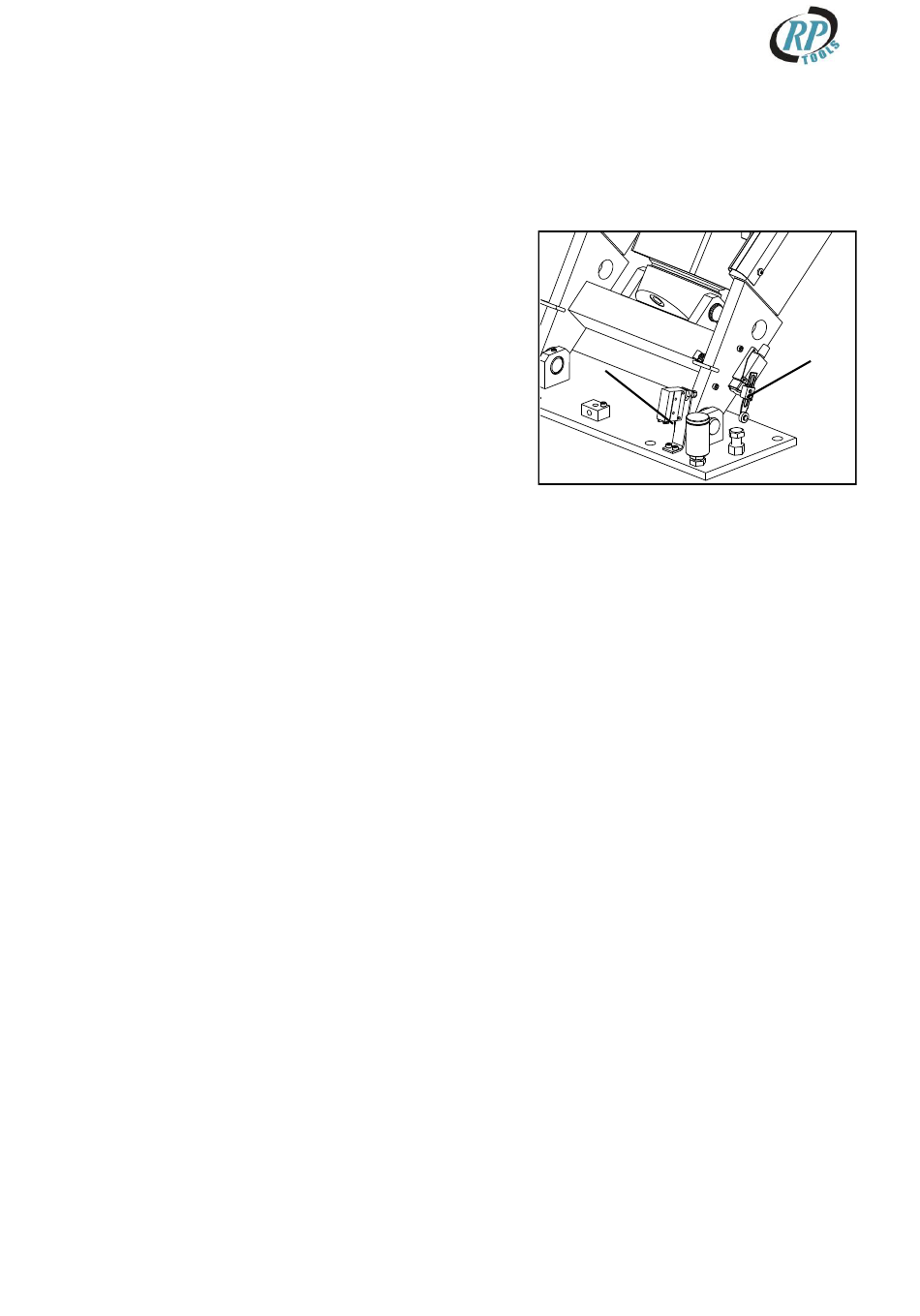

Abb. 23
2
