4 KAPITEL - PRODUKT BEZEICHNUNG
4.1 HEBEBUHNE BESCHREIBUNG (Bild 1)
Die Hebebühne ist zum Heben der Kraftfahrzeuge für Servicearbeiten konzipiert.
Das maximale Hub-Gewicht wird auf dem Typenschild angegeben.
Alle mechanischen Rahmen, wie Plattformen, Erweiterungen, Grundrahmen und Arme sind aus Stahl
gefertigt worden, um Festigkeit und Steifigkeit bei geringem Gewicht zu gewährleisten.
Der elektrohydraulische Betrieb ist im Detail in Kapitel 8 beschrieben.
Dieses Kapitel beschreibt die wichtigsten Elemente, sodass der Benutzer mit der Maschine vertraut
ist.
Das Bild 1 zeigt das die Hebebühne aus zwei Plattformen zusammengesetzt ist (1), jede ist mit je 1x
ausfahrbare Plattform (2) ausgestattet. Zusammen sind beide (1 und 2) mit zwei Grundrahmen (3)
verbunden.
Beide Plattformen sind mit Hilfe von zwei Scherensystemen verbunden.
Das Hebesystem von jeder Plattform ist zusammengestellt von N.4 Armen, zwei Innenarme (4), zwei
Außen arme (5) und N. 2 Zylindern (6).
Das Heben und Senken wird durch Tastenbetätigen einer Steuereinheit ausgeführt (7). Diese steht in
unmittelbarer Nähe der Hebebühne.
Die Mechanische Entriegelung wird mittels je einem Pneumatikzylinder (8); installiert unter jeder
Plattform, angesteuert. Die Photozellen welche in den Plattformen verbaut sind überprüfen das
gleichzeitige (Synchronisierte) heben der beiden Plattformen.

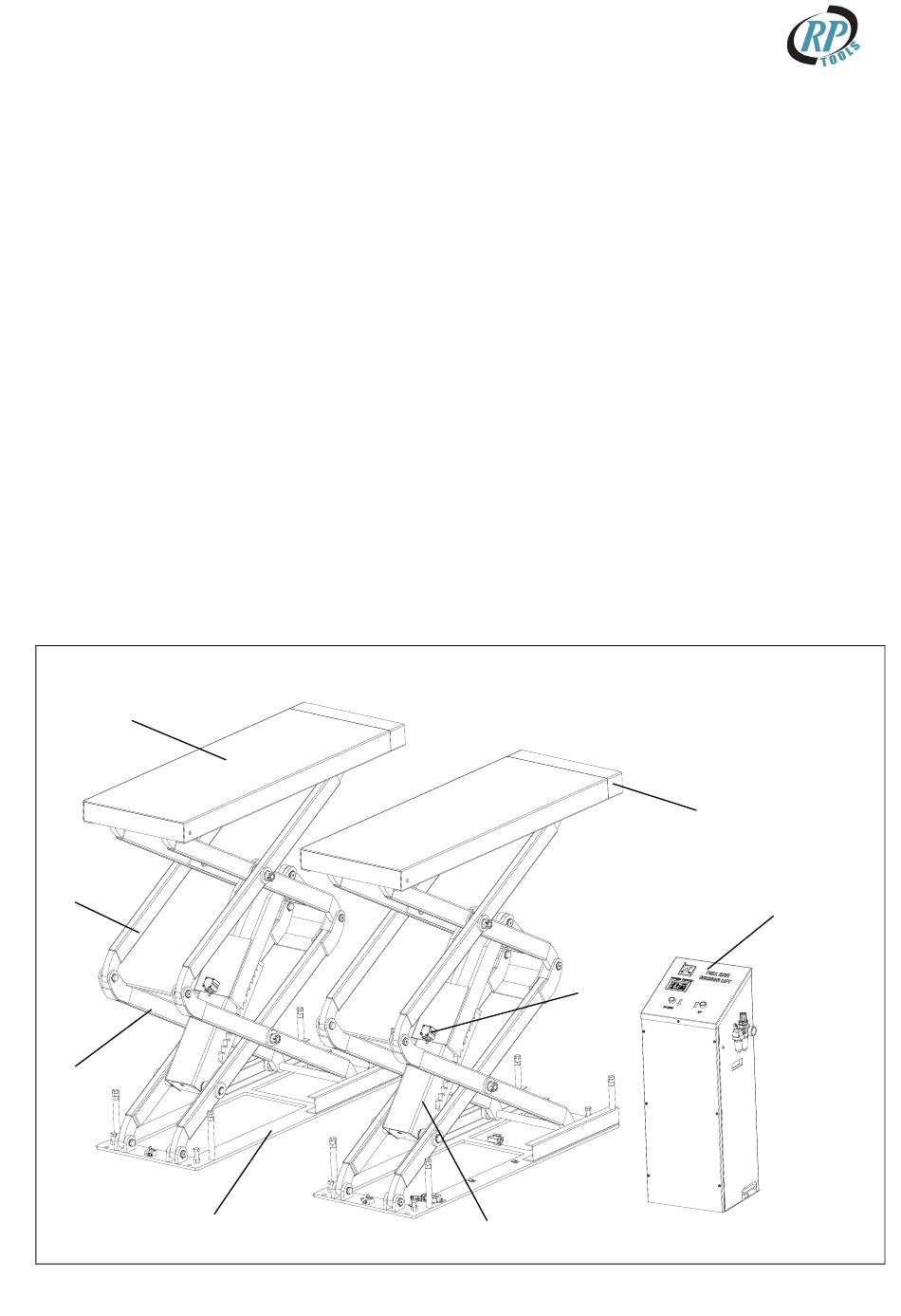

Bild 1 – Hebebühne
1
2
5
7
8
4
3
6
9 / 41
RP. 01
